Исследование Напряженных состояний
Через любую точку тела можно провести бесчисленное множество площадок. При нагружении тела на этих площадках возникают в общем случае как нормальные так и касательные напряжения.
Среди бесчисленного множества площадок имеются такие три взаимноперпендикулярные, на котроых касательные напряжения отсутствуют т.е. =0. Эти площадки являются главными, а возникающие на них нормальные напряжения – главными напряжениями.
1 >=2>=3;
При плоском напряженном состоянии одно из трех главных напряжений равно нулю.
Сжимающее напряжение считается отрицательным, растягивающее положительным.
Индексация главных напряжений производится с учетом знаков.

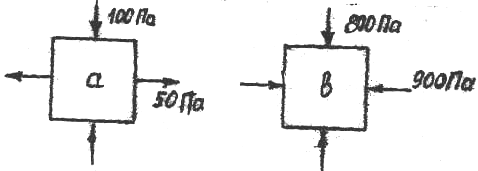

П р и м е р. Пусть условие задачи задано рисунками а и в . Необходимо записать это условие аналитически.
Ответ.
а) 1 =50 Па, 2=0 Па, 3=-100Па;
в) 1 =0 Па, 2=-800 Па, 3=-900Па;
Различают две задачи исследования плоского напряженного состояния – прямую и обратную.
В прямой задаче заданы
-
главные напряжения и
-
угол наклона площадки, по которой необходимо найти нормальные и касательные напряжения.

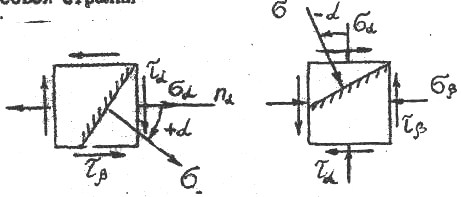

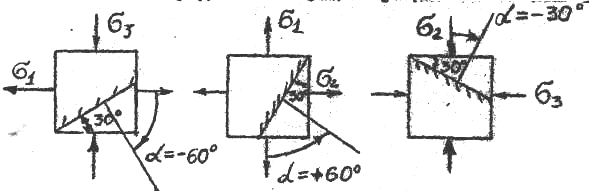

Угол отсчитывается от наибольшего (алгебраически) главного напряжениядо внешней нормали к площадке. Это можно проиллюстрировать следующими рисунками:
Угол считается положительным в том случае, когда отсчёт ведётсяот наибольшего (алгебраически) главного напряжения до внешней нормали к искомой площадке против хода часовой стрелки.
Для решения прямой задачи исследования плоского напряженного состояния применяются следующие формулы:
В обратной задаче заданы
напряжения по двум произвольным взаимно перпендикулярным площадкам (по закону парности касательных напряжений) и , , .
Необходимо найти величину и направление главных напряжений.
Решается эта задача по формулам:
Напрявление главных напряжений определяется так же, как и в прямой задаче, но отсчёт угла ведётся не от главного напряжения (ведь оно ещё неизестно), а от нормали к –площадке, т.е. от ,.
Поэтому положительным будет направление по ходу часовой стрелки.
П р и м е ч а н и е . Приведённые формулы даны для главных напряжений 1 и 2. Если заданы другие главные напряжения, то в формулах меняются лишь индексы. Например:
Условие прочности при сложном напряжённом состоянии записывается в виде
ЭКВ =< []
где ЭКВ эквивалентное напряжение, вычисляемое по одной из теорий прочности:
ЭКВ 1=1
ЭКВ 2=1 (2 +3)
ЭКВ 3=1 - 3
ПРИМ. В некоторых источниках коэфф. Пуассона - v ('=-v) обозначают .
Деформации определяются по обобщённому закону Гука:
Если необходимо найти деформацию по какому-либо направлению в случае плоского напряжённого состояния, то необходимо воспользоваться формулой
Величина находится из равенства
+=max+min ,
З а д а ч а 8. Определить аналитически и графически нормальные и касательные напряжения по указанному наклонному сечению в элементе, по граням которого известны нормальные и касательные напряжения ( рис. 13, а ).
Рис. 13
Р е ш е н и е. По граням элемента известны нормальные и касательные напряжения. Следовательно, = 30 МПа; =20МПа; = - 30 МПа; =-20 МПа.
Используя эти данные решим обратную задачу исследования напряжённого состояния и найдём величину и направление главных напряжений:
=
=0.5(30-30+-((30+30)2+4202)0.5=+-36МПа.
По величине maxmin проставляем индексы главных напряжений:
1= 36 МПа; 2 =0; 3= -36 Мпа.
Угол наклона главной площадки найдём по формуле
=20/(30+36)=0.303
Откуда = 17. Проведём вектор 1 под углом в 17 по отношению к ветору и перпендикулярно ему – главную площадку ( рис. 13, б ).
Графически эта часть задачи решается так: на плоскости , в масштабе отложим значения и ( точка D, рис.14 ) затем значения и ( точка D, рис.14 ). Отрезок D D пересечёт ось в точке С. Это и будет центр круга Мора.
Отрезок СА =1, а СВ = 3 . направление 1 получим, проведя луч из точки В через точку D/.
В задаче требуется найти нормальные и касательные напряжения по площадке, зафиксированной наклонным сечением под углом 430 по отношению к – площадке. Проведём нормаль к искомой площадке D/ ( рис. 13, в ) и найдем угол / между 1 и нормалью n0/.
Как видно из рисунка, /=17 +43=600,
Решим прямую задачу исследования плоского напряжённого состояния:
=36cos260
–36sin260=-18МПа
=(36+36)/2
sin(260)=31.2МПа
Векторы
и указаны на рис. 13, б.
Графически заключительная часть задачи решается достаточно просто: из точки В ( рис. 14 ) проводят луч под углом /=600 до пересечения с кругом в точке D/. Координаты этой точки являются искомыми напряжениями.
Рис. 14
