5 Исследование аэродинамики свободной и полуограниченной струи
5.1. Цель работы
1. Исследовать основные параметры свободной струи: длину начального участка, угол раскрытия, распределение скоростей по сечению струи.
2. Исследовать основные параметры полуограниченной струи: углы раскрытия по длине струи, угол растекания, распределение скоростей по высоте и ширине струи.
5.2. Основные теоретические положения.
Струя называется свободной и затопленной, если она не ограничена твердыми поверхностями и распространяется в неподвижной среде, имеющей те же физические свойства, что и вещество струи. Струя называется ограниченной, если она распространяется вблизи твердых поверхностей, которые оказывают влияние на характер течения. Струя может распространяться вдоль поверхности, параллельно ее оси (полуограниченная струя); атаковать поверхность под углом, развиваться в пространстве, ограниченном твердыми стенками со всех сторон.

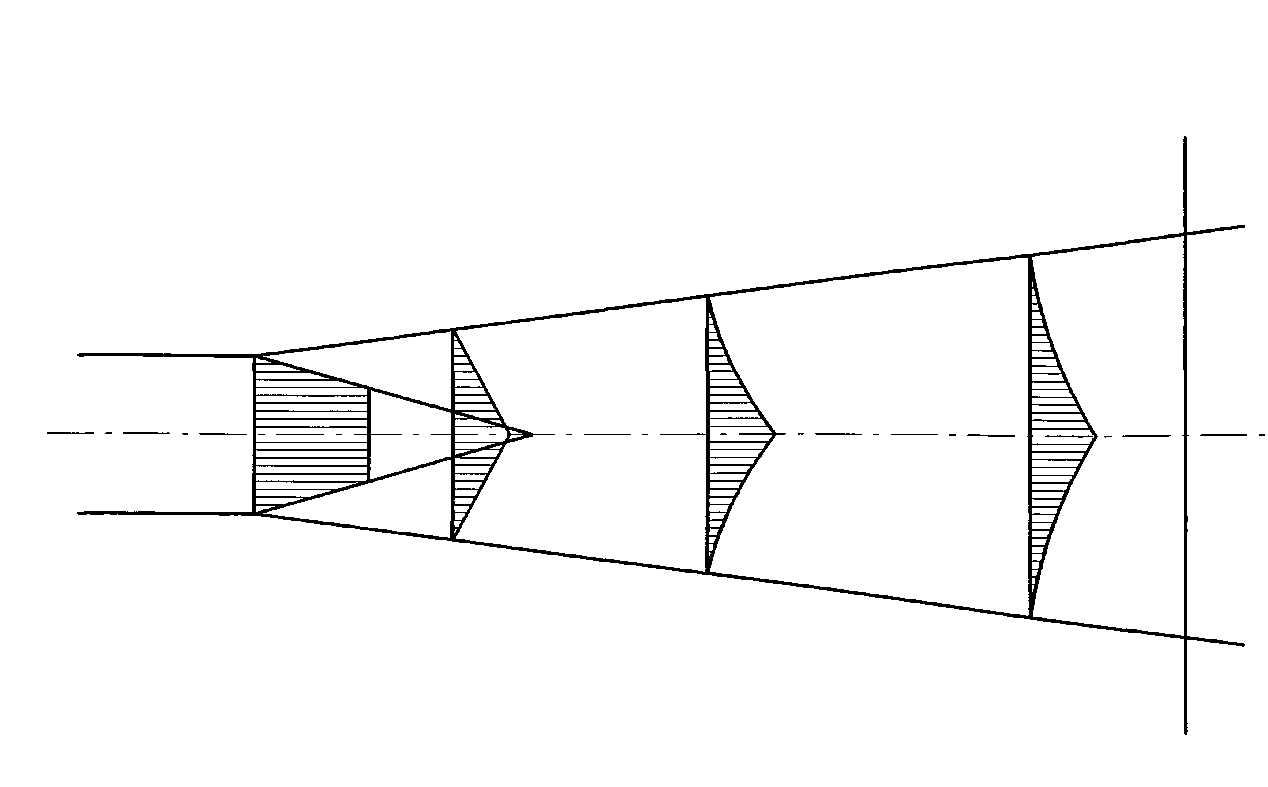

На рисунке 5.1 приведена схема распространения свободной затопленной струи.

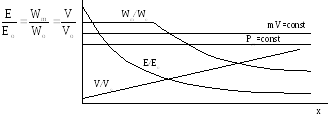

Рисунок 5.1. - Схема и характеристики свободной затопленной турбулентной струи.
Струя имеет форму конуса, расширяющегося в направлении течения. При турбулентном режиме (Re > 10000) наблюдается процесс молярного переноса количества движения и других субстанций. Этот процесс обусловлен пульсационным характером турбулентного движения. В результате массообмена на границе струи с неподвижной средой последняя присоединяется к струе, ускоряется и одновременно затормаживает массу начального газа.
Участок струи Lнач от среза сопла, на котором скорость на оси струи остается неизменной (wmax=w0=соnst) , называется начальным. За начальным участком следует основной длиной Lосн (wmax<w0).
В струе выделяют конус первичного газа в пределах начального участка и ядро постоянной массы с углом раскрытия 2,5- 2,8°. Угол раскрытия свободной турбулентной струи составляет 18 - 26° (меньший угол соответствует струям со слабо развитой турбулентностью).
На рисунке 5.2 приведена схема полуограниченной струи, которая распространяется вдоль плоской поверхности, расположенной горизонтально. Вследствие того, что присоединение окружающей среды в струю частично ограниченно, эпюра скоростей в вертикальной плоскости становится несимметричной. Полуограниченная струя распространяется под меньшим углом в вертикальном и горизонтальном осевых сечениях (/2 и раскр.), чем свободная струя. Непосредственно у поверхности струя растекается в результате тормозящего действия поверхности под углом большим, чем угол раскрытия свободной струи. Полуограниченная струя «стелется» вдоль поверхности, становится настильной.
Рисунок 5.2. - Схема распространения полуограниченной струи
5.4 Описание установки

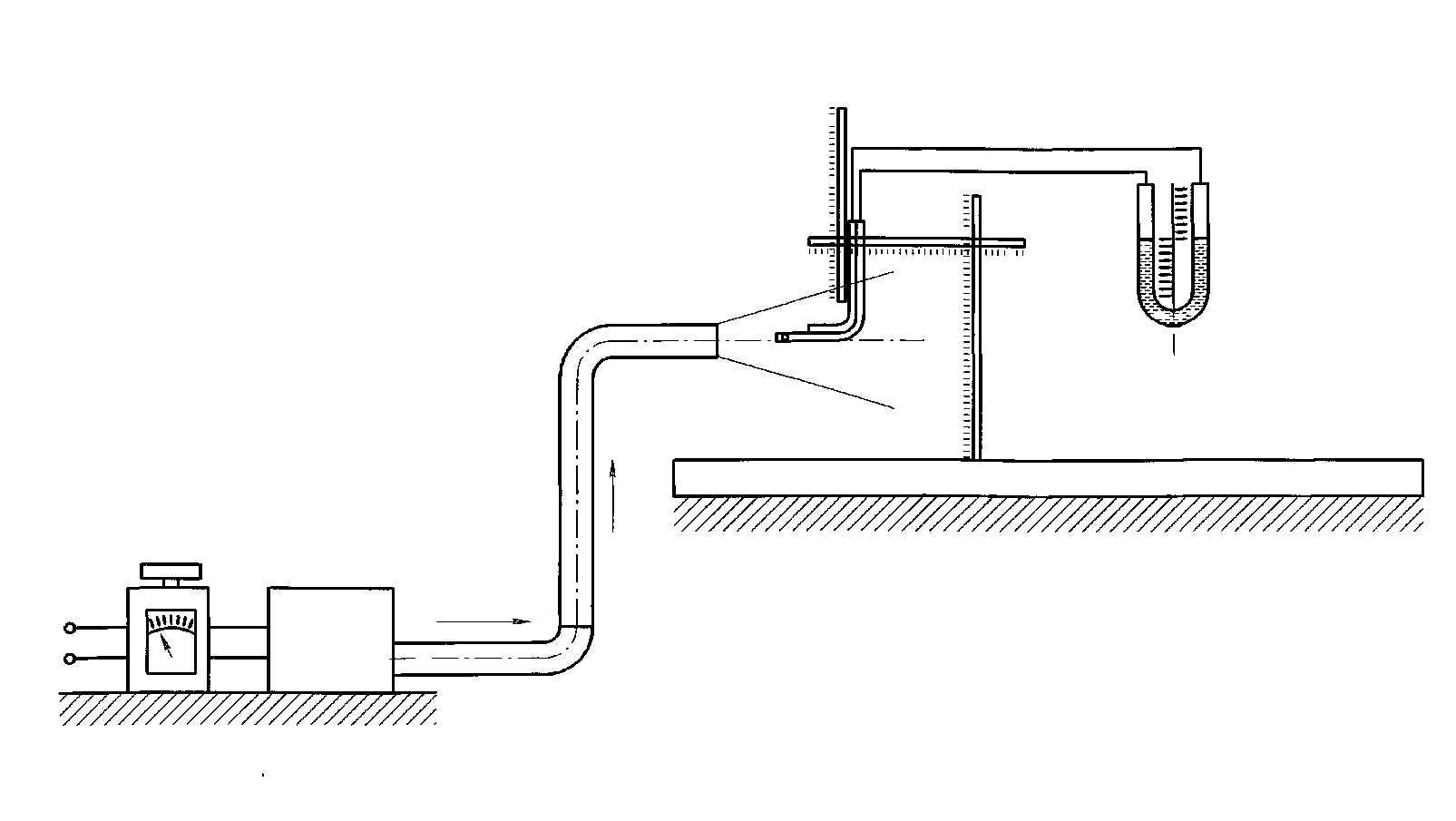

Лабораторная установка (рисунок 5.3) включает вентилятор 1, трубопровод 2 с выходным соплом 3, укрепленным на штативе, пневмотрубку 4 с координатником 5, микроманометр 6, ЛАТР 6и термометр.
Рисунок 5.3 - Схема лабораторной установки для исследования аэродинамики струй :
Трубопровод с соплом, который следует устанавливать строго горизонтально, может быть расположен на различной высоте. Если сопло установить на высоте не менее 150 мм, то струя в пределах стола будет свободной. Полуограниченную струю исследовать при установке сопла в крайнем нижнем положении.
5.5 Порядок проведения работы
1. Исследование аэродинамики свободной струи:
- определить статическое давление струи. Установить пневмотрубку на срезе сопла строго по оси. Включить вентилятор. Определить величину статического давления и занести ее в журнал наблюдений.
- определить длину начального участка. Установить пневмотрубку на срезе сопла строго по оси. Включить вентилятор. Измерить скорости на оси потока через 20 мм по длине струи. Вблизи ожидаемого переходного сечения (l/d = 4 - 5) измерения производить через 10 мм. Построить график wm = f(l), найти длину начального участка в калибрах = Lнач./d; определить угол раскрытия. В конце начального участка струи определить границу струи (w=0), используя координатник. По полученным значениям Х и У рассчитать угол раскрытия;
- распределение скорости по сечению струи определить при удалении пневмотрубки от сопла (Х = 150 - 200 мм) в горизонтальном осевом сечении (измерения производить через 10 мм по разные стороны от оси сопла). В этом же сечении исследовать профиль скоростей в вертикальном осевом сечении (измерения через 10 мм) для сравнения с профилем скоростей полуограниченной струи. Построить эпюры скоростей по экспериментальным данным и по формулам Г.Н. Абрамовича;
- измерить температуру струи и барометрическое давление в начале и конце эксперимента.
2. Исследование аэродинамики полуограниченной струи:
- измерить скорости и построить профили скоростей в трех сечениях струи на расстоянии Х= 100 - 120 мм от сопла (участок свободной струи), на расстоянии 200- 250 и ~350 мм (участок полуограниченной струи). В первом сечении исследовать профиль скоростей в вертикально-осевом сечении; во втором и третьем сечениях - исследовать профиль скоростей в вертикально-осевом сечении и границы струи (w = 0) в горизонтально- осевом сечении и в непосредственной близости от поверхности стола;
- построить эпюры скоростей в вертикальном направлении в трех исследованных сечениях;
- рассчитать углы раскрытия и растекания струи. Вычертить контуры струи по экспериментальным данным;
- сравнить (совместить на одном графике) профили скоростей в свободной и ограниченной струях в сечении на расстоянии Х = 350 мм.
Таблица 5.1 - Определение длины начального участка
Х, мм |
pдин, мм вод.ст. |
|
w, м/с |
0 |
|
|
|
20 |
|
|
|
40 |
|
|
|
... |
|
|
|
... |
|
|
|
... |
|
|
|
Температура в струе, оС: |
|||
в начале опыта |
|
в конце опыта |
|
Барометрическое давление В, мм рт. ст. |
|
||
Статическое давление струи на срезе сопла Рст, мм. в.ст. |
|
||
Границы свободной струи исследуются на расстоянии Х, мм |
|
||
скорость w = 0 наблюдается на расстоянии: |
|||
в горизонтальном сечении, мм: |
|||
Y1 |
|
Y2 |
|
в вертикальном сечении, мм: |
|||
Y1 |
|
Y2 |
|
|
|
|
|
Таблица 5.2 - Исследование профиля скоростей в свободной струе
В горизонтальном направлении |
В вертикальном направлении |
||||||
Y, мм |
Рдин |
w, м/с |
Y, мм |
Рдин |
w, м/с |
||
Влево от оси |
Вверх от оси |
||||||
40 |
|
|
|
40 |
|
|
|
30 |
|
|
|
30 |
|
|
|
20 |
|
|
|
20 |
|
|
|
10 |
|
|
|
10 |
|
|
|
0 |
|
|
|
0 |
|
|
|
Вправо от оси |
Вниз от оси |
||||||
10 |
|
|
|
10 |
|
|
|
20 |
|
|
|
20 |
|
|
|
30 |
|
|
|
30 |
|
|
|
40 |
|
|
|
40 |
|
|
|
Таблица 5.3 - Профиль скоростей в полуограниченной струе
Сечение 1 (Х= мм) |
Сечение 2 (Х= мм) |
Сечение 3 (Х= мм) |
|||||||||
Y, мм |
Рдин |
w, м/с |
Y, мм |
Рдин |
w, м/с |
Y, мм |
Рдин |
w, м/с |
|||
Вверх от оси |
Вверх от оси |
Вверх от оси |
|||||||||
50 |
|
|
|
50 |
|
|
|
40 |
|
|
|
40 |
|
|
|
40 |
|
|
|
30 |
|
|
|
30 |
|
|
|
30 |
|
|
|
20 |
|
|
|
20 |
|
|
|
20 |
|
|
|
10 |
|
|
|
10 |
|
|
|
10 |
|
|
|
5 |
|
|
|
5 |
|
|
|
5 |
|
|
|
0 |
|
|
|
0 |
|
|
|
0 |
|
|
|
|
|
|
|
Вниз от оси |
Вниз от оси |
Вниз от оси |
|||||||||
5 |
|
|
|
5 |
|
|
|
5 |
|
|
|
10 |
|
|
|
10 |
|
|
|
10 |
|
|
|
15 |
|
|
|
15 |
|
|
|
15 |
|
|
|
20 |
|
|
|
20 |
|
|
|
20 |
|
|
|
25 |
|
|
|
25 |
|
|
|
25 |
|
|
|
40 |
|
|
|
35 |
|
|
|
30 |
|
|
|
45 |
|
|
|
40 |
|
|
|
35 |
|
|
|
50 |
|
|
|
45 |
|
|
|
|
|
|
|
Границы полуограниченной струи: |
|||||||||||
в сечении 2: |
|||||||||||
в вертикальном направлении (вверх от оси) Y1, мм |
|
||||||||||
в горизонтальном направлении (влево от оси) Y2, мм |
|
||||||||||
в горизонтальном направлении (вправо от оси) Y3, мм |
|
||||||||||
в горизонтальном направлении вблизи от поверхности (влево от оси) Y4, мм |
|
||||||||||
в горизонтальном направлении вблизи от поверхности (вправо от оси) Y5, мм |
|
||||||||||
в сечении 3: |
|||||||||||
в вертикальном направлении (вверх от оси) Y1, мм |
|
||||||||||
в горизонтальном направлении (влево от оси) Y2, мм |
|
||||||||||
в горизонтальном направлении (вправо от оси) Y3, мм |
|
||||||||||
в горизонтальном направлении вблизи от поверхности (влево от оси) Y4, мм |
|
||||||||||
в горизонтальном направлении вблизи от поверхности (вправо от оси) Y5, мм |
|
5.6 Обработка экспериментальных данных
1. Расчет скорости по динамическому давлению производится по формуле Дарси-Вейсбаха:
В этой формуле выделить часть, которая может считаться постоянной для неизменных условии эксперимента:
.
где - плотность воздуха;
t - средняя за время опыта температура струи;
В - барометрическое давление, кПа;
Рст - избыточное статическое давление в струе.
Тогда:
2. Расчет угла раскрытия струи ведется по измеренным величинам Х и R,
где Х - расстояние между двумя сечениями струи;
R - расстояние от оси до границы струи (радиус), для свободной струи:
R = (Y1+Y2+Y3+Y4)/4;
для полуограниченной струи:
в вертикальном направлении R=Y1;
в горизонтальном направлении R=(Y2+Y3)/2;
у поверхности R=(Y4+Y5)/2
Тангенс половины угла раскрытия:
где г1 и г2 - радиус струи в сечениях 1 и 2 находящихся на расстоянии X.
3. Построение эпюр скоростей и контуров в струи выполнить на миллиметровой бумаге в масштабе 1:2.
4. Расчет скоростей по формуле Г.Н. Абрамовича:
где R - радиус струи в этом сечении;
Wm - скорость на оси струи;
Wу - скорость в точке на расстоянии Y от оси;
Y - расстояние от оси до данной точки сечения.
5.7 Указания к составлению отчета.
Отчет должен содержать краткие теоретические положения; описание и схему установки; журнал наблюдений; расчеты скоростей (в соответствующих графах журнала наблюдений); график изменения осевой скорости по длине струи и расчет длины начального участка «В» в калибрах; расчет угла раскрытия свободной струи; расчет углов раскрытия полуограниченной струи в вертикальном и горизонтальном направлениях и угла растекания по поверхности; контуры полуограниченной струи; эпюры скоростей в трех сечениях полуограниченной струи в вертикальном направлении; контуры полуограниченной струи в вертикально- продольном сечении в плане; совместное изображение эпюр скоростей в сечении Х - 200 мм для свободной и полуограниченной струи, выводы по полученным результатам.
