4 Исследование истечения газов низкого давления через отверстия и насадки
4.1 Цель работы
Определение опытным путем коэффициентов расхода μ насадок различной формы при истечении газа.
4.2 Основные теоретические положения
Скорость изотермического потока газа, входящего вертикально через отверстия и насадки, можно определить из уравнения Бернулли:
, (4.1)
откуда
(4.2)
где 1 - индекс сечения до входа потока в насадку (отверстия);
2 - индекс выходного сечения насадки (отверстия);
р - избыточное пьезометрическое давление. Па;
w - скорость, м/с ;
ρ - плотность газа (воздуха) при действительных условиях, кг/м3;
μ - коэффициент расхода (скорости) ;
Δpпот- потери давления на трения в насадке и на резком изменении скорости, Па.
Скорость w2 определяется по известному расходу воздуха V0, м3/ч:
w2 = V2 / (3600 F2) (4.3)
где F2 - площадь выходного отверстия насадки; для насадки №4 принимать меньшее сечение.
w1 - скорость можно определить, используя закон сплошности:
, (4.4)
где F1 – площадь поперечного сечения канала на входе, м2.
Потери давления вычисляются по формуле:
(4.5)
где К – коэффициент сопротивления насадки.
4.3 Описание установки

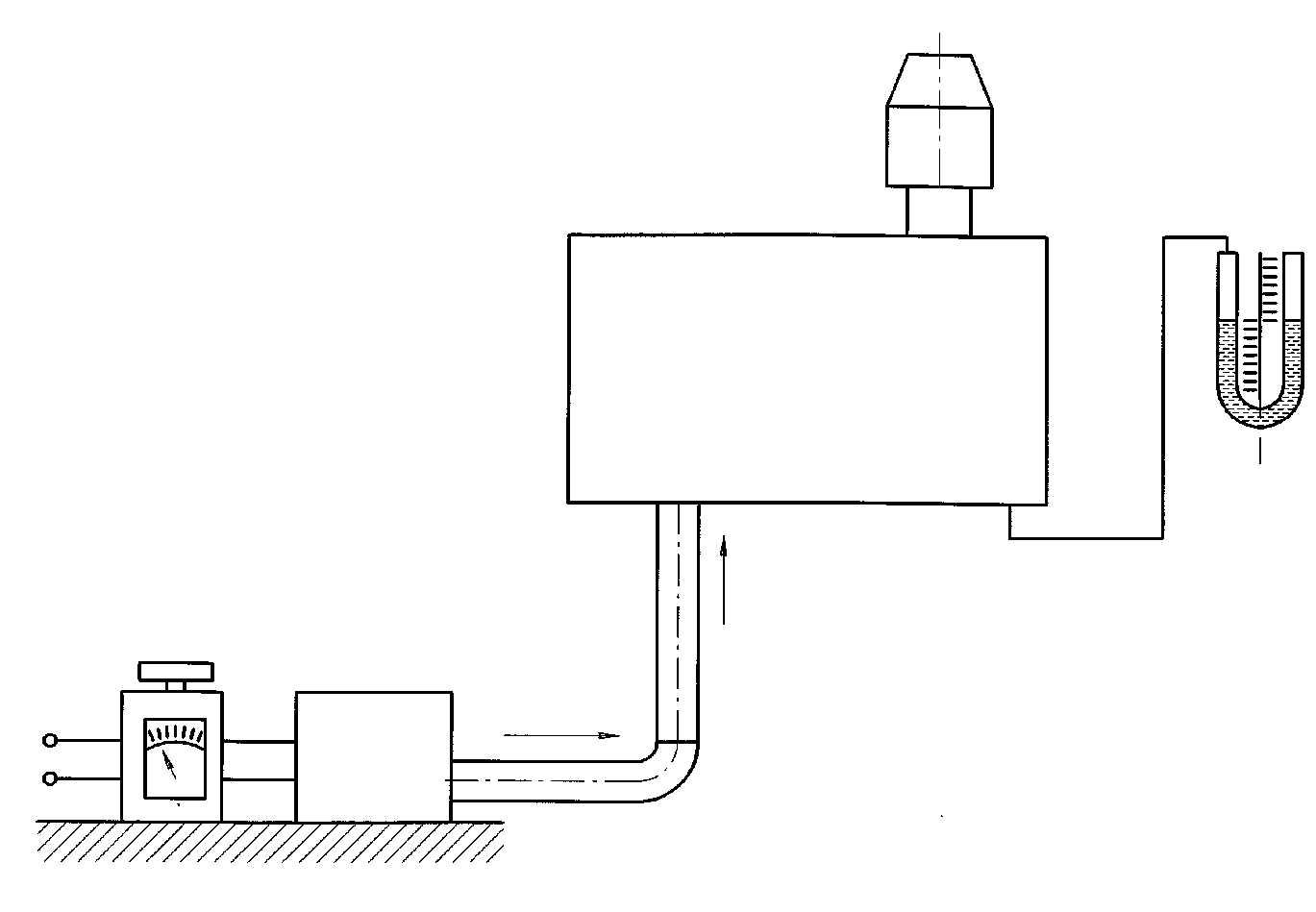

Установка (рисунок 4.1) состоит из побудителя расхода 1, воздухопровода 2, ЛАТРа 3, успокоительной камеры 4, сменного -наконечника 5, жидкостного напоромера 6.

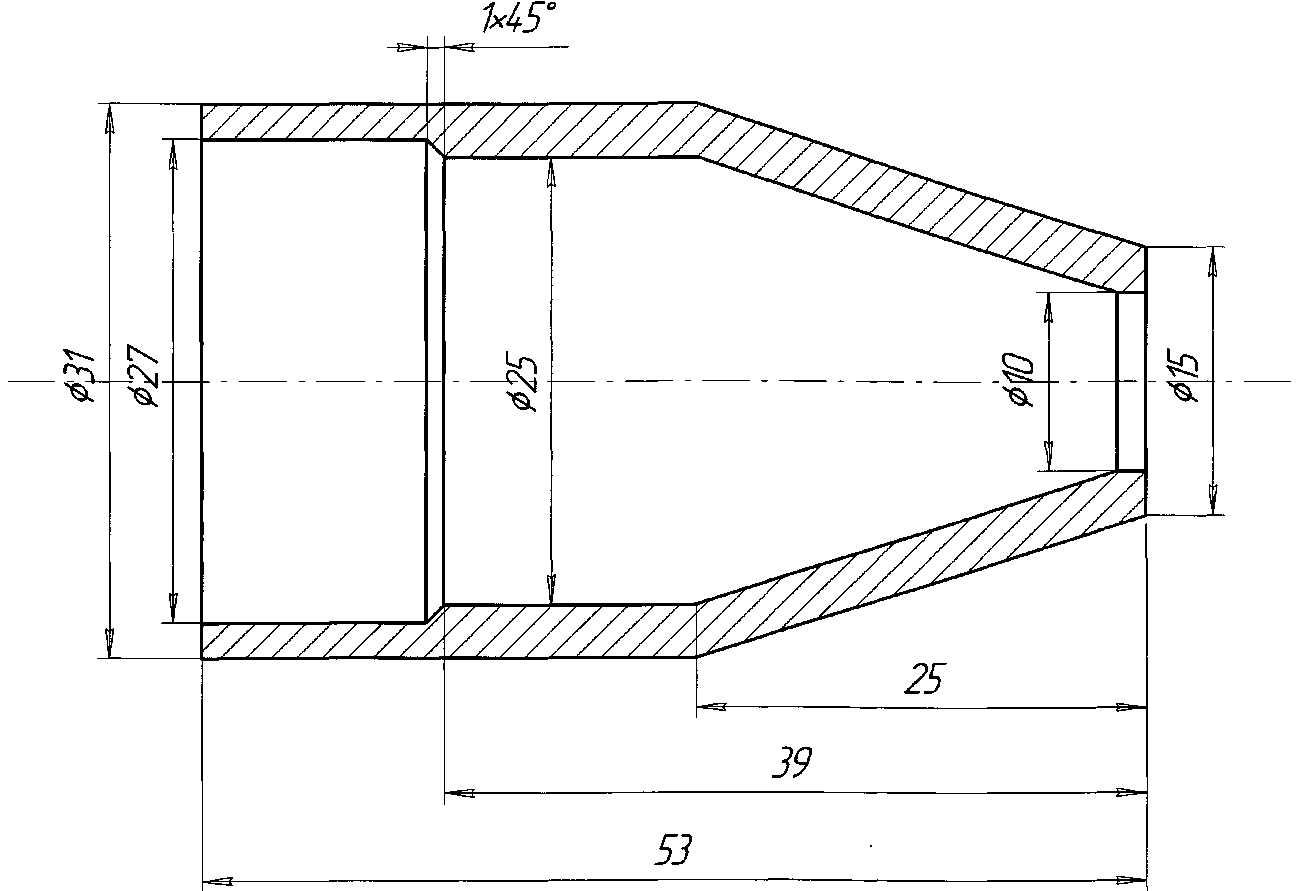

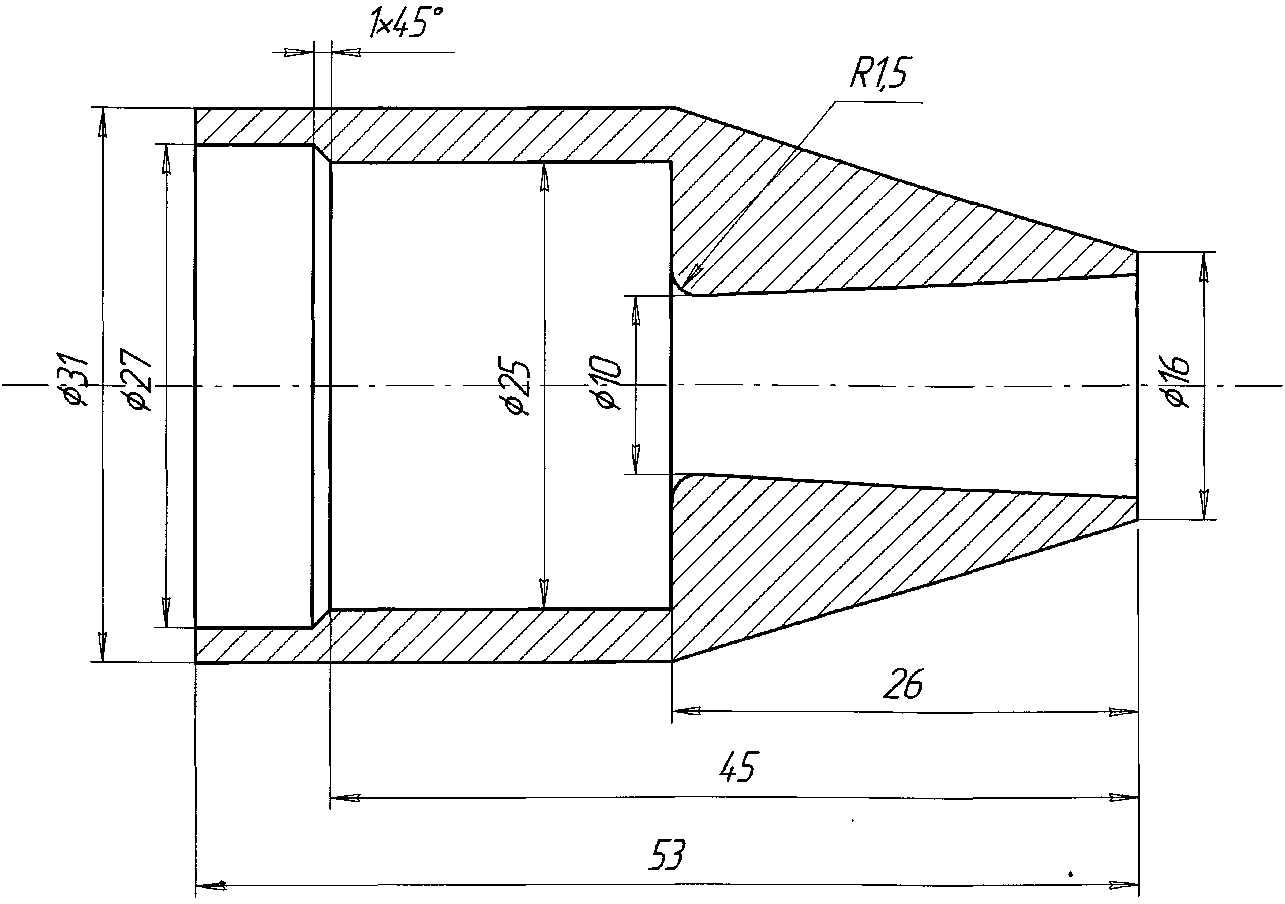

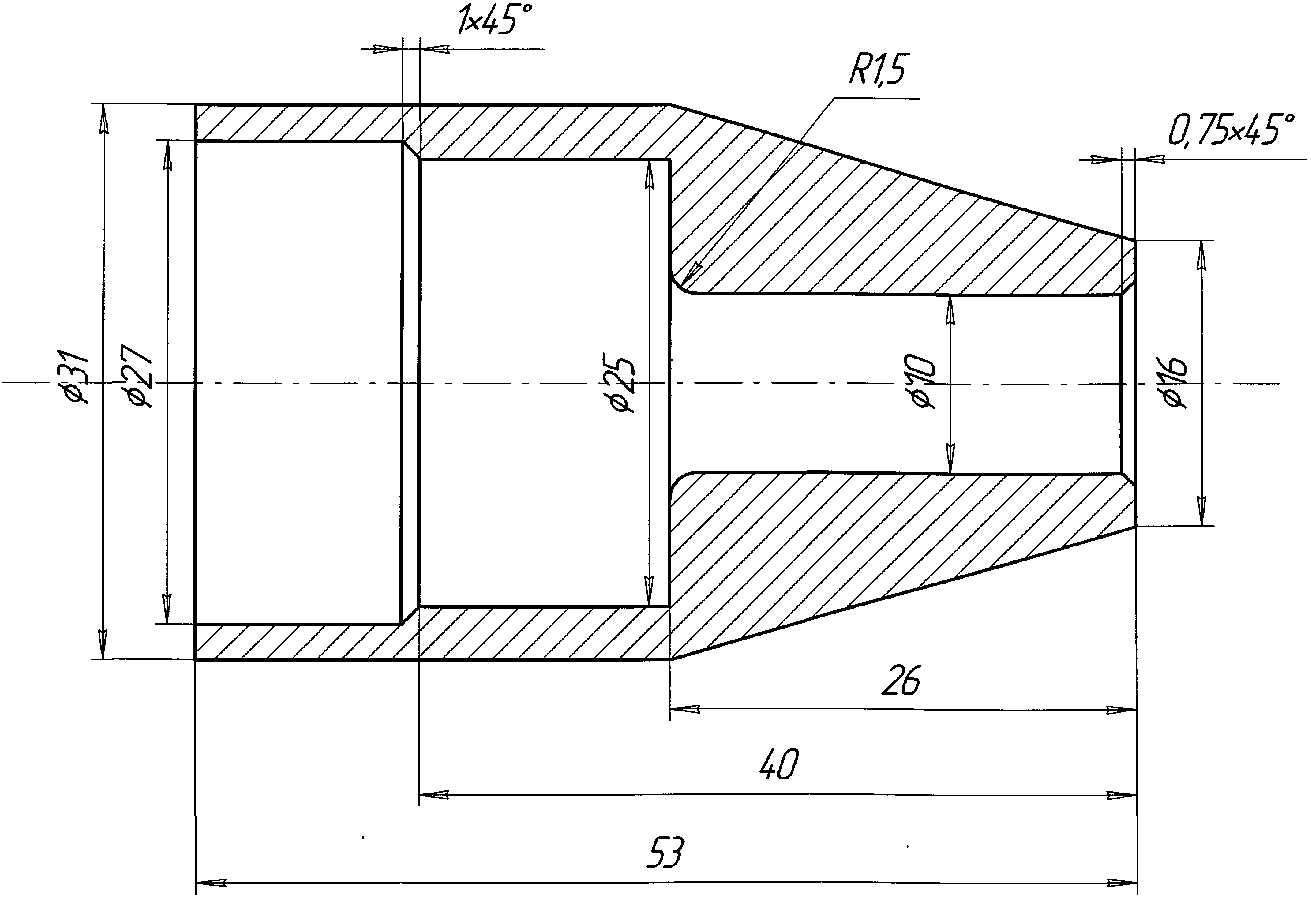

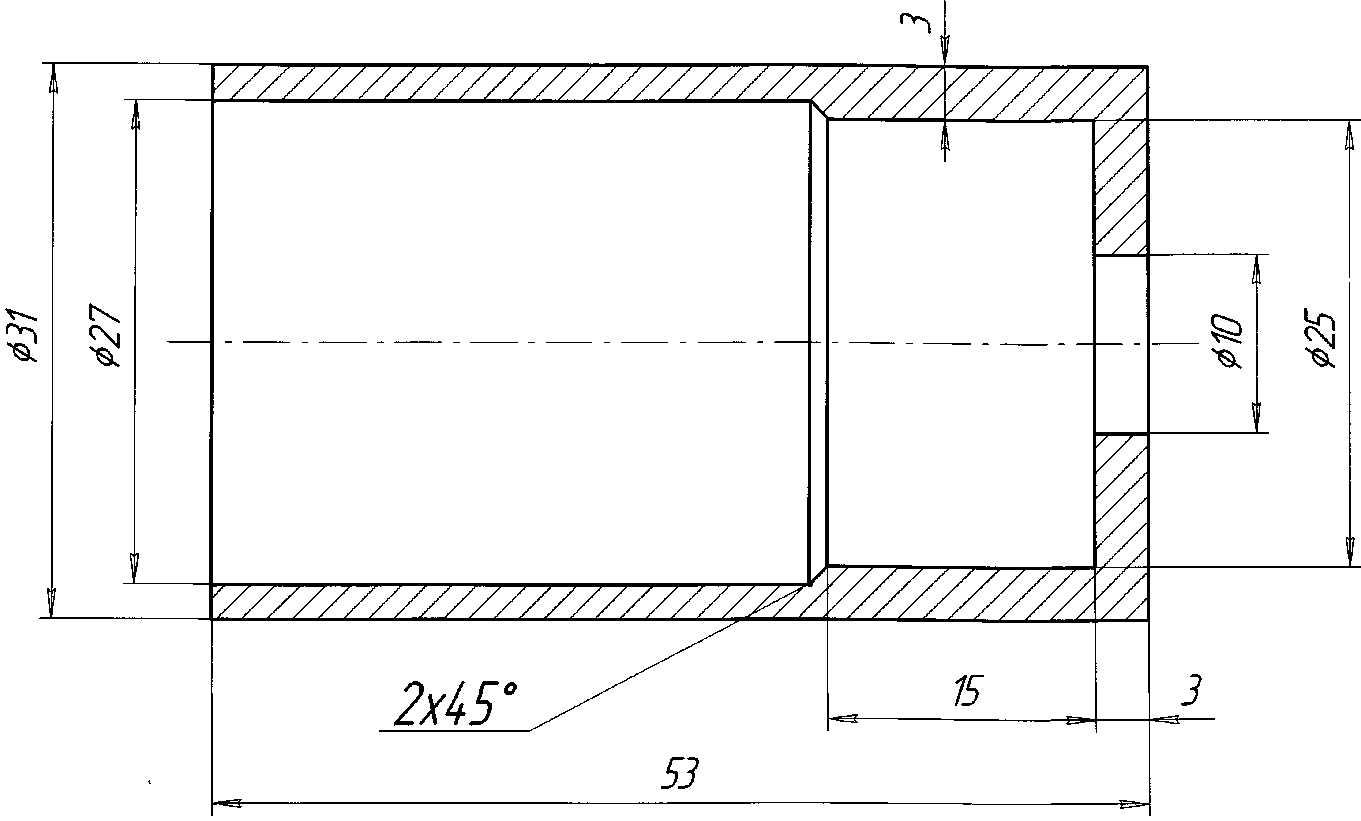

Наконечник 1 (рисунок 4.2) обеспечивает выход воздуха через отверстие в тонкой стенке (диафрагму), 2 - через цилиндрическую насадку с острыми кромками на входе, 3 - через .цилиндрическую насадку с - закругленными кромками на входе, 4 – через коническую расширяющуюся насадку (диффузор), 5 - через коническую сужающуюся насадку (конфузор).
Рисунок 4.1 - Схема лабораторной установки для исследования истечения воздуха через отверстия и насадки
Размеры наконечников указаны на рисунке 4.2. Коэффициенты сопротивления насадок равны К1 = 0, К2 = 0,2, К3 = К4 = K5 = 0,1.
4.4 Порядок выполнения работы
После включения вентилятора с помощью ЛАТРа устанавливается определенный расход воздуха V, м3/ч, величина которого определяется по градуировочной шкале на ЛАТРе и записывается в журнал измерений.
В каждом опыте на всех насадках поочередно измеряется давление в камере (р1).
Результаты измерений заносятся в таблицу 4.1.
1) 2)
3) 4)
5)
1 - диафрагма;
2 - цилиндрическая насадка с острыми кромками на входе;
3 - цилиндрическая насадка с закругленными кромками на входе;
4 - коническая расширяющаяся насадка (диффузор);
5 - коническая сужающаяся насадка (конфузор).
Рисунок 4.2 - Схемы насадок
Таблица 4.1 - Примерная форма журнала наблюдений.
Тип насадки |
Опыт 1 |
Опыт 2 |
Опыт 3 |
Температура воздуха,°С |
|||
p1, мм в.ст. |
V, м3/ч |
p1, мм в.ст. |
V, м3/ч |
p1, мм в.ст. |
V, м3/ч |
||
1 Диафрагма |
|
|
|
|
|
|
|
2 Цилиндрическая с острыми кромками |
|
|
|
|
|
|
|
3 Цилиндрическая с закругленными кромками |
|
|
|
|
|
|
|
4 Диффузор |
|
|
|
|
|
|
|
5 Конфузор |
|
|
|
|
|
|
|
4.5 Обработка экспериментальных данных
Скорости газа w1 и w2 рассчитываются по формулам (4.3) и (4.4) , потери давления Рпот - по формуле (4.5). Коэффициент расхода (скорости) рассчитывается по выражению (4.2).
Для каждого вида насадки рассчитать среднюю величину коэффициента расхода:
.
4.6 Указания к оформлению отчета
Отчет должен содержать цель работы, краткое теоретическое описание, схему установки, таблицы экспериментальных данных, расчеты коэффициентов расхода μ насадок различной формы при истечении воздуха, выводы по полученным результатам.
