3 Определение потерь на трение и местные сопротивления
3.1 Цель работы
Определить опытным путем коэффициент трения в прямой трубе и коэффициенты местных сопротивлений Кмс в трубе с поворотами на 90° (с резкими и закругленными поворотами) при разных значениях критериях Рейнольдса.
3.3 Основные теоретические положения
Уравнение Бернулли для прямой горизонтальной трубы с учетом потерь на трение имеет вид:
(3.1)
где pпот - потери на трение.
Величина потерь на трение определяется из выражения:
(3.2)
где - коэффициент трения ;
l - длина канала, м;
d - приведенный диаметр, определяемый из выражения
(3.3)
F - площадь поперечного сечения канала, м2 ;
П – смоченный периметр канала, м;
w - скорость потока при д.ф.у., м/с;
- плотность потока среды при д.ф.у. ,кг/м3, 0 = 1,29 кг/м3.
При w1 = w2, т.е. когда диаметр канала не изменяется, уравнение Бернулли примет вид:
(3.4)
Для трубы с коленами уравнение Бернулли примет вид:
(3.5)
где К - суммарный коэффициент потерь на местные сопротивления;
p1 - статическое давление на входе канала;
p2 - статическое давление на выходе канала.
Физический смысл коэффициента К показывает, сколько динамических напоров теряется на том или ином сопротивлении.
3.5 Описание установки

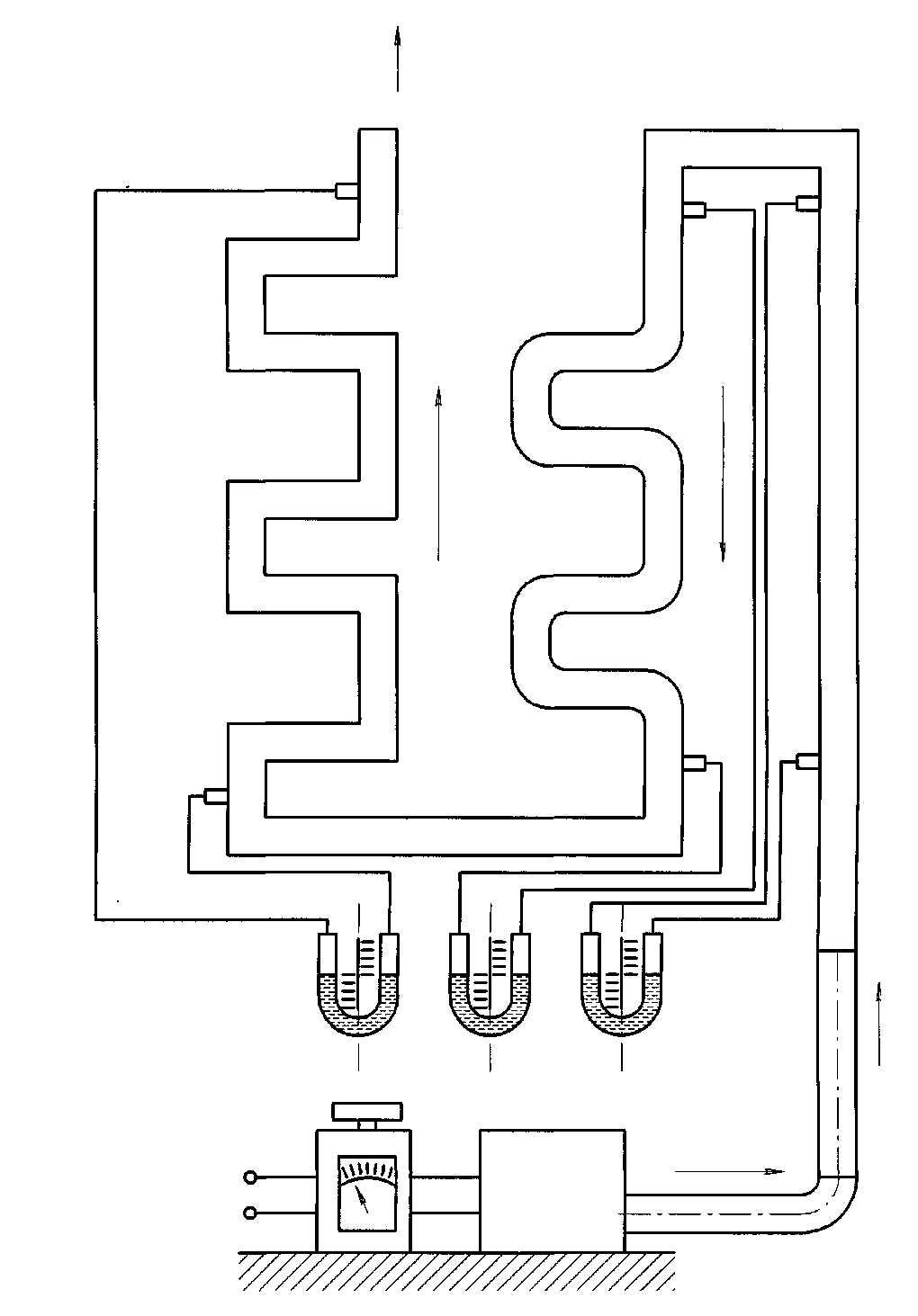

Установка (рисунок 3.1) состоит из прямой трубы 1 диаметром 15 мм, длиной 1200 мм, двух труб длиной 1800 мм такого же диаметра, но имеющих по 10 поворотов под углом 900 (плавных 2 и резких 3), вентилятора 4, U-образных манометров 5 , ЛАТРа 6.
Рисунок 3.1 – Схема опытной установки
3.6 Порядок проведения работы
После включения вентилятора с помощью ЛАТРа устанавливается определенный расход воздуха V, м3/ч, величина которого определяется по градуировочной шкале на ЛАТРе.
На каждой из трех труб измеряется разность статических давлений p = p1 – p2 . Измерение p проводится на трех различных расходах воздуха.
Результаты измерений заносятся в таблицу 3.1.
Таблица 3.1 - Результаты измерений
Вид трубы |
Перепады давлений, Δp, мм вод.ст. |
||
1 |
2 |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
3.7 Обработка экспериментальных данных
Значение коэффициента трения прямой трубы определяется по формуле:
(3.7)
для трех различных расходов и усредняется.
где: р - перепад давления на прямой трубе, мм вод. ст.;
d - внутренний диаметр трубы, м;
- плотность воздуха, приведенная к действительным условиям;
l - длина участка трубы, м;
w- скорость потока, м/с.
После этого строится график λ (Re)= f,
где Re = w·d/ν - число Рейнольдса;
ν - коэффициент кинематической вязкости воздуха, м2/с, определяемый по таблице 3.2 в зависимости от температуры воздуха в аудитории t.
Таблица 3.2 - Значения коэффициента кинематической вязкости воздуха
t, °С |
15 |
20 |
25 |
30 |
ν, м2/с |
14,7 10-6 |
15,1 10-6 |
15.4 10-6 |
16,1 10-6 |
Величина суммарного коэффициента потерь ΣK на трубах с прямыми и плавными поворотами для каждого опыта определяется по формуле:
(3.8)
По суммарному усредненному коэффициенту потерь на местных сопротивлениях на каждой из труб вычисляется значение потерь при повороте потока на 90:
K = ΣK/10
3.8 Указания к оформлению отчета
Отчет должен содержать цель работы, краткое теоретическое описание, схему установки, таблицы экспериментальных данных, расчеты коэффициента трения , коэффициента потерь на местные сопротивления для трубы с прямыми и плавными поворотами, график зависимости =f(Re), выводы по полученным результатам.
