3. Післямова

3.1. Склад та оформлення проекту

Проект селища з населенням дві тисячі мешканців повинен бути поданий на одному жорсткому підрамнику розміром І х І м або на картонних планшетах загальною площею не менше 100 кв.дм. Проектні матеріали компонуються у вигляді трьох блоків.

Блок І. "Пошук"

1. Ситуаційна схема. Розташування селища у регіоні та груповій системі населених місць, масштаб 1:50000 або 1:25000.

2. Опорний план /схема/ з показом аналізу природних та опорних умов, та планувальних обмежень, масштаб 1:25000.

3. Структурно-планувальна модель, масштаб 1:25000.

Блок ІІ. "Генеральний план"

4. Генеральний план селища, масштаб 1:5000 або 1:2000.

5. Схема транспорту громадського обслуговування, масштаб І:25000.

6. Техніко-економічні показники.

Блок ІІІ. "Детальне розпланування"

7. План детального розпланування частини (фрагменту) території селища, включно з центром, масштаб 1:1000.

8. Поперечні профілі основних вулиць, масштаб 1:200. 9. Розгортка забудови або перспектива чи аксонометрія фрагменту, масштаб 1:1000 або 1:500, або макет.

На кресленнях має бути зображено: орієнтація за сторонами світу з розою вітрів, рельєф поверхні у вигляді горизонталей; напрям водотоків, опорні будівлі та споруди; усі вулиці що проектуються, червоні лінії, а також умовні позначення та експлікації. Проектні плани мають бути ілюміновані прозорими фарбами або тушшю з зображенням падаючих тіней від забудови, дерев та геопластики у масштабі.

3.2. Критерії оцінки проекту

Оцінка проекту виробляється комісією викладачів кафедри за 5-бальною системою як середньозважене з чотирьох складних критеріїв.

1) Розпланування

Урахування та використання природних чинників та регіональних факторів.

Ефективність та раціональність розпланувальної структури.

Функціональні та естетичні якості селища за генпланом.

Функціональні та естетичні якості середовища спілкування.

2) Забудова

Середовищна повноцінність житлової забудови. Об'ємно-просторова повноцінність та середовищна досконалість громадського центру.

3) Технічна обізнаність

Деталі улаштування вулиць, доріг, перехресть тощо. Інженерні питання, ухили, вертикальні габарити, мости тощо.

Додержування масштабу.

3.4. План реферату та семінару

1.

2.

3.

4. Інженерна інфраструктура.

5. Соціально-функціональні критерії проектного вирішення.

6. Економічні критерії проектного вирішення.

7. Духовні (естетичні та образно-художні) властивості селища.

8. Композиційне вирішення: структурний, об'ємно-просторовий та середовищний аспекти.

9. Вибір ділянки, соціальні чинники.

10. Вибір ділянки, регіональні /техногенні/ чинники.

11. Вибір ділянки, природні фактори.

12. 0порний план.

13. Пошук планувально-структурної моделі.

14. Архітектурно-планувальна структура; елементи, зв'язки, вузли.

  1. Структурне зонування території.

  2. Функціональне зонування території.

17. Будівельне зонування території.

  1. Транспортна система; структурна та технічна класифікація вулиць.

  2. Організація садибної та одноквартирної житлової забудови.

20. Організація багатоквартирної багатоквартирної забудови.

21. Громадський центр.

22. Улаштування і озеленення громадських просторів.

23. Система озеленення.

24. Малі форми, дизайн, питання синтезу мистецтв.

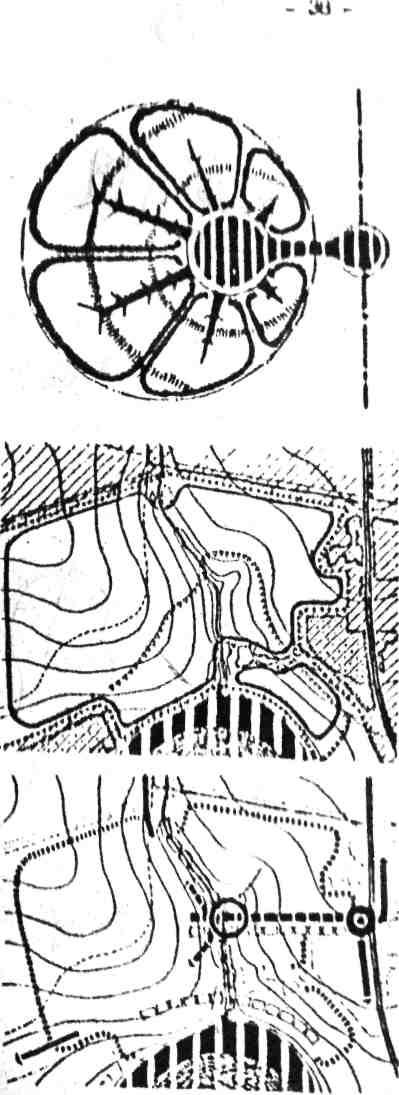

Рис.1. Теоретична структурна модель: "цільова настанова".

Кільцеве зонування, радіальні зв'язки.

Каркас визначають громадський центр та термінал або головне місце праці.

Розміщення центру відповідає трьом структурним вимогам:

"Комплексність"

"Рівнодоступність"

"Попутність"

Рис.2. До_вибору майданчика

Обрис території є системою н е г а т и в н и х (землекористування, магістральні комунікації, природоохоронні зони)

та п о з и т и в н и х (умови експозиції естетичної домінанти ландшафту) о б м е ж е н ь.

Рис.3. "Генетичний код"

Потенційні структурні т я ж і н н я взаємодіють з об'єктивними структурними властивостями ландшафту (наприклад - його естетичною д о м і н а н т о ю, осями, "амфітеатром", тальвегами), визначаючи напрямки зв'язків та місцеположення я д р а майбутнього к а р к а с у.

Рис.4. Планувально-структурна модель.

Структурний каркас, який визначає диференціацію та взаємозв'язок його складових: магістралей, громадських об'єктів, житлових елементів (утворення примагістрального характеру або "суперблоки".

Рис.5. Принципові можливі структурні типи громадського центру:

а) коли громадські об'єкти оточують показний прстір;

б) коли громадські об'єкти розміщені в оточенні житлових просторів /"острів"/.

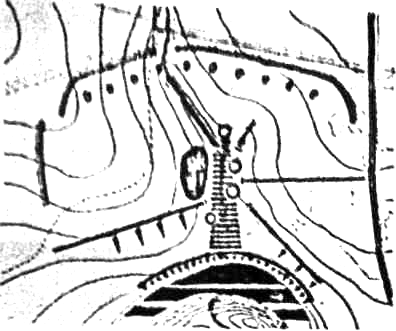

Рис.6. Духовна програма або "легенда"

Це поетично-художнє гармонійне виявлення системної взаємодії об'ємно-просторових (головних та локальних ландшафтних і штучних домінант, що мають певну естетичну значимість, зелених "задників" та "букетів") з середовищними ("долиною", "анфіладою", "амфітеатром", головними експозиційними осями та просвітами-"вікнами") чинників.

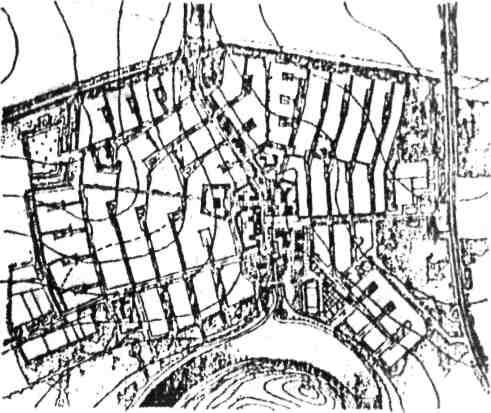

Рис.7. Генеральний план

Це - інтерпретація, уточнення та розвиток ідей планувально-структурної моделі; вона повинна відповідати програмним - функціональним, економічним, технічним архітектурно-художнім, та духовним вимогам або - с о ц і а л ь н и м к р и т е р і я м.

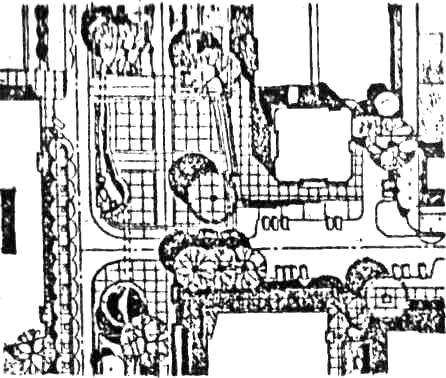

Рис.8. Благоустрій показних просторів. Замощення, тераси, підпірні мури, сходи, малі форми, озеленення - газони та дерева, рядові посадки та

с о л і т е р и.

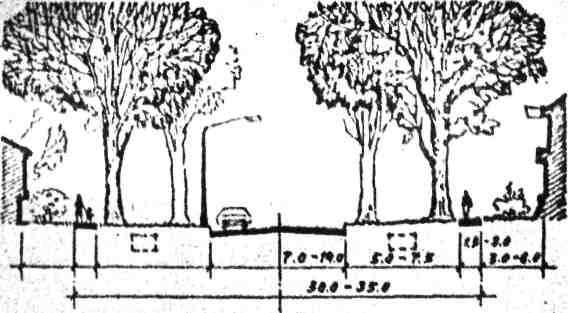

Рис.9. Поперечний профіль вулиці.

Це архітектурний профіль, можливо, головної вулиці, він дає уявлення про головні складові елементи вулиці, а також розкриває середовищний зміст вулиці як простору спілкування людей.

11
