40.Однофазный полупериодный выпрямитель и мостовой выпрямитель.
.
Транс-р понижает переменное напряжение сети U1 до переменного значения U2 ,необходимого для нормальной работы диода. Когда U2 положительно, диод открыт р-n переход включен в прямом направлении. При сопротивлении диодаRg стремлящ-ся к 0, Uнагр U2 , т.е. U нагрузки, а ток нагрузки i=Uн/Rн U2/Rнагр. Когда U2 будет перем-ое отрицат-о (полярность указывается в скобках) диод закрыт. Uнагр=0; iн=0. направление тока в нагрузке всегда постоянно, но ток пульсирующий. Отрицательный полупериод для выпрямления не используется, и напряжение U2 так же.

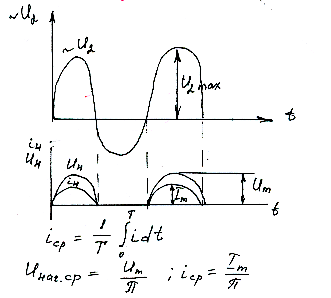

Временная диаграмма.
Однофазный мостовой вып-ль это выпрямитель в котором диоды включены по мостовой схеме.
В первый полупериод, когда переменная U2 положительна, ток направлен от источника по цепи. точка а – VД2 – Rн – VД3 – в точку в. когда переменная U2 отрицательна (полярность указана в скобках) точка в – VД4 – Rн – VД1 – точка а .
41 трехфазный выпрямитель. 3-хфазный мостовой выпрямитель.
Схема Ларионова.
Обмотки 3-хфазного транс-ра можно соединить как звездой так и треугольником, в этом преимущество схемы Ларионова. Диоды работают попарно один из катодной группы и один из анодной. В каждый момент времени работает тот диод из катодной группы, анод которого имеет наибольший положит-ый потенциал и тот диод из анодной группы , катод которого имеет наибольший по абсолютной величине отрицательный потенциал.
Ток iн имеет 6 пульсаций за период и всегда течет в одну сторону. Среднее выпрямительное напряжение на нагрузке. Uнагр ф =3Uф max/π
Путь протекания тока в различные моменты времени.
1. а –VД1 – Rн – VД4 – в
2. а –VД1 – Rн – VД6 – с
3. в –VД3 – Rн – VД6 – с
4. в –VД3 – Rн – VД2– а
5. с –VД5 – Rн – VД2– а
6. с –VД5 – Rн – VД4– в
Достоинство схемы Ларионова:
-
высокое значение среднего выпрям-го напряжения
-
наибольшие пульсации напряжения и тока нагрузки, что позволяет отказаться от сглаживающих фильтров, т.е. уменьшить габариты и массу выпрямителя.
42.Сглаживающие фильтры.
Это устройство предназначается для изменения пульсации выпрямленного напряжения и тока. Обычно применяют емкостные индуктивные и смешанные фильтры.
Емкостные фильтры включают параллельно нагрузке (особенно эффективен при высокоомной нагрузке)
Индуктивные фильтры включают последовательно с нагрузкой (особенно эффективен при низкокоомной нагрузке). Представляет собой дроссель- катушку с ферромагнитным сердечником.
Смешанный фильтр слжнее но более эффективен . Является комбинацией индуктивного и емкостного фильтра.
Временные диаграммы выпрямителя с емкостным и индуктивным фильтром
