3.6 Расчет поперечной водонепроницаемой переборки

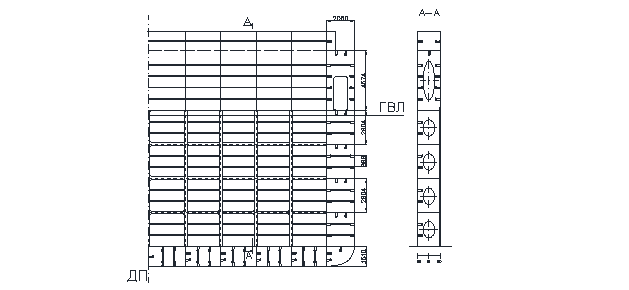

Рисунок 29 – Поперечная водонепроницаемая переборка
Продольные и поперечные переборки устанавливаются как в корпусе судна, так и в его надстройках и имеют различное назначение. На транспортных судах переборки обеспечивают непотопляемость и разделяют грузовые помещения на отсеки, в которые могут приниматься различные грузы. Непроницаемые переборки должны выдерживать давление, воды при аварийном затоплении отдельных отсеков, а при перевозке жидких и навалочных грузов — инерционные давления груза при качке. Поэтому переборки должны обладать достаточной прочностью.
3.6.1 Конструкция водонепроницаемой поперечной переборки (впп):
- ВПП состоит из поясьев, расположенных горизонтально по всей ширине трюма, верхний пояс должен быть не менее 2х метров, нижний пояс не меньше 1 го метра;
- системы набора принимаем с вертикальными стойками в сечении карлингсов и днищевых стрингеров устанавливаем рамные стойки;
- перекрестными связями являются горизонтальные рамы – шельфы, которые устанавливаются в сечении бортовых стрингеров;
- весь набор вертикальный и горизонтальный соединяют со смежными перекрытиями при помощи книц.
3.6.2 Нагрузки на водонепроницаемые переборки
Расчетное давление р, кПа, на водонепроницаемые переборки принимается равным:
p = а*zn=7,5*14,44 = 108,3кПа,
где а = 7,5 - для поперечных переборок, кроме форпиковой,
zn – отстояние, измеренное в диаметральной плоскости, от точки приложения расчетной нагрузки до ее верхнего уровня, м.
В любом случае расчетное давление для конструкций водонепроницаемых переборок должно быть не менее 12 кПа, а для конструкций форпиковой переборки не менее 16 кПа.
3.6.3 Размеры конструктивных элементов переборок - толщины листовых элементов
Толщина обшивки переборок должна быть не менее определяемой по формуле:
m = 15,8 для внутренней обшивки борта;
k = 1,2-0,5a/b, но не более 1;
k = 1,2-0,5a/b = 1,2 - 0,5 * 0,9/4,6 = 1,1, принимаем k = 1;
∆S = 0,12(24 - 12) =1,44 мм.
Толщина обшивки водонепроницаемых переборок Smin, должна быть не менее:
Smin = 4+0,02L = 4+0,02*187,5 = 7,75 мм.
Принимаем толщину переборок 12 мм.
- момент сопротивления стоек переборок должен быть не менее определяемого по формуле:
Для стоек переборок принимаем симметричный полособульб 30810 (W = 834,0 см3) по ГОСТ 9235-76.
3.8 Определение перерезывающих сил и изгибающих моментов, действующих на судно на тихой воде и при статической постановке на волну
Внешние силы, вызывающие общий изгиб корпуса судна в условиях эксплуатации, и соответствующие им изгибающие моменты определяют для двух характерных случаев: при положении судна на тихой воде и на волнении.
Расчетные суммарные изгибающие моменты в миделевом сечении можно представить как сумму момента на тихой воде и дополнительного (волнового) момента:
Mрасч=MТВ+MW=10+
MW,
где ∆ - водоизмещение судна в тоннах; m - коэффициент изгибающего момента; МW, кНм,- волновой изгибающий момент, действующий в вертикальной плоскости, в рассматриваемом поперечном сечении определяется по формулам:
вызывающий перегиб судна:
Св = 0,67 - коэффициент общей полноты,
α = 1 - для миделевого сечения корпуса,
вызывающий прогиб судна:
Таким образом, суммарный изгибающий момент на вершине волны составляет:
Суммарный изгибающий момент на подошве волны составляет:
Расчетные моменты поперечного сечения корпуса.
Расчетный изгибающий момент, в поперечном сечении, равный максимуму абсолютной величины алгебраической суммы составляющих моментов Msw и Mw определяется по формуле
Мт=│Msw+Mw│= Мвв
Эквивалентный брус является геометрической моделью поперечного сечения корпуса, которая используется для проверки общей прочности судна.
В первом приближении все связи расчетного сечения считают жесткими, не теряющими устойчивость при действующих сжимающих напряжениях и работающих всей своей площадью. Потерю устойчивости связей, установленную расчетами, учитывают в расчетах эквивалентного бруса во втором и последующих приближения. В данном случае это нее требуется. Расчет ведут для половины поперечного сечения.
Расчет эквивалентного бруса в первом приближении выполняется в табличной форме (таблица 2).
Для определения I проводят ось сравнения О-О, относительно которой рассчитывают статические моменты площадей и моменты инерции всех связей расчетного сечения. Ось сравнения выбирают обычно в плоскости днища.
В таблицу заносят площади поперечных сечений всех связей расчетного сечения Fi и отстояние их центров тяжести от оси сравнения. Произведения Fi·Zi – статические моменты площадей связей, и Fi·(Zi)2 – переносные моменты инерции связей также заносятся в данную таблицу. Собственные моменты инерции горизонтальных связей не учитываются в виду их малости по сравнению с суммой переносных моментов инерции. После заполнения таблицы суммируют площади связей А, статические моменты В и и переносные моменты инерции С и определяют элементы эквивалентного бруса.
Напряжения в продольных связях корпуса:
Таблица
2- Расчет эквивалентного бруса
А=ΣF=7720,77;
В= ΣF·Zi =37896;
С= ΣF·Zi2+Σi0 =479423;
Положение от нейтральной оси Zo=4,91 м;
Момент инерции I=2·(C-A·Zo2)=2·(479423-7720,77·586843^2)=586843 см3, должен быть больше
,
Момент сопротивления палубы Wо=I/(H-Zo)= 586843/(16,5-4,91)=36469 см3, должен быть не менее
,
см3
Произведенные в табличной форме расчеты эквивалентного бруса парома показали, что возникающие в связях судового корпуса нормальные напряжения при действии суммарных изгибающих моментов при перегибе и прогибе судов не превышают допускаемых значений. Максимальные напряжения возникают в настиле палубы (143МПа) не превышают допускаемых напряжения σдоп=163МПа, т.е. σmax≤ σдоп. Моменты инерции и сопротивления больше минимальных значений.
Общая
продольная прочность корпуса при
продольном изгибе обеспечена. Полученные
в таблице значения момента сопротивления
W, момента инерции I
и
не превышают регламентируемых Российским
Морским Регистром Судоходства.
