- •Какие величины характеризуют правильное протекание процесса в объекте?
- •Приведите примеры объекта управления.
- •Какие показатели определяют регулируемые величины.
- •Назовите признаки классификации объекта.
- •Назовите фундаментальные принципы управления (регулирования).
- •Что такое алгоритм (закон) управления.
- •Назовите типовые законы регулирования.
- •Классификация систем автоматического управления.
- •Что такое динамическое звено.
- •Назовите порядок составления дифференциального уравнения звена.
- •Стандартные формы записи дифференциального уравнения звена.
- •Передаточные функции системы автоматического управления.
- •Свойства передаточной функции динам звена (системы).
- •Типовые виды соединения звеньев в структурную схему.
- •Временны характеристики систем автоматического управления.
- •Переходная функция динамического звена.
- •Весовая функция динамического звена.
- •Экспериментальные временные характеристики сау.
- •Логарифмические частотные характеристики.
- •Характеристики типовых динамических звеньев линейных сау.
- •Условия устойчивости сау.
- •Назовите и покажите типовые переходные процессы.
-
Условия устойчивости сау.
Уравнение системы автоматического управления относительно регулируемой величины имеет вид:
Рассмотрим условие устойчивости САУ, описываемой уравнением (4.1).
Решение этого уравнения:
где xвын(t) – составляющая, характеризующая невозмущенное движение системы; находится как решение неоднородных уравнений:
при нулевых начальных условиях.
А переходная составляющая xперех(t) – характер поведения которой и определяет, является ли система устойчивой или неустойчивой - находится как решение однородного уравнения: D(p) x(t ) = 0,
т. е. уравнения:
при заданных начальных условиях.
Решение его записывается в виде:
где λi – корни характеристического уравнения:
составленного по уравнению (4.4) путем замены символа дифференцирования в дифференциальном операторе левой части этого уравнения p=d/dt на λ.
Если с течением времени переходная составляющая стремится к нулю, то система асимптотически устойчива. Рассмотрим, когда это условие выполняется:
1) корни вещественные (рис. 4.3): λ1 = -α1; λ2 = α2;
Рис. 4.3. Переходные процессы системы при вещественных корнях характеристического уравнения: а – устойчивой; б – неустойчивой
2) корни комплексно-сопряженные (рис. 4.4 и 4.5): λ1;2 = -α ± jβ; λ1;2 = +α ± jβ;
Рис. 4.4. Переходный процесс устойчивой системы при комплексно- сопряженных корнях характеристического уравнения
Рис. 4.5. Переходный процесс неустойчивой системы при комплексно- сопряженных корнях характеристического уравнения
3) корни чисто мнимые (рис. 4.6): λ1;2 = ± jβ.
Рис. 4.6. Переходный процесс системы, находящейся на границе устойчивости, при чисто мнимых корнях характеристического уравнения
Итак, из анализа поведения приведенных выше возможных составляющих xперех(t) (рис. 4.3–4.6) можно сформулировать условие устойчивости линейной системы:
Чтобы линейная система была асимптотически устойчивой, необходимо и достаточно, чтобы все корни её характеристического уравнения были левыми, т. е. имели отрицательные вещественные части (рис. 4.7).
Рис. 4.7. Положения корней на комплексной плоскости: а – устойчивой системы; б – неустойчивой системы; в – системы, находящейся на апериодической границе устойчивости; г - системы, находящейся на колебательной границе устойчивости
Математическая формулировка условий, которым должны удовлетворять коэффициенты характеристического уравнения или какие-либо функции этих коэффициентов, для того чтобы система была устойчива, называется критерием устойчивости. Различают алгебраические и частотные критерии устойчивости.
-
Назовите и покажите типовые переходные процессы.
Различают следующие типовые переходные процессы:
монотонный переходный процесс, когда dh/dt не меняет знак (рис. 5.3, а);
апериодический переходный процесс, когда dh/dt меняет знак один раз (рис. 5.3, б);
колебательный переходный процесс, когда dh/dt меняет знак много раз (рис. 5.3, в).
Каждый из трех типовых процессов имеет свои преимущества и недостатки, и предпочтение той или иной форме процесса делают с учетом особенностей управляемого объекта.
-

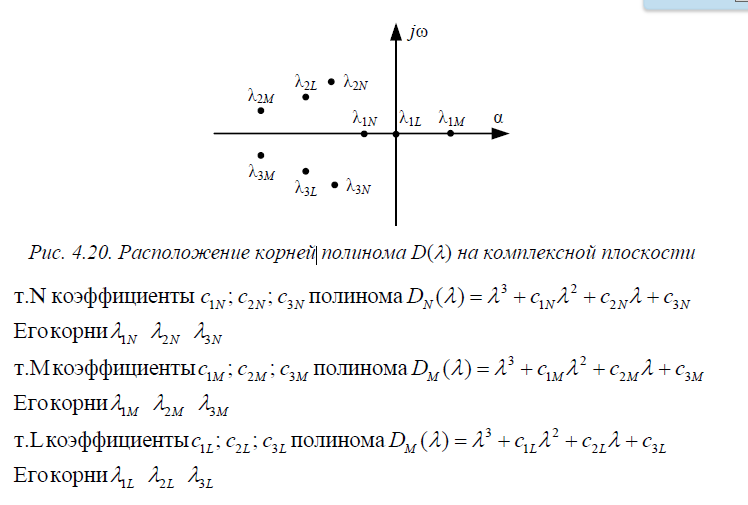

Расположение корней на комплексной плоскости.
-
Назовите и покажите показатели качества управления.
-

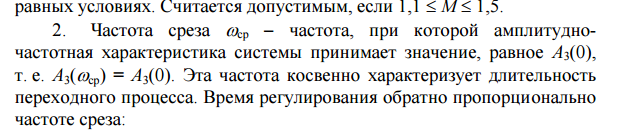

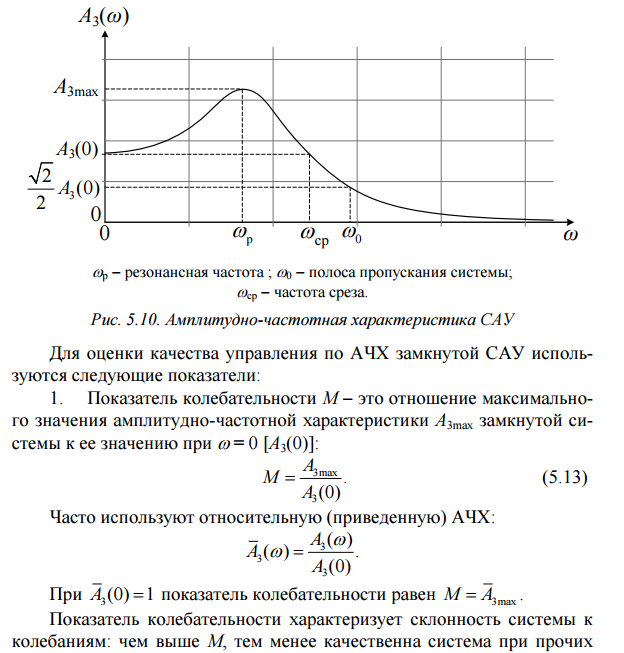

Оценка качества управления по амплитудно-частотной характеристике замкнутой САУ
-
Оценка качества управления по амплитудно-фазовой частотной характеристике разомкнутой САУ
