56 Характеристика трубопроводов. Кривые потребного напора.
См. 55
57.1 Последовательное и параллельное соединение простых трубопроводов.
Простые
трубопроводы могут соединяться между
собой, при этом их соединение может
быть последовательным или параллельным.
Последовательное
соединение.
Возьмем несколько труб различной длины,
разного диаметра и содержащих разные
местные сопротивления, и соединим их
последовательно (а). При подаче жидкости
по такому составному трубопроводу от
точки к
точке
расход
жидкости
во
всех последовательно соединенных
трубах1, 2 и 3 будет
одинаков, а полная потеря напора между
точками
и
равна
сумме потерь напора во всех последовательно
соединенных трубах. Таким образом, для
последовательного соединения имеем
следующие основные уравнения:
;
Эти
уравнения определяют правила построения
характеристик последовательного
соединения труб (а). Если известны
характеристики каждого трубопровода,
то по ним можно построить характеристику
всего последовательного соединения
.
Для этого нужно сложить ординаты всех
трех кривых. Так как в рассматриваемом
более общем случае скорости в начале
и в конце
трубопровода различны, то выражение
потребного напора для всего трубопровода
должно содержать разность скоростных
напоров в конце и начале трубопровода.
Принимая
имеем:
где
Параллельное
соединение.
Такое соединение показано на (б).
Трубопроводы 1, 2 и 3 расположены
горизонтально. Обозначим полные напоры
в точках соответственно
и
,
расход в основной магистрали (т.е. до
разветвления и после слияния) - через
,
а в параллельных трубопроводах через
;
суммарные потери в этих трубопроводах
через
Очевидно,
что расход жидкости в основной магистрали
.
Выразим потери напора в каждом из
трубопроводов через полные напоры в
точках
:
Отсюда
делаем вывод, что
т.е.
потери напора в параллельных трубопроводах
равны между собой. Их можно выразить в
общем виде через соответствующие расходы
следующим образом
где
и
-
определяются в
57.2 Последовательное и параллельное соединение простых трубопроводов.
зависимости
от режима течения. Из двух последних
уравнений вытекает следующее правило:
для построения характеристики
параллельного соединения нескольких
трубопроводов следует сложить абсциссы
(расходы) характеристик этих трубопроводов
при одинаковых ординатах (
).
Пример
такого построения дан на рис. б. Изложенные
соотношения и правила для параллельных
трубопроводов справедливы, разумеется,
также в том случае, когда трубопроводы
1, 2, 3 и т. д. не сходятся в одной точке
,
а подают жидкость в разные места, но с
одинаковыми давлениями и равными
нивелирными высотами. Если же последнее
условие не соблюдается, то рассматриваемые
трубопроводы нельзя считать параллельными,
а следует относить к разряду разветвлённых.
58. Расчет разветвленного трубопровода.
Разветвленное
соединение.
Разветвленным соединением называется
совокупность нескольких простых
трубопроводов, имеющих одно общее
сечение - место разветвления (или
смыкания) труб. Пусть основной трубопровод
имеет разветвление в сечении ,
от которого отходят, например, три
трубы1, 2 и 3 разных
диаметров, содержащие различные местные

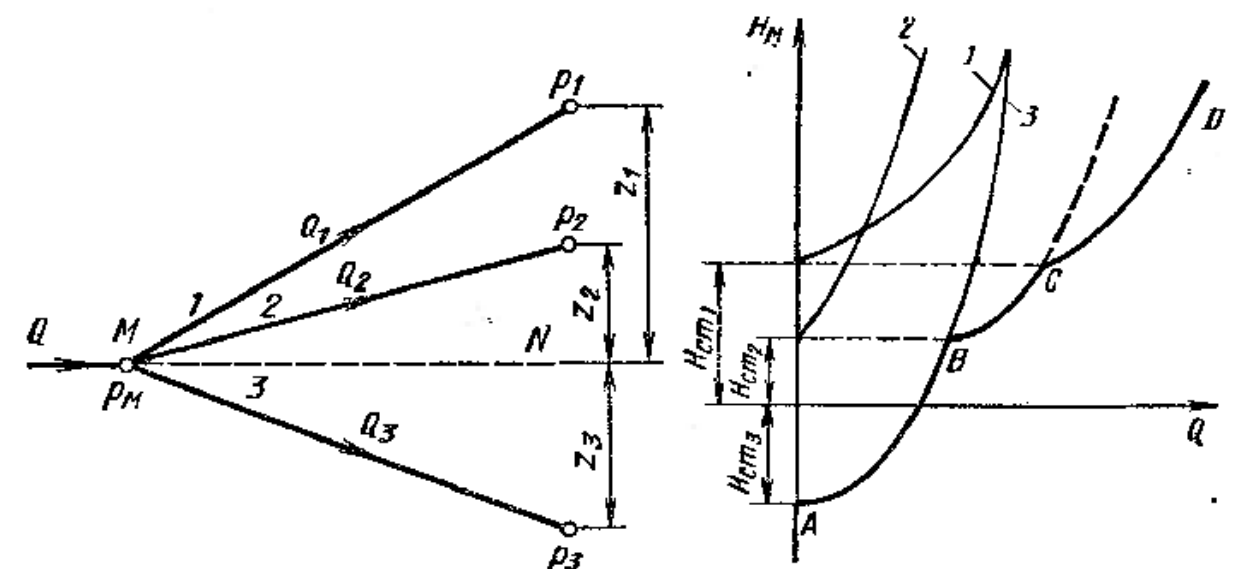

сопротивления (а). Геометрические
высоты
конечных
сечений и давления
в
них будут также различны. Так же, как и
для параллельных трубопроводов, общий
расход в основном трубопроводе будет
равен сумме расходов в каждом трубопроводе:
Записав
уравнение Бернулли для сечения
и
конечного сечения, например первого
трубопровода, получим (пренебрегая
разностью скоростных высот)
Обозначив
сумму первых двух членов через
и
выражая третий член через расход,
получаем
Аналогично
для двух других трубопроводов можно
записать
Таким
образом, получаем систему четырех
уравнений с четырьмя неизвестными:
Основной
задачей по расчёту разветвлённого
напора является следующая: даны расход
в точке
,
все размеры ветвей (включая геометрические
высоты
),
давления в конечных сечениях и все
местные сопротивления; определить
расходы
,
а также потребный напор
Построение
кривой потребного напора для разветвленного
трубопровода выполняется сложением
кривых потребных напоров для ветвей по
правилу сложения характеристик
параллельных трубопроводов (б) - сложением
абсцисс (
)
при одинаковых ординатах (
).
Кривые потребных напоров для ветвей
отмечены цифрами1, 2 и 3 ,
а суммарная кривая потребного напора
для всего разветвления обозначена
буквами
Из графика видно, что условием подачи
жидкости во все ветви является
неравенство
.
