Расчет гнутой рамы
Исходные данные:
Рама постоянного очертания, пролёт = 20м., шаг рам 4,8м. Уклон рамы 1:4. Район строительства – город Москва, по снеговой нагрузке - III район, по скоростному напору ветра – I район.

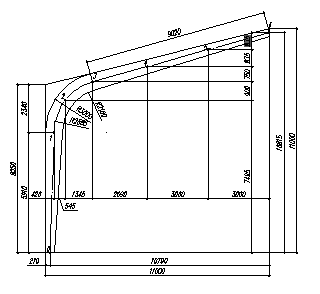

Геометрические размеры оси рамы.
Поперечное сечение рамы принимают прямоугольным с постоянной шириной b=26,5см (после острожки досок ширной27,5см)и с переменной высотой. Толщину досок принимают 19мм (после острожки досок толщиной 25мм). Высота сечения в карнизной части принимают в пределах (1/25-1/35)l -приняли 1/2520=0,8м=80см (приняли 45см), на опоре - (0,4-0,5)h приняли0,50,855=42,75см (приняли 23см), а в коньке - (0,3-0,4)h приняли0,40,855=0,342м =34,2см (приняли 18см).
При принятых размерах сечения рамы определяют нахождение нейтральной оси относительно наружного контура . Расчетный пролет рамы. Высота в коньке H=11м. Радиус кривизны расчетной оси в закругленной части получитсяr0 =rнар=3000-210=2790мм. Угол наклона ригеля к горизонту . Угол дуги закругления Длина дуги полурамы
.
Полная длина оси полурамы5,91+3,65+9,02=18,63м
Координаты точек
Таблица №3
№ сечения |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
Xn |
0 |
0,21 |
0,755 |
2,1 |
4,79 |
7,79 |
10,79 |
Yn |
0 |
5,91 |
7,495 |
8,395 |
9,145 |
9,98 |
10,815 |
Сбор нагрузок.
Постоянные равномерно распределённые нагрузки на 1м2 горизонтальной проекции покрытия определяем с введением коэффициента перегрузки n = 1,1 и коэффициента R= S/(0,5) = 18,4/11 = 1,7, учитывающего разницу между длиной дуги полурамы и её горизонтальной проекцией. Сбор постоянных нагрузок от веса покрытия приведён в таблице №4.
Таблица №4
Элементы |
Нормативная нагрузка (кН/м2) |
n |
Расчётная нагрузка (кН/м2) |
Постоянная нагрузка | |||
2 листа полиэфирного волнистого стеклопластика |
0,069 |
1,1 |
0,0759 |
Рёбра каркаса и поперечные рёбра диафрагмы из досок сечением 25035мм |
0,129 |
1,1 |
0,1419 |
Итого |
0,198 0,2 |
|
0,21780,22 |
Временная нагрузка | |||
Снеговая |
- |
- |
1,8 |
Ветровая |
0,23 |
1,2 |
0,28 |
Собственный вес рамы в зависимости от нормативного веса покрытия, снега и тельфера:
;.
расчетная нагрузка на ригель рамы:
постоянная ; снеговая; ветровая (схема ветровой нагрузки и аэродинамические коэффициенты приведены на рис см. выше)расчетная ветровая нагрузка на стойки рамы
Статический расчёт рамы.
Определяют усилия в расчетных сечениях рамы. Для упрощения расчета определяются усилия в сечениях от единичной вертикальной нагрузки, расположенной на левой половине рамы, а затем вычисляют усилия от постоянной нагрузки на всем пролете рамы, от снеговой на всем пролете и на половине и усилия от ветровой нагрузки.
Определяют опорные реакции. От единичной вертикальной нагрузки.
Опорные реакции от ветровой нагрузки определяют, заменяя для упрощения вычислений, ветровую нагрузку, действующую нормально к скатам кровли, ее составляющим. Опорные реакции определяют из равенства нулю суммы моментов всех сил относительно шарниров рамы:
Определяют изгибающий момент от единичной вертикальной нагрузки(кН*м):
;
;
;
;
;
;
;
;
;
;
;
;
;
Определяют нормальные и поперечные силы при основных сочетаниях нагрузок:
;
;
где
;
где
где
|
q=1кн/ наполовине пролета слева |
q=1кн/м по всему пролету |
q=1,9кн/м по всему пролету |
снеговаяpc=8,3кН/м |
основное сочетание |
Расчётные величины моментов, кНм | ||||
слева |
справа |
по всему пролету |
|
| ||||||
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Ветровая нагрузка разгружает раму | ||
1 |
-14 |
-29,1 |
-55,3 |
-116,2 |
-125,33 |
-241,53 |
-296,83 | |||
2 |
-14 |
-31,8 |
-60,42 |
-116,2 |
-147,74 |
-263,94 |
-324,36 | |||
3 |
-7,44 |
-24,04 |
-45,68 |
-61,75 |
-137,78 |
-199,53 |
-245,21 | |||
4
|
3,1 |
-8,2 |
-15,58 |
25,73 |
-93,8 |
-68,1 |
-83,64 | |||
5 |
6,31 |
0,89 |
1,7 |
52,38 |
-45 |
7,38 |
9,08 | |||
6 |
0 |
0 |
0 |
0 |
0 |
0 |
0 | |||
5” |
-5,42 |
0,89 |
1,7 |
-45 |
52,38 |
7,38 |
9,08 | |||
4” |
-11,3 |
-8,2 |
-15,58 |
-93,8 |
-25,73 |
-68,1 |
-83,64 | |||
3” |
-16,6 |
-24,04 |
-45,68 |
-137,78 |
-61,75 |
-199,53 |
-245,21 | |||
2” |
-17,8 |
-31,8 |
-60,42 |
-147,74 |
-116,2 |
-263,94 |
-324,36 | |||
1” |
-15,1 |
-29,1 |
-55,3 |
-125,33 |
-116,2 |
-241,53 |
-296,83 | |||
0” |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Для определения расчетных усилий в раме принимают следующие сочетания нагрузок .
Основное сочетание. Постоянные вертикальные нагрузки по всему пролету и снеговая по всему пролету или на половине пролета.
Дополнительное сочетание. Постоянные вертикальные нагрузки по всему пролету и снеговая по всему пролету или на половине пролета и ветровая. В этом случае временные нагрузки умножаются на коэффициент 0,9.
Конструктивный расчет рамы.
Проверяют сечение 2, как наиболее напряженное.
Радиус инерции определяют приближенно:
Определяют гибкость:
По формуле вычисляем коэффициент:
;
Определим коэффициент к расчетному сопротивлению, учитывающий криволинейность эпюры.
а) при проверки напряжения по внутренней кромке:
б) при проверки напряжения по наружной кромке:
Напряжения по формуле:
напряжения по внутренней кромке:
Остальные сечения не проверяют, так как изгибающий момент убывает по длине рамы быстрее, чем размеры сечения.
Проверяют раму из плоскости.
Момент инерции от опоры до начала ригеля: .
Радиус инерции: , при гибкости
Примем , тогда
При,-коэффициент продольного изгиба элемента в плоскости наименьшей жесткости.
Коэффициент устойчивости подсчитывают по формуле:
Проверим устойчивость:
Расчёт опорного узла рамы.
В опорном узле рама торцом упирается в направленную нормально к её оси верхнюю плоскость фундамента. Для обеспечения большей шарнирности узла торец рамы срезается с двух сторон. Производят проверку на смятие древесины:
Поперечная сила, возникающая в опорном сечении воспринимается башмаком и фундаментом.
Проверяют клеевые швы на скалывание:
Стальной башмак крепят двумя болтами диаметром = 18мм. Болты размещают на расстоянии е1 = 7d12,5см от торца рамы. Расстояние между болтами принимаюте2 = 15,5см.
Из условия равновесия сил (пренебрегая трением) находят, что на болт будут действовать силы Т1 и Т2:
Т1 = Q/2 = 27,1 кН
Т2 = Q е1/ е2 = 22 кН
Равнодействующее усилие, воспринимаемое одним болтом:
Тб = Т12+Т22 = 734,41+484 = 35 кН
Угол наклона равнодействующего усилия к направлению волокон древесины рамы (угол смятия):
tgсм = Т1/Т2 = 1,23; см = 70,5070.
Несущая способность двухсрезного болта = 18мм:
2Ти = 225d2Ramн = 2251,820,731,2 = 152> 26,6 кН
где Ra=0,73 – коэффициент при угле смятия 70
mн = 1,2 – коэффициент условий работы при учёте ветровой нагрузки.
Анкерные болты принимают = 18мм (F=2,54см2)
Напряжение среза в болтах:
= Q /2F = 54,1/22,54 = 10,7 < 13 кН
Расчёт конькового узла:
Коньковый узел решается аналогично опорному. Каждая пара уголковых накладок левой и правой полурам соединяется одним болтом = 18мм, что обеспечивает возможность поворота полурам.
Произведят проверку на смятие древесины:
Болты, скрепляющие уголковые накладки с рамой воспринимают поперечную силу, возникающую в коньковом узле при несимметричной нагрузке:
Расчётная поперечная сила: Q6 =37,2кН
Равнодействующее усилие воспринимаемое одним болтом, который соединяет накладки с рамой:
Тб = (Qш/2)2+(Qше1/е2)2 = 346+900 = 35 кН
tg = 0,62; = 33
Угол наклона равнодействующего усилия к направлению волокон древесины рамы (угол смятия):
см = 0+ =2529’+3345’ 59.
Несущая способность двухсрезного болта = 18мм:
2Ти = 225d2Ramн = 2251,820,7571,2 = 116 > 38,54 кН
где Ra=0,757 – коэффициент при угле смятия 59
Для предотвращения работы клеевых швов на отрыв под действием раскалывающих усилий, возникающих в зоне опорного и конькового шарниров, концы полурамы стягивают болтами = 18мм, поставленными нормально к её оси.
