графических дисплеев, этот контроллер работает с 3, 3 . Поэтому требуется преобразователь уровней логических сигналов для 5 выходов ATmega. Для SPI интерфейса и 3-х проводного интерфейса Вы можете использовать опцию в makefile LCD_SPI_OPEN_COL («открытый коллектор» портов ATmega). Вы должны использовать «Pull-Up» резисторы или не устанавливать опцию PULLUP_DISABLE в makefile. В настоящее время с контроллером PCF8814 протестирован только 3-х проводной интерфейс.
Порт |
PCF8814 |
PCF8814 |
PCF8814 |
Дополнительная |
|
SPI |
3-х проводной |
I2C |
функция |
|
|
|
||
PD0 |
LCD-RESet |
LCD-RESset |
|
|
PD1 |
LCD-D/C |
LCD-SCE |
|
Энкодер 2 |
PD2 |
LCD-SCLK |
LCD-SCLK |
LCD-SDIN |
|
PD3 |
LCD-SDIN |
LCD-SDIN |
|
Энкодер 1 |
PD4 |
|
|
|
Внешняя частота |
PD5 |
|
LCD-EN |
LCD-SCLK |
|
Таблица 2.4. Назначение контактов для различных типов интерфейсов контроллера PCF8814
Исходный код для поддержки контроллера PCF8812 с 102x65 пикселей также реализован, но, пока, не тестировался.
2.2.7Подключение графического цветного дисплея

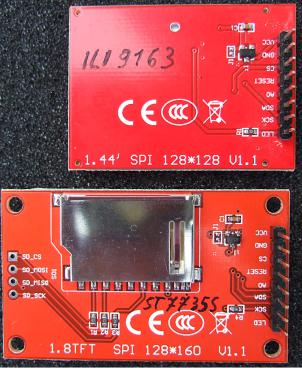

В предложениях китайских продавцов встречаются дешевые модули цветных дисплеев с интерфейсом SPI. На рисунке 2.12 показан вид сзади двух поддерживаемых дисплеев с 128x128 и 128x160 пикселей. Размер модулей очень мал, поэтому текст и символы очень мелкие. Но, в целом, внешний вид четкий и ясный.
Рис. 2.12. Вид сзади двух цветных LCD
19
