Порядок выполнения работы Проверка технического амперметра

Для проверки технического амперметра все приборы соединяют по схеме рис.1.

рис.1 рис.2

Необходимая величина тока устанавливается двумя реостатами R – ползунковый реостат и R_л – ламповый реостат. Ламповый реостат служит для установки величины тока в цепи близкой к необходимой, а ползунковый для точной регулировки.

1. Включить схему и установить стрелки приборов на ноль, для чего реостат R установить в нулевое положение (полностью вывести), а в ламповом реостате выключить все лампы.

2. Увеличить ток включением ламп до тех пор, пока стрелка испытуемого прибора не приблизится к делению шкалы соответствующему значению тока в 1А. Подрегулировать ток в цепи реостатом R, чтобы стрелка установилась точно на делении шкалы проверяемого амперметра. Показания приборов проверяемого и образцового записать в таблицу.

3. Постепенно увеличивая силу тока добиться того, чтобы стрелка испытуемого прибора устанавливалась на последующие деления шкалы до 3А max (5 опытов). Затем, уменьшая силу тока установить стрелку на деления шкалы в обратном порядке (4 опыта). (При уменьшении тока значения тока на проверяемом амперметре могут быть другими.)

4. Вычислить погрешности и поправки, при увеличении и уменьшении тока в цепи. Их значения записать в таблицу (Таблица может быть нарисована произвольно).

Показания проверяемого прибора	Показания образцового прибора Ао				Погрешность		Поправка
	При увеличении тока		При уменьшении тока		Абсолютная DА	Приведённая g
, A	Число делений	,А	Число делений	,А	А	%	А

5. На основании расчетных данных построить график поправок к амперметру рис.3.

рис.3

По наибольшему значению приведенной погрешности сделать заключение о соответствии испытуемого прибора.

Проверка технического вольтметра.

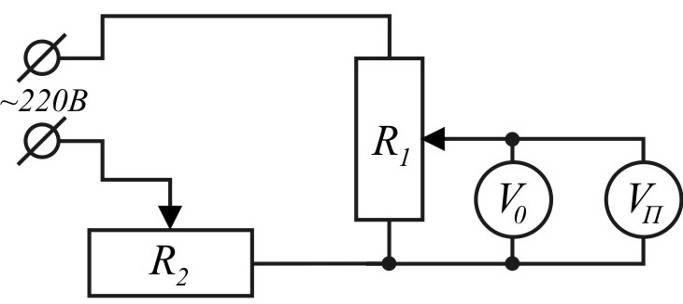

При проверке технического вольтметра собрать приборы по схеме рис.2. Потенциометр R₁ служит для грубой установки напряжения. Ползунковый реостат R₂ предназначен для тонкой регулировки напряжения.

1. Включить схему и установить стрелки приборов на ноль, для чего потенциометры R₁ и R₂ полностью вывести.

2. Увеличить напряжение потенциометрами R₁ и R₂, установив на проверяемом вольтметре значение 50В. Показания приборов проверяемого и образцового записать в таблицу.

3. Постепенно увеличивая напряжения добиться того, чтобы стрелка испытуемого прибора устанавливалась на последующие деления шкалы до 100В (7 опытов). Затем, уменьшая напряжение установить стрелку на деления шкалы в обратном порядке (6 опытов).

4. Вычислить погрешности и поправки, при увеличении и уменьшении напряжения. Их значения записать в таблицу.

   Показания проверяемого прибора	Показания образцового прибора Uо				Погрешность		Поправка
   	При увеличении напряжения		При уменьшении напряжения		Абсолютная	Приведённая g
   , B	Число делений	, В	Число делений	,В	В	%	В

5. На основании данных построить график поправок к вольтметру. График поправок для проверяемого вольтметра строится подобно графику рис.3.

6. По наибольшему значению приведённой погрешности сделать заключение о соответствии используемого прибора.
