2 Особенности конструирования изделий с цельнокроеным рукавом
Все варианты конструктивных решений цельнокроеного рукава проектируют на БК соответствующего изделия с втачным рукавом.
2.1 Выбор прибавок
Цельнокроеный рукав можно проектировать на БК с соответствующими моде и виду изделия прибавками, характерными для данного силуэта. Для изделий полуприлегающего и прилегающего силуэта рекомендуется увеличить общую прибавку по груди на 1-2 см. Распределение прибавки по линии груди Пг по участкам учитывает особенности конструкции:
П31-33 = (0,25 - 0,4)Пг,
П33-35 = (0,5 - 0,7)Пг,
П35-37 = (0 -0,25)Пг.
В табл. 1 даны прибавки Пг по силуэтам и виду изделия по рекомендациям, разработанным специалистами Дома моделей «Кузнецкий мост» и кафедры КТШИ.
Таблица 1. Прибавки на свободу по линии груди по силуэтам, см
Вид изделия |
Прямой силуэт |
Полуприлегающий силуэт |
Прилегающий силуэт |
Пальто демисезонное |
8,0-16,0 |
6,0-7,0 |
5,0-6,5 |
Жакет (верхний ассортимент) |
6,0-15,0 |
5,0-7,0 |
5,0-6,0 |
Жакет (легкий ассортимент) |
4,0-6,0 |
2,5-5,0 |
2,0-4,5 |
Платье |
3,5-5,5 |
2,5-3,5 |
2,0-3,0 |
Прибавка на свободу проймы по глубине Пс.пр. (П33-331, П35-351) зависит от конструктивного варианта покроя и вида изделия. В изделиях покроя типа «летучая мышь» выбирают большие прибавки от 4 см и до линии талии. В изделиях с цельнокроеным рукавом, переходящим в пройму втачного можно выбирать Пс.пр. соответствующую прибавке БК с втачным рукавом, Пс.пр. в
покрое с ластовицами уменьшают на величину прибавки на пакет на данном участке, т.к. отсутствует запас шва для втачивания рукава. В целом, завершая рекомендации, следует сказать, что прибавка на свободу на этом участке, может быть также несколько уменьшена с учетом гигиенических свойств ткани, для увеличения свободы движения рук. В табл. 2 даны прибавки на свободу проймы по глубине в зависимости от вида изделия и наличия ластовицы. Если в изделие проектируется ластовица, то прибавка на данном участке состоит только из прибавки на свободу и выбирается по модели.
Таблица 2 - Прибавка на свободу проймы по глубине, см
Вид изделия |
Пс.пр. для изделия с ластовицей |
Пс.пр. для изделия без ластовицы |
Пальто демисезонное |
2,0-3,0 |
5,0-20,0 |
Жакет |
2,0-3,0 |
3,0-20,0 |
Платье |
0,0-2,0 |
2,0-20,0 |
2.2 Предварительные преобразования базовой конструкции изделия с втачным рукавом
Разработку конструкции изделия с цельнокроеным рукавом начинают с необходимых изменений соответствующей по виду изделия БК с втачным рукавом.
2.2.1 Спинка
При построении БК изделия рекомендуется рассчитать величину раствора плечевой вытачки с учетом высоты подплечника и конструктивной прибавки к ширине спинки:
<122-22-122' = β34-1,7°tпп - 0,9оПС31-33,
(раствор вытачки)
где β34=13° для женских фигур 88.... 108 размера,
β34=14° для женских фигур 112 размера и больше,
tnn - толщина подплечника, см.
В современных изделиях спинки с цельнокроеным рукавом имеют уплощенную форму. Поэтому необходимо размоделировать плечевую вытачку. В пройму для плавного перехода детали спинки в рукав переводят (0,25 - 1) всего раствора в зависимости от формы изделия. Возможен перевод части раствора вытачки в горловину спинки - для расширения горловины или
последующей сутюжки при изготовлении изделия. Часть раствора вытачки может быть заменена фалдой по модели, посадкой в плечевом срезе или среднем срезе спинки.

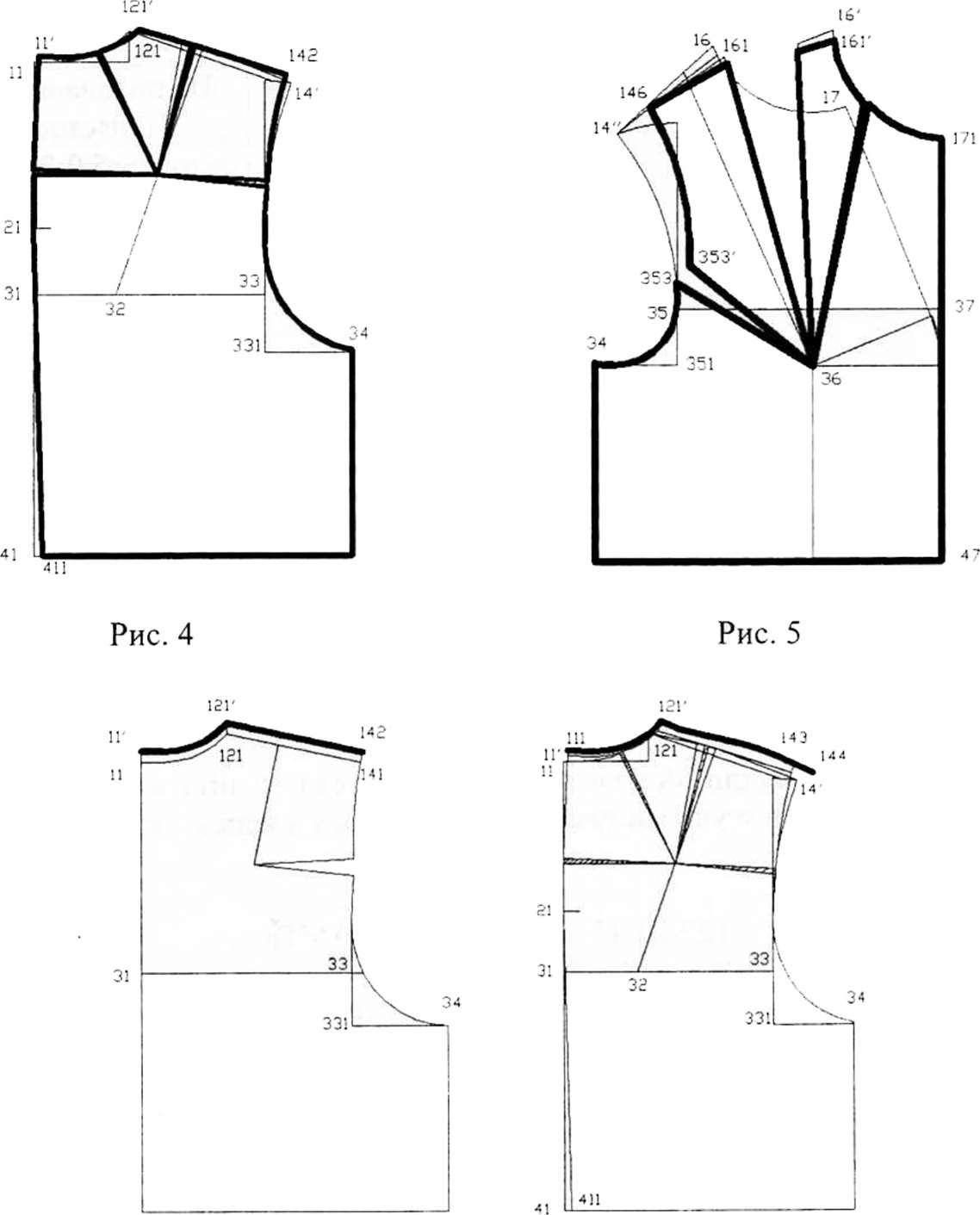

Пример подготовки детали спинки представлен на рис. 4,6,7. Перевод части раствора в средний срез спинки дает дополнительное удлинение детали по этому участку, необходимость такого конструктивного решения объясняется далее.
Рис. 6
