4.3.2 Построение легкого изделия покроя «летучая мышь» с верхним и нижним срезами
Для разработки конструкций изделий легкого ассортимента, изделий, выполненных из трикотажных полотен, с цельнокроеным рукавом достаточно подготовить только детали переда и спинки. Силуэт изделия может быть любым. Внешний вид изделия представлен на рис. 53.
Рис. 53
Подготовка к разработке конструкции покроя деталей переда и спинки.
Перевести раствор плечевой выточки полностью в пройму. Построить боковые срезы изделия в соответствии с задуманным силуэтом, вершину боковых срезов поместить точно по середине изделия:
31-34' = 34'-37.
Соединить точки 121 и 44 (вершину горловины спинки и точку пересечения линии бокового среза спинки и линии талии) вспомогательной прямой.
Рис. 54

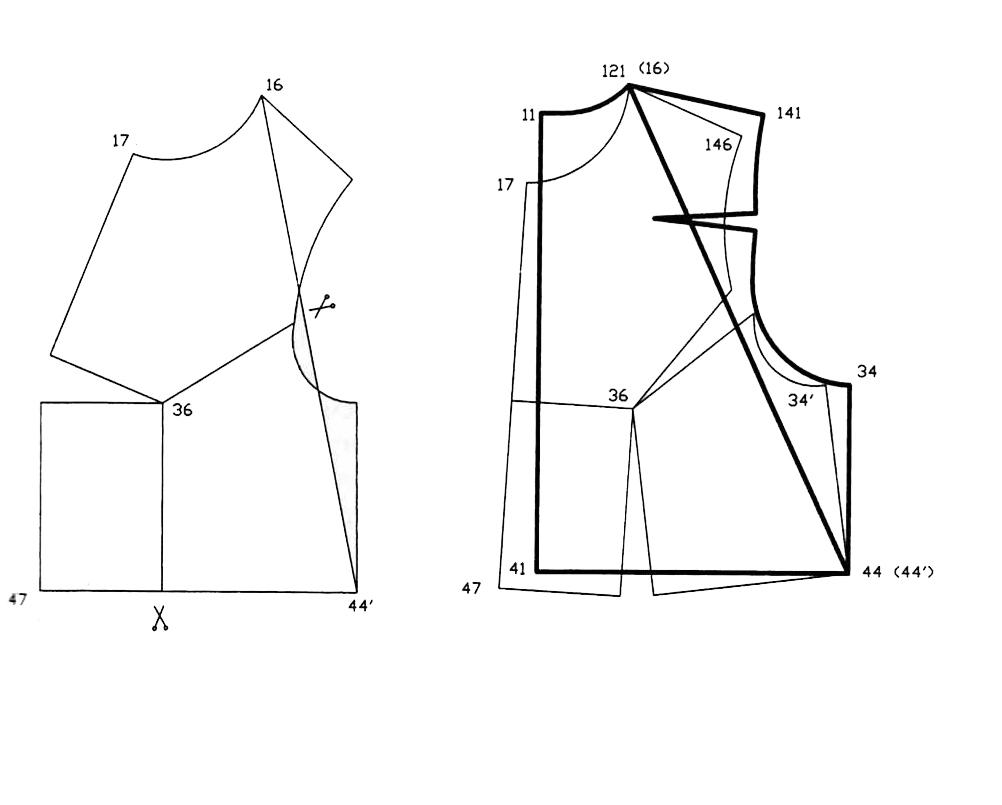

Наметить места положения перевода нагрудной вытачки в пройму и линию низа изделия (на рис. 54 линия низа изделия совпадает с положением линии талии). Соединить точки 16 и 44' вспомогательной прямой, (вершину горловины переда и точку пересечения линии талии и бокового среза переда).
Разрезать лекало переда по намеченным линиям, закрыть нагрудную вытачку в средней линии переда и распределить примерно поровну раствор в пройму и линию низа.
Наложить лекало переда на лекало спинки таким образом, чтобы точки вершин горловины 121 и 16 совпали, а линия /121-44/ совместилась с прямой /16-447/.
Регулируя открывающиеся растворы нагрудной вытачки на детали переда, добиться совпадения точек пересечения линии талии и боковых срезов 44 и 44' (рис. 54).
Дальнейшая разработка чертежа изделия совпадает с общими рекомендациями по построению конструкции изделия с цельнокроеным рукавом мягкой формы.
Поднять уровень горловины спинки:
11-11'=0,5...1,0 см,
121-121' =0,5 ...1,0 см,
оформить новое положение линии горловины спинки.
Восстановить перпендикуляр к плечевому срезу в точке 141:
141-142=1,0 см.
Соединить точки 121' и 142, продолжить прямую вправо и отложить по ней длину рукава по модели, получили точку Н.
Из точки Н опустить перпендикуляр вниз и по перпендикуляру отложить /Н-Н1/ ширину рукава внизу
Плавной кривой соединить точки H1 и 44, углубление под проймой выполнить по модели. Спинка, цельнокроеная с локтевой частью рукава представлена на рис. 55.
Понизить уровень вершины горловины переда:
16-161=0,5...1,0 см.
Провести прямую /161-Н2/ параллельно /121'-Н/ до пересечения линии низа рукава в точке Н2. Боковой срез, переходящий в нижний срез рукава является общим для деталей переда и спинки. Чертеж детали переда, цельнокроеной с передней частью рукава представлен на рис. 56.
4.3.3 Построение легкого изделия покроя «летучая мышь» с одним верхним швом
Данный вариант конструкции с цельнокроеным рукавом мягкой фор. используется в легком ассортименте и может быть рекомендован для изделий выполненных из тканей с геометрическим или купонным рисунком. Внешний вид изделия представлен на рис. 57.
Подготовка деталей переда и спинки.
Перевести плечевую и нагрудную вытачки на деталях спинки ж переда в пройму.
Нанести положение боковых срезов по середине сетки чертежа.

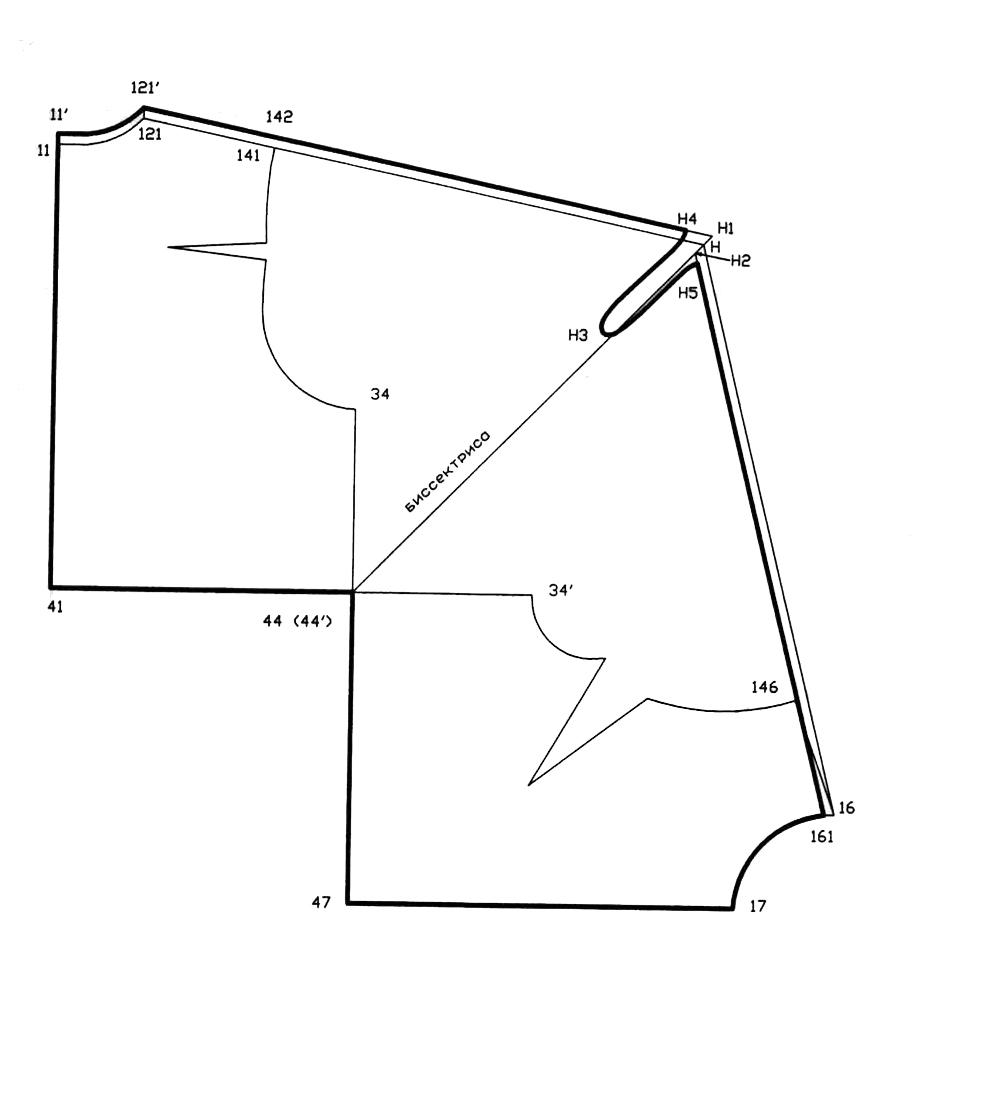

Поместить на чертеже детали переда и спинки таким образом чтобы боковые срезы располагались под прямым углом друг к другу. Точки 44 и 44' совпали в одну точку. Чертеж представлен на рис.58.
Провести биссектрису прямого угла.
Рис. 57
Рис. 58
Продолжить линию плечевого среза спинки /121-141/ вправо по пересечения с биссектрисой в точке Н.
Соединить точки 16 и Н прямой.
Повысить уровень горловины спинки:
11-11'=0,5... 1,0 см,
121-121'=0,5...1,0 см,
оформить новое положение линии горловины спинки, повтори контур линии горловины БК.
Перевести верхний срез рукава в сторону переда, для этого провести из точки 121' прямую параллельно /121-Н/, пересечение с биссектрисой отметить точкой H1.
Понизить уровень высшей точки горловины переда:
16-161=0,5...1,0 см.
Из точки 161 провести прямую параллельно /16-Н/ до пересечения с биссектрисой в точке Н2. Таким образом, выполняется перевод верхнего среза в сторону переда.
Проверить длину верхних срезов рукава и уровнять их по переднему срезу:
161-Н2=121'-Н4.
По биссектрисе отложить ширину рукава внизу по модели /Н-Н3. Оформить линию низа плавной кривой, провести сопряжение с линиями верхних срезов, точки Н4 и Н5.
На рис. 59 показан один из возможных вариантов раскроя модели.
Рис. 59
