4.2 Построение изделия с цельнокроеным рукавом, переходящим в пройму втачного рукава

Особенности разработки конструкции данного покроя рассмотрены в разделе 3.4. Подготовка деталей переда и спинки, в целом, совпадает с рекомендациями, изложенными в этом разделе. Контрольные точки на окате рукава должны соответствовать положению вершин рельефов на переде спинки. Вершина боковых срезов должна совпадать с положением вершины нижнего среза рукава. На рис. 46 вершина рельефа спинки расположена в точке 332. На рис. 47 вершина рельефа переда совпадает с контрольной точкой на пройме 352. Вершина боковых срезов и соответственно вершина нижнего среза рукава находятся в точках 341.

4.2.1 Построение центральной части спинки, цельнокроеной с локтевой частью рукава

• На детали спинки из точки 332 (вершины рельефа) провести дугу радиусом /332-341/ вниз влево.

• Приложить локтевую часть рукава к спинке, совмещая контрольные надсечки 332 на пройме и 332' на окате. Точка 341', лежащая на окате | рукава, будет располагаться на дуге.

• Поворачивая рукав относительно совмещенных точек 332(332'), определить необходимый угол наклона рукава по модели.

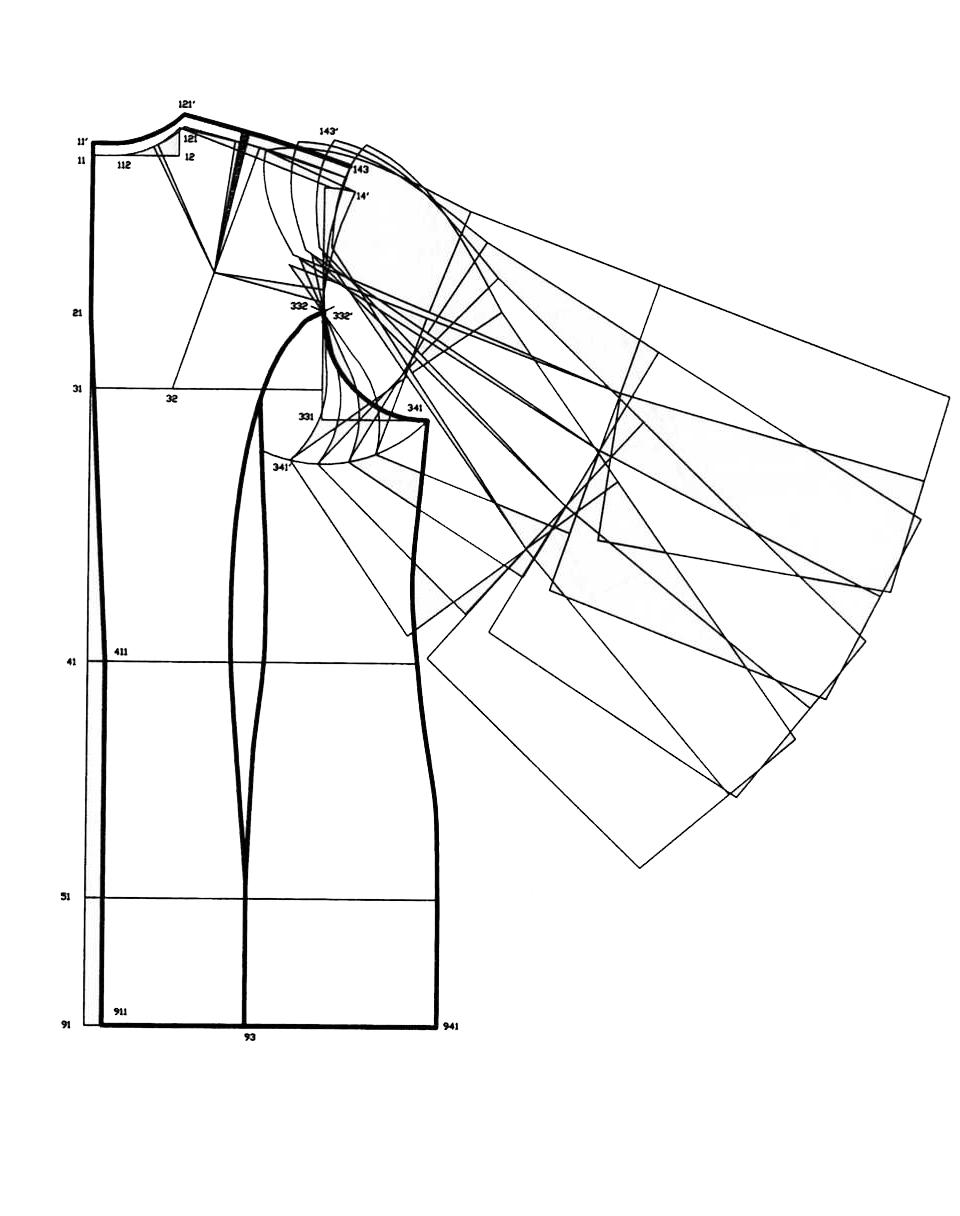

Возможные варианты наклона локтевой части рукава показаны на рис. 48.

При повороте рукава относительно точек 332(332') верхняя часть оката будет накладываться на деталь спинки, а точка 341' будет передвигаться по дуге. Чем больше заход детали рукава на плечевую область спинки, тем меньше будет высота оката цельнокроеного рукава, и меньше угол наклона верхнего среза локтевой части рукава относительно продолжения линии плечевого среза спинки.

Окончательное положение рукава представлено на рис. 46. Заход детали: по плечевому срезу 2,0 см. Следовательно, уменьшение высоты оката втачного рукава минимально, и цельнокроеный рукав будет достаточно отвесным.

• Оформить плавной кривой верхний срез локтевой части рук проверить длину верхнего среза, переходящего в плечевой спинки:

121'-Р1 -Л1 -H1 =Т₃₃+П.

• Проверить длину нижнего среза рукава и оформить но положение линии низа рукава:

94-Н1=143-143'

Рис. 46

4.2.2 Построение центральной части переда, цельнокроеной с передней частью рукава

• Из точки 352 (или вершины рельефа) провести дугу радиус равным /352-341/вправо вниз.

• Приложить переднюю часть рукава к детали переда таким образ чтобы точки 352 и 355 совпали, а точка 341" располагалась на дуге.

• Уравнять заход верхней части оката рукава на деталь переда чертежу спинки:

146-146'=143-143'.

• Оформить плавной кривой верхний срез рукава, переходящий плечевой срез переда.

• Проверить ширину рукава в готовом виде:

Ш_рук =/341'-Р1/+/341"-Р12/.

Если результат не соответствует модели, рекомендуется уменьшить высоту оката передней части рукава, увеличивая заход на деталь пере Недостаток по длине верхнего среза компенсировать оттяжкой.

• Проверить длину верхнего и нижнего срезов передней части рукава по детали спинки:

161'-146-Р12-Н4=121'-143-Р1-Н1,

341'-Н3=341"-Н5

Рис. 47

Рис. 48
