3.7 Конструирование подрезных цельнокроеных рукавов
П
одрезные
рукава проектируют в изделиях легкого
ассортимента. Рукава быть короткими и
длинными. Конструкция изделия позволяет
получить плечевого пояса как в покрое
«летучая мышь», но без излишних заломов

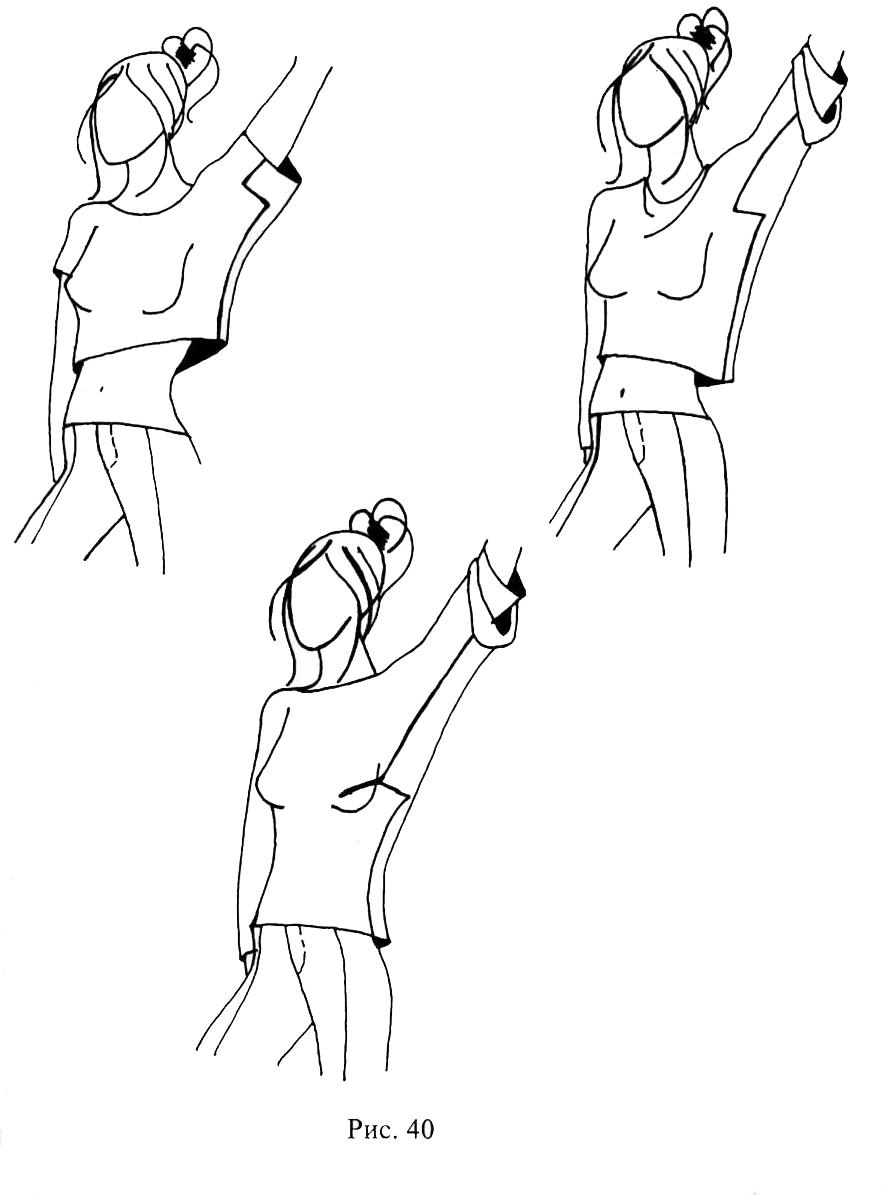

вания рукава и под проймой. Внешний вид
изделий представлен на
рис. 40.
Данный вариант покроя сочетается только с прилегающим полуприлегающим силуэтами. Раствор вытачки по линии талии в боковом ср должен быть не менее 4 см, чтобы при изготовлении лекал можно было да припуски на шов соединения деталей подреза. Уровень подреза выбирают модели, увеличивая или уменьшая прибавку по глубине проймы. Конструкция короткого рукава выполняют обычно, не меняя основных прибавок Б изделия. Чертеж представлен на рис. 41. Длинный подрезной рукав может быть построен с дополнительным углублением по пройме. На рис. 42 - черт изделия с длинным подрезным рукавом.
Выбирая положение вершин подреза, ориентируются на требован модели: ширину рукава, глубину проймы, положение бокового среза Конструкция покроя требует смещения бокового среза в сторону спинки. Чем меньше расстояние от вершины подреза Б до вертикали /13-331/, тем шире рукав на уровне середины проймы, и боковой шов больше смещен в сторону спинки.

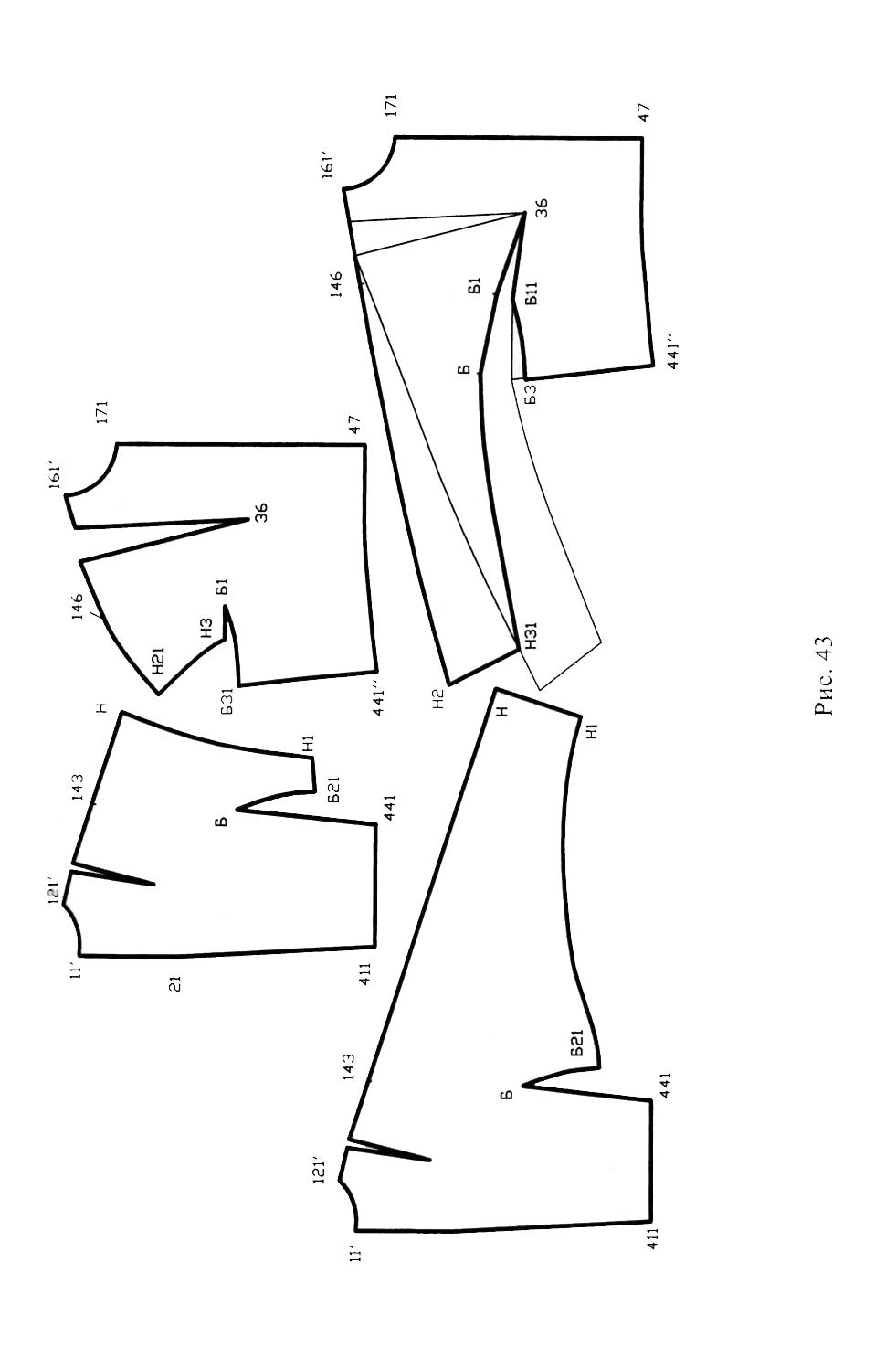

Чертежи изделий представлены только до линии талии, дальнейшее построение деталей по модели. Нагрудная вытачка может быть переведена подрез, что позволяет выполнить подрез более технологично. На рис. 4 показаны контуры деталей с цельнокроеным подрезным рукавом.
В табл. 10 даны последовательность расчета и графических построен короткого цельнокроеного подрезного рукава. В табл. 11 - расчет и построен длинного цельнокроеного подрезного рукава.
Таблица 10 - Порядок расчета и построения ИМК изделия с коротким цельнокроеным подрезным рукавом
|
Номер системы |
Наименование участка |
Обозначение отрезка в чертеже |
Расчетная Формула |
Способ откладывания отрезка |
|
Преобразования чертежа БК изделия (рис. 41) | ||||
|
1 |
Размоделирова- ние плечевой вытачки |
333-333' |
1,0...2,0 см |
Перевести (0,5-1) раствора плечевой выточки в пройму для плавного перехода рукава в деталь спинки. Точка 142(141) новое положение вершины проймы спинки. |
|
2 |
Понижение уровня плечевого среза переда |
16-161 14"-145 |
0,5... 1,0 см 0,5... 1,0 см |
Вниз по линии горловины переда. Вниз по перпендикуляру к плечевому срезу. Соединить точки 161 и 14"(145). На рис.41 отрезок /14" - 145/=0. |
|
3 |
Размоделирова- ние нагрудной вытачки |
353-353' |
1,0...3,0 см |
Размоделировать нагрудную вытачку в пройму и плечевой срез. В пройму перевести (0,25...0,5) раствора. 161'- новое положение вершины горловины переда, 146 - новое положение вершины проймы переда. |
|
4 |
Повышение уровня горловины спинки |
11-11' 121-121' |
0,5... 1,0 см 0,5... 1,0 см |
Вверх по вертикали. Соединить точки 11' и 121', повторяя контур горловины спинки. |
|
5 |
Перевод плечевого среза спинки в сторону переда |
142-143 |
0,5...1,0 см |
Вверх по перпендикуляру к плечевому срезу. Соединить точки 121' и 143, продолжить линию плечевого среза вправо. |
Продолжение таблицы 10
|
Номер системы |
Наименование участка |
Обозначение отрезка в чертеже |
Расчетная Формула |
Способ откладывания отрезка |
|
6 |
Уровень положения подреза |
331-331' 351-351' |
0... 10,0 см 0... 10,0 см |
Вниз по вертикали. Величина углубления зависит от модели и ширины рукава. Соединить точки 331' и 351' прямой. На рис. 41 уровень подреза совпадает с глубиной проймы БК изделия. |
|
7 |
Положение точек подреза |
331(331')-Б 351(351 ')-Б1 |
1,0... 1,5 см 1,0...1,5 см |
Вправо по /331'-351'/ или /331-351/. Влево по /331'-351'/ или /331-351/. Величина /Б-Б1/ больше или равна Т57. Из точки Б опустить вертикаль, пересечение с линией талии обозначить точкой 44. |
|
8 |
Оформление боковых срезов спинки и переда |
Б-441 Б-441' |
По модели |
Из вершины подреза спинки точки Б оформить боковые срезы. Раствор вытачки по линии талии в боковом срезе /441-441'/ проектируют не менее 4,0 см для образования припуска на шов соединения подреза. |
|
Построение локтевой части рукава | ||||
|
9 |
Длина локтевой части рукава по верхнему срезу |
143-Н |
6,0... 10,0 см |
По продолжению плечевого среза вправо. |
|
10 |
Оформление подреза спинки. |
Б-Б2 |
Б-Б1 |
Вниз по линии бокового среза переда. Из точки Б2 восстановить перпендикуляр вправо - положение нижнего среза локтевой части рукава. |
Продолжение таблицы 10
|
Номер системы |
Наименование участка |
Обозначение отрезка в чертеже |
Расчетная Формула |
Способ откладывания отрезка |
|
11 |
Запас шва на соединение деталей подреза |
Б2-Б21 |
1,0...2,0 см |
По перпендикуляру вправо, соединить точки Б21 и Б прямой или плавной вогнутой кривой. |
|
12 |
Оформление нижнего среза локтевой части рукава |
Б21-Н1 |
4,0...5,0 см |
По перпендикуляру, проведенному из точки Б2 вправо. Соединить точки H1 и Н - линия низа рукава, оформить плавной кривой. /411(41)-21-11'-121'-143-Н-Н1-Б21-Б-441- 411/ - контур детали спинки, цельнокроеной с локтевой частью рукава. Рис. 43. |
|
Построение передней части рукава | ||||
|
13 |
Верхний срез передней части рукава |
146-Н2 |
143-Н |
По продолжению плечевого среза переда влево. |
|
14 |
Нижний срез передней части рукава |
Б1-Н3 |
Б21-Н1 |
По горизонтали влево от точки Б1. Соединить точки Н3 и Н2 прямой - уровень линии низа передней части рукава. |
|
15 |
Перевод верхнего среза передней части рукава |
Н2-Н21 |
1,0...3,0 см |
По линии низа, соединить точки Н21 и 146 плавной кривой, линию низа /Н21-Н3/ оформить плавной кривой. |
|
16 |
Оформление подреза переда |
Б-Б3 |
2,0 см |
Вниз по боковому срезу переда. /Б-Б3/ - запас шва на соединение подреза, соединить точки Б3 и Б1, оформить плавной кривой. |
Окончание таблицы 10
|
Номер системы |
Наименование участка |
Обозначение отрезка в чертеже |
Расчетная Формула |
Способ откладывания отрезка |
|
17 |
Уравнивание сторон подреза |
Б1-Б31 |
Б-Б21 |
Уравнять стороны подреза по локтевой части рукава, удлиняя /Б1-Б3/ влево. Точка Б3 1 - вершина бокового среза переда. |
|
18 |
Уточнение длины бокового среза переда |
Б31-441" |
Б-441 |
Уравнять по боковому срезу спинки, точка 441" - новая точка положения бокового среза переда на линии талии. /47-171 -161'-146-Н21 -Н3 -Б1 -Б31 -441"-47/ - контур детали переда, цельнокроеной с передней частью рукава. Рис. 43. |
Таблица 11 - Порядок расчета и построения ИМК изделия с длинным цельнокроеным подрезным рукавом
|
Номер системы |
Наименование участка |
Обозначение отрезка в чертеже |
Расчетная Формула |
Способ откладывания отрезка |
|
Преобразования чертежа БК изделия (рис. 42) | ||||
|
1 |
Размоделирова ние плечевой вытачки. |
333-333' |
1,0...2,0 см |
Перевести (0,5-1) раствора плечевой вытачки в пройму для плавного перехода рукава в деталь спинки. Точка 142(141) новое положение вершины проймы спинки. |
|
2 |
Понижение уровня плечевого среза переда. |
16-161 14"-145 |
0,5...1,0 см 0,5...1,0 см |
Вниз по линии горловины переда. Вниз по перпендикуляру к плечевому срезу. Соединить точки 161 и 14"(145). На рис. 42 /14"-145/ =0. |
|
3 |
Размоделирова- ние нагрудной вытачки |
353-353' |
2,0...4,0 см |
Размоделировать нагрудную вытачку в пройму и плечевой срез. В пройму перевести (0,5...1) раствора. 161'- новое положение вершины горловины переда, 146 - новое положение вершины проймы переда. |
|
4 |
Повышение уровня горловины спинки |
11-11' 121-121' |
0,5...1,0 см 0,5...1,0 см |
Вверх по вертикали. Соединить точки 11' и 121', повторяя контур горловины спинки. |
|
5 |
Перевод плечевого среза спинки в сторону переда |
142-143 |
0,5... 1,0 см |
Вверх по перпендикуляру к плечевому срезу. Соединить точки 121' и 143, продолжить линию плечевого среза вправо. |
|
6 |
Уровень положения подреза |
331-331' 351-351' |
0... 10,0 см 0...10,0 см |
Вниз по вертикали. Величина углубления зависит от модели и ширины рукава. Соединить точки 331' и 351' прямой |
Продолжение таблицы 11
|
Номер системы |
Наименование участка |
Обозначение отрезка в чертеже |
Расчетная Формула |
Способ откладывания отрезка |
|
7 |
Положение точек подреза |
331'(331)-Б З51'(351)-Б1 |
1,0...1,5 см 1,0...1,5 см |
Вправо по /331'-351'/ или /331 -351/. Влево по /331'-351'/ или /331-351/. Величина /Б-Б1/ больше или равна Т57. Из точки Б опустить вертикаль, пересечение с линией талии обозначить точкой 44. |
|
8 |
Оформление боковых срезов спинки и переда |
Б-441 Б-441' |
По модели |
Из вершины подреза спинки точки Б оформить боковые срезы. Раствор вытачки по линии талии в боковом срезе /441-441'/ проектируют не менее 4,0 см для образования припуска на шов соединения подреза. |
|
Построение локтевой части рукава | ||||
|
9 |
Длина локтевой части рукава по верхнему срезу |
143-Н |
Т33-/121-14/+ +П |
По продолжению плечевого среза вправо. Длина рукава по модели, из точки Н опустить перпендикуляр влево - уровень линии низа локтевой части рукава. |
|
10 |
Ширина рукава внизу |
Н-Н1 |
По модели |
По перпендикуляру из точки Н. |
|
11 |
Оформление подреза спинки |
Б-Б2 |
Б-Б1 |
По линии бокового среза переда. Соединить точки Б2 и H1 прямой. |
|
12 |
Запас шва на соединение деталей подреза |
Б2-Б21 |
1,0...2,0 см |
По /Б2-Н1/ вправо. Соединить точки Б21 и Б прямой или плавной вогнутой кривой. Оформить нижний срез локтевой части рукава плавной кривой. /411(41)-21-11'-121'-143-Н-Н1-Б21-Б-411/ - контур детали спинки, цельнокроеной с локтевой частью рукава. Рис. 43. |
|
Построение передней части рукава | ||||
Окончание таблицы 11
|
Номер системы |
Наименование участка |
Обозначение отрезка в чертеже |
Расчетная Формула |
Способ откладывания отрезка |
|
13 |
Верхний срез передней части рукава |
146-Н2 |
143-Н |
По продолжению плечевого среза переда влево. Из точки Н2 опустить перпендикуляр - уровень линии низа передней части рукава. |
|
14 |
Ширина рукава внизу |
Н2-НЗ |
/Н-Н1/- (0...2)см |
По перпендикуляру из точки Н2. Соединить точки Н3 и Б прямой - нижний срез рукава. Верхний и нижний срезы оформить по модели плавными кривыми. |
|
15 |
Оформление подреза переда |
Б-Б3 |
2,0 см |
Вниз по боковому срезу переда - запас шва на соединение деталей подреза. Соединить точки Б3 и Б1 прямой. |
|
16 |
Уравнивание сторон подреза |
Б1-Б3(Б31) |
Б-Б21 |
Соединить точки Б1 и Б3 плавной кривой, уравнять стороны подреза. На рис. 42 отрезок /Б3-Б31/=0. |
|
17 |
Уравнивание нижних срезов рукава |
Б1-Б-Н31 |
Н1-Б21 |
Уравнять длину срезов по нижнему срезу локтевой части рукава. |
|
18 |
Уточнение длины бокового среза переда |
Б3(Б31)-441" |
Б-441 |
Уравнять по боковому срезу спинки, точка 441"- новая точка положения бокового среза переда на линии талии. /47-171 -161' - 146-Н2-Н31 -Б -Б1 -Б3(Б31)- 441"-47/ - контур детали переда, цельнокроеной с передней частью рукава. Рис. 43. |
