2. 5 Внедрение малогабаритных уэцн
Для увеличения нефтедобычи на месторождениях, вступивших в позднюю стадию разработки, повышения производительности малодебитных скважин, а также вовлечения в разработку выше- и нижележащих нефтенасыщенных коллекторов и восстановления работы ранее бездействоваших скважин широкое применение находят методы ЗБС и бурения СМД.
Сегодня во многих нефтяных компаниях для выполнения планов по добыче нефти и сокращения капитальных вложений в строительство новых скважин осуществляется зарезка боковых стволов (ЗБС). Практика реализации этого метода свидетельствует о его технико-экономических преимуществах по сравнению с бурением новых скважин как за счет меньшей стоимости бурения, так и благодаря возможности использования существующих на месторождении системы сбора, транспорта нефти и газа, а также коммуникаций. Диаметр боковых стволов таков, что они могут эксплуатироваться установками 3-го и меньшего габаритов, например, условного габарита 2А (рис. 2.8.). Помимо ЗБС для достижения тех же целей нефтедобывающие компании рассматривают вопрос бурения скважин малого диаметра (СМД) а новых небольших месторождениях. Также с целью сокращения затрат в компаниях зачастую принимают решение о добуривании с помощью СМД нефтенасыщенных участков старых месторождений [18].
Рис. 2.8. Конструкция малогабаритных УЭЦН, используемых в боковых стволах
Технология бурения боковых стволов в последние годы получила широкое распространение. Она позволяет достичь следующих результатов:
увеличить добычу нефти на месторождениях, находящихся на поздней стадии разработки;
повысить производительность малодебитных скважин;
увеличить коэффициент извлечения нефти;
вовлечь в разработку выше- и нижележащие продуктивные пласты и ранее не задействованные участки пласта;
вернуть в эксплуатацию нефтяных скважины, которые не могли быть возвращены в действующий фонд другими методами.
Для эксплуатации скважин с какими-либо техническими ограничениями специально разработаны УЭЦН 2А и 3 габаритов. Их применение целесообразно в следующих условиях:
ремонтные скважины, где были установлены пластыри, за счет чего было уменьшено внутреннее проходное сечение;
разведочные СМД;
скважины со сверхнормативной интенсивностью набора кривизны ствола;
скважины с углом отклонения от вертикали 90º (горизонтальные участки).
Кроме того, установки малого габарита применяются в боковых стволах, в байпасных системах для исследования и мониторинга многопластовых скважин и в дуальных системах как для ОРЭ, так и для увеличения МРП скважин (поочередная работа УЭЦН).
УЭЦН 3-го габарита предназначена для работы в скважинах с минимальным внутренним диаметром колонны, равным 100 мм. Габаритный размер самой установки с кабелем составляет 95 мм (рис. 2.9.).
Установка 2А габарита оснащена насосом с диаметром по корпусу – 69 мм, ее максимальный габарит с учетом кабеля равен 82 мм, а рекомендуемый внутренний диаметр обсадной колонны – 88 мм (рис. 2.11.).

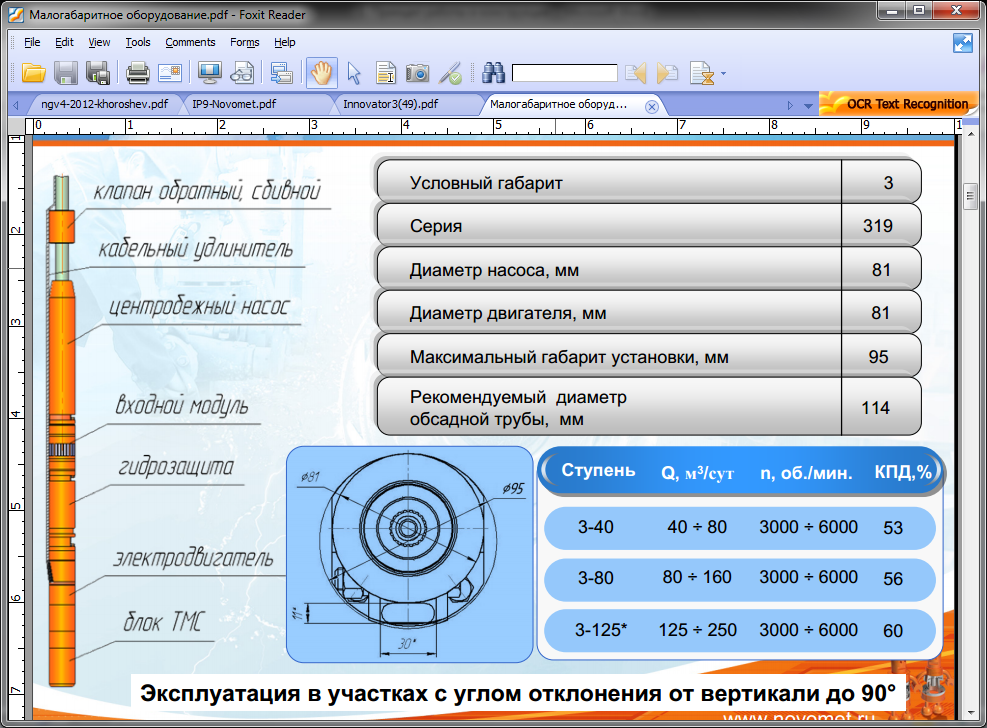

Рис. 2.9. Конструкция УЭЦН 3-го габарита

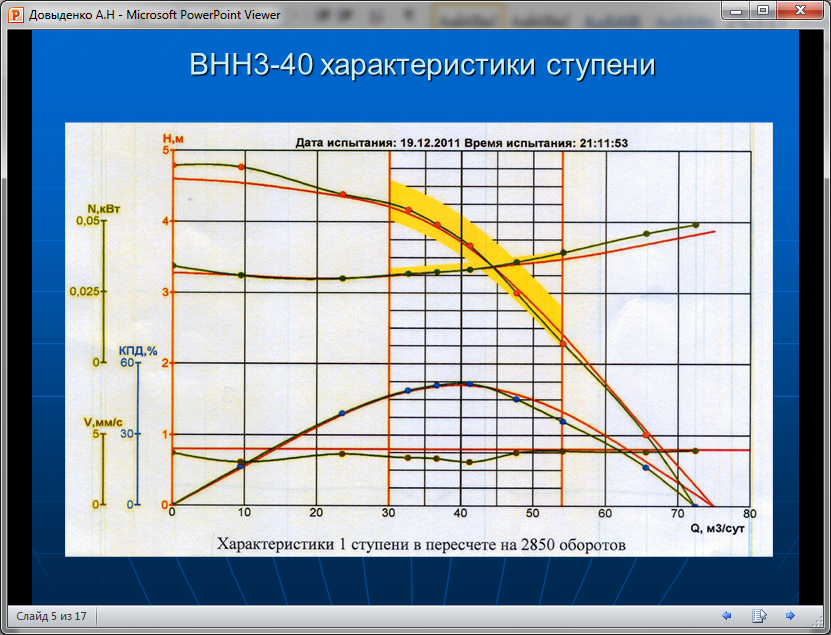

Рис. 2.10. Характеристики ступени УЭЦН 3-го габарита
В качестве привода для малогабаритных установок используются вентильные двигатели с наружным диаметром 81 мм и КПД 88, 6%.

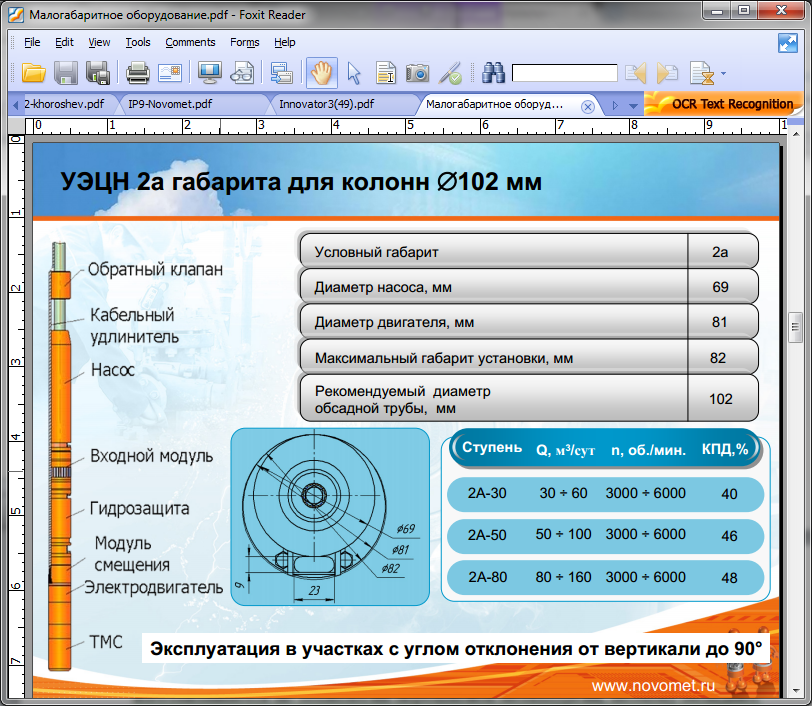

Рис. 2.11. Конструкция УЭЦН 2А габарита

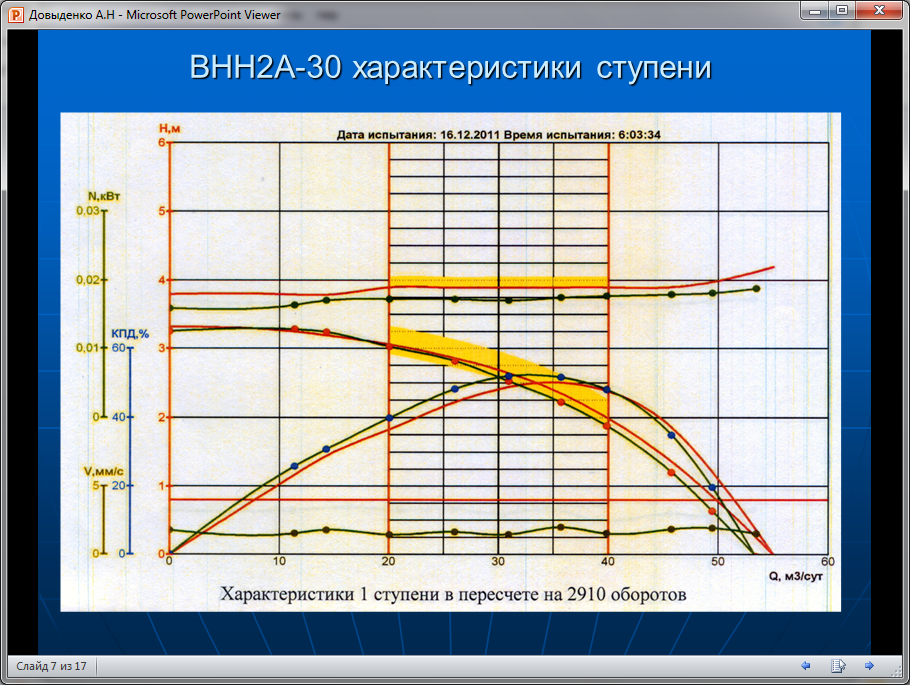

Рис.2.12. Характеристики ступени УЭЦН 2А габарита
При частоте вращения от 2850 до 6000 об/мин диапазон подач насосов в зависимости от ступени составляет 30-250 , КПД- 40-63%, а максимальный напор, создаваемый насосом, равен 3500 м. Ступени насоса изготавливаются по технологии порошковой металлургии, поэтому обладают высокой геометрической точностью и улучшенными характеристиками работы с газожидкостной смесью.
Каждая установка, спускаемая в боковой ствол, оснащена специальным центратором на основании двигателя (блока ТМС), который облегчает вход в боковой ствол. По всей длине бокового ствола на муфты НКТ устанавливаются протекторы для защиты кабельного удлинителя от механических повреждений [19].
