Порядок выполнения работы
-
Подготовить следующие чертежные принадлежности:
-
угольники двух видов: с острыми углами в 45 и с острыми углами в 60 и 30;
-
набор карандашей Т, ТМ, М (Н, НВ, В);
-
ластик для стирания карандашных линий;
-
набор лекал (можно одно комбинированное);
-
кнопки;
-
лист чертежной бумаги (ватман).
-
Ознакомиться с содержанием стандартов ЕСКД и проработать в рекомендуемой литературе материал по геометрическим построениям.
-
Закрепить на чертежной доске при помощи кнопок лист чертежной бумаги формата А3 горизонтального расположения.
-
Отступив от кромки листа слева 20мм, а справа, сверху и снизу по 5мм, провести рамку чертежа (рис. 1). Нанести контур основной надписи и дополнительной графы.
-
На свободном поле чертежа наметить положение осевых линий изображаемых фигур и приступить к выполнению геометрических построений. Это пока черновик и поэтому все линии должны быть тонкими, но четкими.
-
После выполнения всех геометрических построений, нанесения текста и размеров, оформляется основная надпись чертежа. Размеры ее приведены на рис.2, заполнение – рис.3. В квадратных скобках указан номер шрифта, рекомендуемый для заполнения этой графы. Надписи в остальных графах, а также размерные числа на чертеже выполнить шрифтом №3,5. Наименование фигур выполнить над их изображением шрифтом №7. Обозначение документа, например, КГ 1.012.000, расшифровывается следующим образом: КГ – кафедра графики; 012 – номер варианта; последние три индекса в задании №1 нумерации не имеют. Другие обозначения: "у" (учебная) – литера; ТГТУ – Тверской государственный техничес
кий
университет ЭС 0406 – номер группы.
Рис. 2. Размеры основной надписи
Р
ис.
3. Заполнение основной надписи

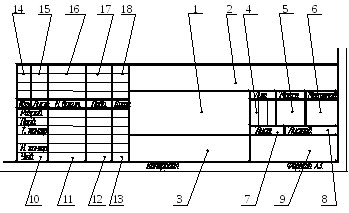

В графах основной надписи указывают:
-
В графе 1 – наименование детали (изделия). Оно должно соответствовать принятой терминологии и быть по возможности кратким, записываться в именительном падеже в единственном числе. Если наименование состоит из нескольких слов, то обязателен прямой порядок слов, например, "Колесо зубчатое". В наименовании изделий, как правило, не включают сведения о назначении и местоположении изделия.
-
В графе 2 проставляется обозначение документа (изделия) по ГОСТ 2.202-80. В обозначении изделия – детали можно закодировать любые сведения о детали. Например, ранее широко применялись предметная и обезличенная система обозначений. Эти системы обозначений позволяли, например, определить вид изделия, деталь это или сборочная единица. По обозначению детали можно было узнать обозначение сборочной единицы, куда данная деталь входит. Дополнительно при предметной системе одинаковые по назначению сборочные единицы имели и одинаковые обозначения, которые отличались только кодом или индексом изделия. Одно из достоинств этих систем было то, что обозначение проводилось очень просто непосредственно конструктором.
-
В графе 3 – обозначение материалов детали (графу заполняют только на чертежах деталей).
-
В графе 4 – литеру, присвоенную данному документу по ГОСТ 2.103–68; графу заполняют последовательно, начиная с крайней левой клетки.
-
В графе 5 – массу изделия по ГОСТ 2.109–73.
-
В графе 6 – масштаб в соответствии с ГОСТ 2.302–68.
-
В графе 7 – порядковый номер листа (на документах, состоящих из одного листа, эту графу не заполняют).
-
В графе 8 – общее число листов документа (графы заполняют только на первом листе).
-
В графе 9 – наименование или индекс предприятия (для студентов – ТГТУ ОГР 0405).
-
В графе 10 – характер работы, выполняемым лицом, подписывающим документ.
-
В графе 11 – фамилии лиц, подписавших документ.
-
В графе 12 – подписи лиц, фамилии которых указаны в графе 11.
-
В графе 13 – дату подписания документа.
-
В графе 14 – 18 – данные из граф таблицы изменений, которые заполняют в соответствии с требованиями ГОСТ 2.503–74.
Задание, выполненное в тонких линиях, предъявить преподавателю для проверки.
Внести в задание исправления в соответствии с замечаниями преподавателя и приступить к обводке чертежа. Оформление должно быть выполнено в соответствии со стандартами.
