3 Техническое оснащение грузовой станции
На грузовой станции выполняются следующие основные операции:
– технические – расформирование и формирование поездов, подача и уборка вагонов с грузовых фронтов, обработка составов по прибытию и отправлению;
– грузовые – погрузка, выгрузка.
3.1 Выбор погрузочно-разгрузочных механизмов и определение их количества
Минимальное количество погрузочно-разгрузочных машин определяется по формуле [8].
(3.1)
где Тр- время на ремонт машины в течение года (принимается 55 суток);
Qсут. - суточный объем грузопереработки, т/сутки;
Псм.- сменная производительность машин;
псм.- сменность работы грузового пункта.
Для переработки строительного груза, каменного угля и кокса выберем, экскаватор-погрузчик SDLG LGB680 (Нвыр=337 т/см), его характеристики приведем в таблице 3.1.
Таблица 3.1 - Технико-эксплуатационная характеристика
экскаватор - погрузчика
Параметры и размеры |
SDLG LGB680 |
Вместимость экскаваторного ковша, м3 |
0.3
|
Вместимость погрузочного ковша, м3 |
1 |
Грузоподъемность, т |
1.8 |
Объем ковша, куб.м |
1 |
Угол поворота колес, град. |
35 |
Удельный расход топлива, г/кВт*ч |
225 |
Мощность двигателя, кВт |
59 |
Строительный груз (щебень)
экскаватор-погрузчик.
Каменный уголь
экскаватор-погрузчика.
Кокс
экскаватор-погрузчик.
Погрузка зерна осуществляется через верхние люки вагон- хоппер отпускными трубами элеватора.
транспортера.
Выгрузка производится зерна из вагона хоппера одновременно из трех люков. (Нвыр=280 т/см).
Слив и налив пропана и пропан-бут. Выполняется с помощью компрессоров и насосов.
Бензин и топливо дизельное. Применяют слив самотечный и принудительный при помощи сифонов и насосов. Налив насосный.
3.2 Выбор типа и расчет параметров складов станции
Склады предназначены для кратковременного хранения грузов в периоды между приемом их к перевозке и погрузкой в вагоны, а также выгрузкой из вагонов и вывозом на склады грузополучателей. В складах выполняют операции по приему и выдаче грузов, сортировке их по направлениям, подборке отправок и др. По конструкции и условиям хранения груза склады делятся на крытые, открытые платформы или площадки.
Емкость склада или площадки для хранения грузов определяется по формуле [10].
(3.2)
где - расчетный суточный грузопоток, т;
- время, затраченное на хранение, сут.;
- коэффициент переработки по прямому варианту.
По найденной емкости определим потребную площадь склада, используя формулу [10].
, (3.3)
где - коэффициент проходов и проездов;
- удельная нагрузка на единицу площади склада, т/м2 .
Длину склада определим по формуле [10].
м (3.4)
Длина фронта определяется по следующей формуле [10].
ваг (3.5)
где - длина вагона, в который грузится данный груз, м.
Склад для зерна:

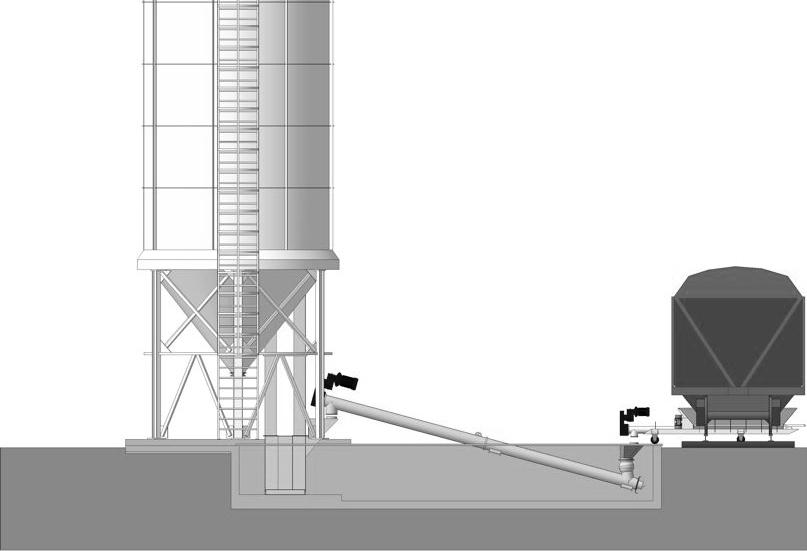

Зерно перевозится в хопперах, и хранится в элеваторе. Выгрузка производится механическим способом (рисунок 3.1).
Рассчитаем емкость склада по формуле (3.2) при = 2сут и=0,1.
E = 2074∙2∙(1-0,1)= 3733,2 т.
Далее рассчитаем площадь склада при =1,5,=0,8 т/м2 .
Fскл = м2.
Теперь мы можем найти длину склада:
Lскл = м.
Длина склада должна быть кратна 6, поэтому принимаем 1 склад длиной по 369 метров.
Рассчитаем длину фронта:
Lфр=ваг
Рисунок 3.1 – Механический способ выгрузки
Расчет открытой площадки для строительного груза, каменного угля и кокса. С применением экскаватор-погрузчик SDLG LGB680.(рисунок 3.2).
Рассчитаем емкость склада для строительного груза по формуле (3.2) при = 2сут и=0,1
E = 214∙2∙(1-0,1)=385,2т
По найденной емкости определим потребную площадь склада, используя формулу (3.3) при =1,5,=0,8 т/м2
Fскл = м2
Затем найдем длину склада по формуле (3.4)
Lскл = м
Рассчитаем длину фронта по формуле (3.5)
Lфр=ваг
Для каменного угля:
E = 1451∙2∙(1-0,1)=2611,8т
Fскл = м2
Lскл = м
Lфр=ваг
Кокс:
E = 321∙2∙(1-0,1)=577,8т
Fскл = м2
Lскл = м
Lфр=ваг
Рисунок 3.2 – Поперечный разрез открытой площадки с повышенным путем
Таблица 3.2 - Типы складов и их параметры
Род груза |
Тип склада |
Специа-лизация |
ПРМ |
Кол-во меха-низмов |
Вместимость фронта |
Суточный объем пере-работки |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Зерно |
элеватор |
погр. выгр. |
Транспортер Самотеком |
3 |
25 |
30 |
Строитель- ный груз |
откры- тый |
погр. выгр. |
Экскаватор-погрузчик |
1 |
3 |
4 |
Кам. уголь |
откры-тый |
погр. выгр. |
Экскаватор-погрузчик |
3 |
17 |
21 |
Кокс |
откры-тый |
погр. выгр. |
Экскаватор-погрузчик |
1 |
4 |
5 |
Пропан |
резер вуары |
погр. выгр. |
Насосный механизм |
6 |
6 |
19 |
Пропан-бут. |
резер вуары |
погр. выгр. |
Насосный механизм |
2 |
2 |
3 |
Топливо дизельное |
бункер |
погр. выгр. |
Насос Самотеком |
13 |
13 |
43 |
Бензин |
бункер |
погр. выгр. |
Насос Самотеком |
12 |
12 |
38 |
