Таблица 3.7

Допустимые уровни звукового давления и эквивалентные уровни звука на рабочих местах в производственных помещениях и на территории предприятий

162

163

Примечания: 1. В зависимости от условий и места расположения объекта в нормативные показатели таблицы следует вносить поправки: курортный район – 5

164

дБА; новый проектируемый городской или жилой район – ±0,5 дБА; жилая застройка, расположенная в существующей (сложившейся) застройке +5 дБА.

2. Эквивалентные уровни, дБА, для шума, создаваемого средствами транспорта (автомобильного, железнодорожного, воздушного) в 2 м от ограждающих конструкций зданий, обращенных в сторону источников шума, допускается принимать на 10 дБА выше уровней звука, указанных в таблице (для жилых зданий).

Принципы, методы и средства борьбы с шумами

Для защиты от шума применяются следующие основные принципы: снижение шума в источнике, ослабление его на пути распространения и применение административных (организационных) мер.

Устранения или ослабления шума в источнике достигают применением ряда конструктивных и технологических методов, в том числе: заменой механизмов ударного действия безударными; возвратно-поступательных движений вращательными; подшипников качения подшипниками скольжения; металлических деталей деталями из пластмасс или других незвучных материалов; соблюдением минимальных допусков в сочленениях; балансировкой движущихся деталей и вращающихся масс, смазкой, заменой зубчатых передач клиноременными и гидравлическими и т.п.

Так, замена прямозубых шестерен шевронными дает снижение шума на 4-5 дБ, зубчатых и цепных передач клиноременными и зубчато-ременными – на 8-10 дБ, подшипников качения на подшипники скольжения – на 12-14 дБ. Применение текстолитовых или капроновых шестерен в паре со стальными позволяет снизить шум на 9-11 дБ.

Ослабление шума на пути распространения достигается звукоизоляцией, звукопоглощением и применением архитектурно-планировочных и строительноакустических методов.

На производстве звукоизоляция реализуется устройством различных преград на пути распространения звуковых волн: кожухов, акустических экранов, кабин, выгородок, звукоизолирующих перегородок между помещениями и др. В жилой зоне с этой целью используют естественные или искусственные экраны.

Звукоизолирующая (ЗИ) способность преграды зависит от поверхностной плотности перегородки (G, кг/м2), частоты звука (f, Гц) и определяется по формуле:

ЗИ = 20 lg (G ×f ) -47,5 дБ

Звукопоглощение используется для снижения отражения звуковой энергии от

165

поверхностей преграды, а также увеличения звукопоглощающего фонда внутри производственных и других помещений и улучшения их акустических характеристик (сокращения времени реверберации).

Для звукопоглощения используются пористо-волокнистые материалы, звукопоглощающие свойства которых зависят от структуры материала, толщины слоя, частоты звука и наличия воздушного промежутка между слоем материала и отражающей стенкой.

Впористых материалах энергия звуковых волн частично переходит в тепловую за счет трения воздуха в порах и рассеивается. В качестве звукопоглощающих материалов и устройств применяют ультратонкое стекловолокно, капроновое волокно, минеральную вату, пористый поливинилхлорид, древесноволокнистые и минераловатные плиты на различных связках с окрашенной и перфорированной поверхностью.

Улучшения характеристик производственных и иных помещений добиваются увеличением их эквивалентной площади звукопоглощения путем размещения на их внутренних поверхностях звукопоглощающих облицовок, а также использованием штучных звукопоглотителей и кулис, представляющих собой объемные емкости различной формы, заполненные звукопоглощающим материалом, и подвешиваемых к потолку равномерно по помещению или над источниками шума (рис.3.13)

Наибольший эффект при акустической обработке помещений достигается в точках, расположенных в зоне отраженного звука, при этом акустически обработанная поверхность должна составлять не менее 60% от общей площади ограничивающих поверхностей.

Вузких и высоких помещениях целесообразно облицовку размещать на стенах, оставляя нижние части стен (до 2 м высотой) необлицованными, либо проектировать конструкцию звукопоглощающего подвесного потолка.

Если площадь поверхностей, на которых возможно размещение звукопоглощающей облицовки мала(менее 60% от общей площади внутренних поверхностей), рекомендуется применять дополнительно штучные поглотители, подвешивая их как можно ближе к источнику шума, либо предусматривать устройство щитов в виде звукопоглощающих кулис.

166

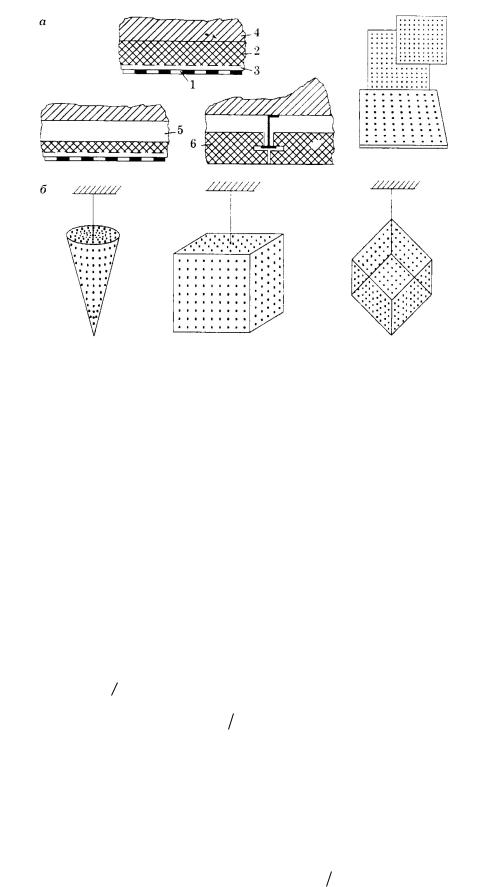

Рис. 3.13. Акустическая обработка помещений:

1 – защитный перфорированный слой; 2 – звукопоглощающий материал; 3 – защитная стеклоткань; 4 – стена или потолок; 5 – воздушный промежуток; 6 – плита из

звукопоглощающего материала.

Эффективность акустической обработки помещения (в зоне отраженного звука) определяется по формуле:

Lобл = 10lg B2 , дБ, B1

где B1 и B2 – постоянные помещения до и после облицовки. B1 = A1(1 − α1) , где A1 – эквивалентная площадь звукопоглощения до проведения акустической обработки помещения, м2 и может быть определена по времени реверберации

эквивалентная площадь звукопоглощения помещения после его акустической

шумового режима в жилых районах, включают в себя ряд градостроительных

167

приемов таких как: вынос из селитебных зон шумных промышленных объектов; использование территориальных разрывов между источниками шума и жилой застройкой; районирование и зонирование жилых территорий и объектов с учетом интенсивности источников шума; использование рельефа местности, специальных искусственных экранов-выемок, насыпей, экранов-стенок, экрановзданий жилого и нежилого типа, озеленения и др.

Строительно-акустические методы включают в себя различные конструктивные и строительные средства: планировку помещений; использование звукопоглощающих конструкций (стен, перекрытий, окон и т.п.); снижение шума санитарно-технического оборудования и др.

Административные меры заключаются в регламентировании работ промышленных объектов, отдельных агрегатов, машин и оборудования, особой организации движения транспорта и т.п.

В качестве средств для временной защиты людей от шума и в случаях, когда применение других методов борьбы с шумами недостаточно, применяются индивидуальные средства. Они бывают внутреннего и наружного типов. К внутренним относятся вкладыши, закладываемые в слуховой канал уха, а к наружным – наушники, шлемы, каски.

Вкладыши бывают многократного (определенной формы и размеров) и однократного использования. Вкладыши многократного использования изготавливаются из эластичных материалов (литая или пористая резина, пластмассы, эбонит и др.), а для однократного – из рыхлых и легко деформируемых материалов (хлопковая вата, ультра- и супертонкое волокно и др.).

Вкладыши многократного использования более эффективны по сравнению с вкладышами однократного пользования, однако последние более удобны в эксплуатации – облегчают их подбор, не вызывают болевых ощущений и раздражений кожи наружного слухового прохода.

Противошумные наушники, шлемы и каски более эффективны, чем вкладыши. Они плотно прилегают к голове вокруг слуховых каналов (что достигается наличием эластичных уплотнительных валиков по краям чашек наушников), создают минимальное раздражающее действие. Однако применять их рекомендуется при высоких уровнях шума (более 120 дБ). Это вызвано тем, что использование их более двух часов может вызывать сильное раздражающее действие.

168

Основными методами борьбы с аэродинамическими шумами является установка глушителей в сечениях истечения газов и звукоизоляция источника, поскольку методы по их снижению в источнике образования малоэффективны.

Для снижения шума аэродинамических установок и устройств (вентиляционные установки, воздуховоды, пневмоинструмент, газотурбины, компрессоры и др.) применяются поглощающие (активные), отражающие (реактивные) и комбинированные глушители шума (рис. 3.14).

В глушителях активного типа снижение шума происходит за счет превращение звуковой энергии в тепловую в звукопоглощающем материале, размещенном во внутренних полостях. Наиболее распространенным элементом активных глушителей являются облицованные звукопоглащающим материалом каналы круглого и прямоугольного сечения.

Такие глушители называют трубчатыми. Чтобы достичь большей эффективности снижения звука в канале располагают звукопоглощающие

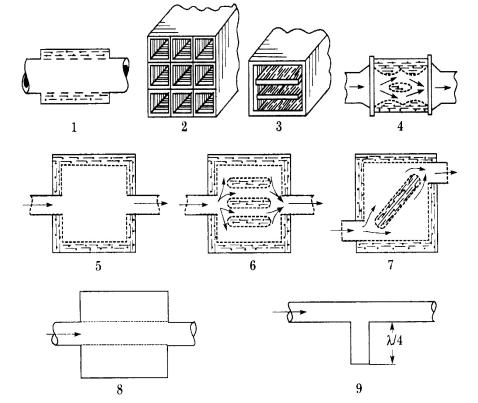

Рис. 3.14. Глушители шума: 1, 2, 3, 4 – соответственно трубчатые, сотовые, пластинчатые и цилиндрические глушители; 5, 6, 7 – камерные глушители; 8, 9 – резонансные глушители

пластины, цилиндры, соты. Такие глушители называют соответственно пластинчатыми, цилиндрическими и сотовыми. Если канал состоит из отдельных камер, то глушители называют камерными.

В глушителях реактивного типа шум снижается за счет отражения энергии
