Лабораторная работа № 3
ВЕСЫ НАПРЯЖЕНИЯ
Цель работы: определение разности потенциалов, приложенной к двум параллельным плоским пластинам, путём измерения силы притяжения этих пластин друг к другу.
1. Введение
Связь между силой взаимодействия пластин F и разностью потенциалов U между ними можно установить следующим образом. Две заряженные пластины, расстояние между которыми равно d, образуют плоский конденсатор (РИС. 1). Нижняя пластина с зарядом –q находится в электростатическом поле, создаваемом верхней пластиной с зарядом +q. Если расстояние между пластинами много меньше их линейных размеров, то электрическое поле верхней пластины можно считать однородным. Тогда модуль силы притяжения, испытываемой нижней пластиной, определяется по формуле
F
Eq
,
(1)
где Е – модуль напряжённости поля, создаваемого верхней пластиной в тех точках, где находится нижняя пластина, q – модуль заряда нижней пластины.
+q
d
–q

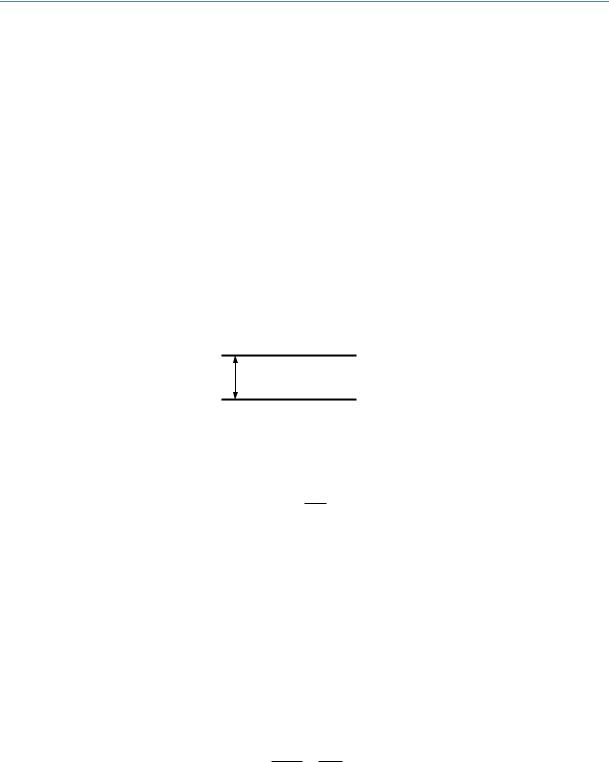

Рис. 1
Модуль напряжённости электрического поля Е, создаваемого пластиной, в приближении бесконечно большой плоскости, определяется по формуле
где
σq S
E |
σ |
, |
(2) |
|
2ε |
||||
|
0 |
|
||
|
|
|
– поверхностная плотность заряда q на верхней пластине, S – площадь
верхней пластины, ε0 – электрическая постоянная (ε0 = 8,85∙10–12 Ф/м).
Заряд q определяется электрической ёмкостью конденсатора С и разностью потенциалов U:
|
|
q CU , |
|
где C |
ε S |
– электрическая ёмкость плоского конденсатора. |
|
0 |
|||
|
|
||
|
d |
|
С учётом (2) и (3) модуль силы притяжения пластин F равен
(3)
|
2 |
|
F |
q |
|
2ε S |
||
|
||
|
0 |
Из (4) находим разность потенциалов U
ε S |
|
0 |
|
2d |
2 |
|
U |
2 |
|
.
(4)
3
Если пластины круглые (
мет вид
S |
πD |
2 |
|
||
4 |
|
|
|
|
U d |
2F |
. |
(5) |
|
ε S |
||||
|
|
|
||
|
0 |
|
|
, где D – диаметр пластин), то формула (5) при-
U |
2d |
2F |
|
|
D |
πε |
|
|
|
|
. |
(6) |
||
|
|
0 |
||
|
|
|
|
2. Описание установки и метода измерений
Для определения разности потенциалов, приложенной к двум параллельно расположенным пластинам, служит прибор, называемый весами напряжения (РИС. 2). Медная круглая пластина М укреплена неподвижно на изолированной подставке; сверху на пластине М расположены эбонитовые изоляторы. Над пластиной помещён диск А из алюминиевой фольги того же диаметра, что и пластина М. Эти пластины образуют плоский конденсатор. Для получения однородного поля между пластинами они располагаются на расстоянии d, малом по сравнению с диаметром D пластин. Диск А подвешен на металлических нитях Н, являющихся одновременно проводниками, подводящими к диску напряжение, и на металлической пружине П, по удлинению которой .можно определить силу взаимодействия F между пластинами. При включении напряжения диск А под действием электрического поля притягивается к диску М. Затем, не выключая напряжения, вращением блока Б медленно растягивают пружину до отрыва диска А. В этот момент сила упругости пружины станет равной силе взаимодействия между заряженными пластинами.
П |
~ 220 В |
|
N
H
A
M
D
Рис. 2
Закон Гука устанавливает связь между относительным изменением длины тела
l и модулем растягивающей (сжимающей) силы F: l
l |
|
F |
, |
(7) |
|
l |
E S |
||||
|
|
|
где l – первоначальная длина, S – площадь сечения, Е – модуль Юнга.
Силу взаимодействия пластин F, равную силе упругости Fупр, определяют из (7) по абсолютному удлинению пружины l:
4
F k l ,
(8)
где k – коэффициент, характеризующий упругие свойства пружины (значение k дано на установке). Изменение длины пружины l определяют с помощью катетометра, показанного на РИС. 3. Перемещением рейки R добиваются совмещения визирной нити В и метки N на пружине. Отсчёт производят по миллиметровой шкале, нанесённой на стойку, с помощью нониуса С, точность которого 0,1 мм. Измеряемое напряжение подаётся на пластины А и М от вторичной обмотки повышающего трансформатора. В работе определяется амплитудное значение этого переменного напряжения.
|
R |
B |
C |
|
|
|
Рис. 3 |
3. Порядок выполнения работы
1.При помощи блока Б опускают диск А до тех пор, пока он, не касаясь эбонитовых изоляторов, подойдёт очень близко к ним (0,5–1 мм).
2.Включают тумблер Р, находящийся на корпусе прибора. Под действием электрического поля диск А притянется к диску М и опустится на изоляторы.
3.Определяют катетометром положение h1 нижней метки N.
4.Медленно вращают блок Б до момента отрыва диска А от изоляторов.
5.После затухания колебаний пластины определяют новое положение h2 нижней метки N.
6.Все операции, указанные в ПП. 1-5, повторить не менее трёх раз. Результаты за-
нести в ТАБЛИЦУ 1.
4. Обработка результатов измерений
Данные установки: d = …; D = …; k = …
5
Таблица 1
Определение разности потенциалов
№ п/п |
h1 мм |
h2, мм |
l, м |
F, Н |
U, В |
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
Среднее |
|
|
|
|
|
1. Вычисляют удлинение (деформацию) пружины |
l h2 h1 . |
2.Находят силу взаимодействия по формуле (8).
3.Определяют амплитудное значение переменной разности потенциалов U по формуле (6).
4.Рассчитывают погрешность U:
F |
|
|
k |
2 |
|
|
2 |
|
|
2 |
|
|
|
|||
|
|
|
h |
h |
|
, |
|
|
||||||||
|
|
|
|
|
|
|
1 |
|
|
2 |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
F |
|
|
k |
|
|
(h |
|
|
2 |
|
|
|
|
|||
|
|
|
|
|
|
h ) |
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
2 |
|
1 |
|
|
|
|
|
|
|
d |
2 |
|
|
|
|
2 |
|
1 |
|
F |
2 |
|||
U U |
|
|
|
D |
|
|
||||||||||
|
|
d |
|
|
D |
|
4 |
|
|
F |
. |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
(Относительные погрешности |
π |
и |
ε |
|
малы, ими можно пренебречь). Записы- |
|||||||||||
|
|
|
0 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
π |
|
ε |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
|
|
вают окончательный результат.
Дополнительное задание
Ответить на вопросы:
а) Как изменится удлинение пружины, если диск А будет иметь меньший диаметр?
б) Как вычислить F, если d сравнимо c D?
5. Контрольные вопросы
1.В чём заключается метод определения разности потенциалов U?
2.Какие предположения были сделаны при выводе расчётной формулы?
3.Вывести формулу электрической ёмкости плоского конденсатора.
4.Как рассчитывается сила взаимодействия пластин?
