ТСМ I
.pdfУчреждение образования «БЕЛОРУССКИЙ ГОСУДАРСТВЕНЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
А. А. Сакович
ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ
Часть I
Тексты лекций для студентов специальности:
1-36 07 01 02 «Машины и оборудование предприятий строительных материалов и изделий»
Минск 2015
1
Содержание
Введение................................................................................................................... |
3 |
Общая характеристика строительный материалов............................................ |
18 |
Сырьевые материалы для производства неметаллических и силикатных |
|
материалов ............................................................................................................. |
32 |
Добыча, транспортировка, предварительная подготовка и хранение сырьевых |
|
материалов ............................................................................................................. |
47 |
Классификация измельчаемых материалов........................................................ |
54 |
Измельчение материалов в ТНиСМ .................................................................... |
63 |
Процессы формирования в ТНиСМ .................................................................... |
72 |
Разновидности портландцементов и специальные цементы ........................... |
92 |
Технология изделий на основе минеральных вяжущих веществ .................. |
102 |
Строительные смеси, основные характеристики............................................. |
117 |
Применение строительных смесей.................................................................... |
131 |
2
ВВЕДЕНИЕ
Примерно 75 тысяч лет назад человек стал использовать природное вулканическое стекло для изготовления наконечников стрел.
Примерно 14 тысяч лет назад он стал применять нагрев природного обсидиана при его обработке и около 5 тысяч лет назад научился варить искусственные стёкла. Первые стеклоизделия использовались в основном как украшения: найденная археологами бусина из Фив имеет возраст 4 500 лет.
Родина первых изделий из стекла – Малая Азия, оттуда стекло перешло
вЕгипет. Именно там были изобретены технологические приёмы, которыми
взначительной степени пользуются и по сей день (например, стеклодувная трубка). Затем центром стеклоделия стал Древний Рим, а впоследствии эту технологию освоили в Византии и Венеции. Далее этим искусством овладели жители Европы: Германия, Богемия, Франция.
Обжиг глин с целью повышения их твёрдости и водостойкости стали применять примерно за 5 000 лет до н.э. Так зародилась керамика, и первоначально это были в основном предметы быта – посуда и украшения. Первый пример использования керамических изделий в строительстве относится к IV – III вв. до н.э. Именно тогда появились первые глинобитные жилища, при этом для обжига использовали костры, которые раскладывали с наружной части обжигаемой стены. Кирпич стали применять в Древнем Египте и Вавилоне. В Древнем Риме и Древней Греции изготавливали кирпич, черепицу, керамические трубы уже в промышленных масштабах. При раскопках в Риме обнаружены фрагменты водопровода, относящегося к эпохе рабовладения. В бытовой керамике (посуда, украшения) ведущая роль принадлежит материалам Востока (родина фарфора – Китай).
Вяжущие вещества и бетоны на их основе – древнейшие строительные материалы. Первые искусственные вяжущие – строительный гипс, а затем и известь – были использованы при строительстве уникальных сооружений:
-бетонной галереи египетского лабиринта (3600 г. до н.э.);
-фундаментов древнейших сооружений в Мексике;
-римского Пантеона, перекрытого бетонным куполом диаметром 42,7
м.
Несколько тысячелетий известь и гипс оставались единственными искусственными вяжущими. Только в XVIII веке в Англии появляются новые вяжущие композиции, дающие камень, не разрушающийся в воде: в 1756 г. Джон Смит – гидравлическая известь; 1796 г. – Д. Паркером запатентован романцемент, и только в 1824 году Джозефом Аспдином получен патент «На усовершенствованный способ производства искусственного камня, названного портландцементом».
На Руси силикатные материалы появились в IX – X веках в домонгольский период:
-стекло – в основном в виде украшений, сосудов;
-керамика – в виде посуды, игрушек, украшений, плиток для полов.
3
Развитие производства вяжущих веществ было связано со строительством древних городов: Киева, Новгорода, Пскова, Ростова, Владимира, Москвы. Известковый раствор был использован в Х в. при сооружении Десятинной церкви в Киеве, в ХI в. – при сооружении Каложской цервки в г. Гродно. На извести в XVв. Были сложены стены московского Кремля.
Татаро-монгольское нашествие надолго затормозило развитие Руси, в том числе и развитие технологии силикатных материалов. В возрождении этих производств особая роль принадлежит Москве. Центром керамических ремёсел стала Гончарная Слобода в районе Таганки, где производили посуду, игрушки и даже музыкальные инструменты. Первый стекольный завод на Руси был построен под Москвой в селе Духанино в 1635 г., а в 1668 г. в селе Измайлово – второй стекольный завод, принадлежащий лично царю Алексею Михайловичу. Затем количество стекольных заводов значительно выросло: 1760г. – 25, 1804 г. – 150, 1883 г. – 196, 1913 г. – 275.
300 лет назад в Александровском саду на реке Неглинной появился первый завод по производству вяжущих материалов.
В1584 г. Иваном Грозным был создан «Каменный приказ», который ведал заготовкой камня, выпуском кирпича, производством извести.
В1853 г. в России был построен первый завод по производству портландцемента (имел производительность около 4 000 тонн в год). Затем были пущены заводы в Риге (1866г.), Щурове (1870 г.), Пунане-Кунда (1871 г.), Глухозёрске близ Петербурга (1887 г.), Амвросиевке (1896 г.), Вольске
(1897 г.) и т.д.
К 1910 году в России насчитывалось около 30 цементных заводов, общей мощностью около 1 млн. тонн цемента в год.
ВБеларуси первый завод был открыт в Волковыске в 1914 году. Российские учёные внесли весомый вклад в развитие всех ветвей
технологии силикатных материалов. В стеклоделии важнейшие теоретические разработки принадлежам М.В. Ломоносову. В 1735 году он основал Усть-Рудницкую стекольную фабрику, где всего за 3 года провёл 2184 опытные плавки стекла, «коих не токмо рецепты сочинял, но и материал своими руками развешивал и в печь ставил...» Изобретателем русского фарфора (1745 г.) и основателем первого фарфорового завода был Д.Н. Виноградов.
Огромная заслуга в создании портландцемента принадлежит Е.Г. Челиеву, который в 1825 году в своей книге «Полное наставление, как приготовить дешёвый и лучший мергель или цемент, весьма прочный для подводных строений...» обобщил опыт улучшения свойств В.М., который был накоплен при восстановлении Кремля, разрушенного после войны 1812 года.
В настоящее время тугоплавкие неметаллические и силикатные материалы – это сотни тысяч продуктов и изделий, без которых не возможно
4
представить нашу жизнь. Они используются в промышленности, строительстве, быту, науке.
Характеристика производства силикатных материалов в Республике Беларусь
Промышленность строительных и силикатных материалов является одним из крупнейших потребителей топливно-энергетических ресурсов.
Затраты топлива на производство некоторых видов силикатных материалов представлены в Таблице 1.
Вид материала |
|
Единица измерения |
|
Расход топлива, кг. усл. |
|
|
|
|
|
|
топл. |
Стекло листовое |
|
тонна |
390 |
||
Известь |
|
тонна |
290-305 |
||
Цемент (мокрый способ) |
|
тонна |
|
215, сухой – 190 |
|
Кирпич керамический |
|
1000 шт. усл. кирп. |
250 |
||
Блоки из ячеистого бетона |
|
м |
3 |
|
90, с учётом затрат на |
|
|
|
|
цемент и известь |
|
|
|
|
|
|
Таблица 1 - Затраты топлива на производство силикатных материалов в Республике Беларусь
За 1998 год в Республике Беларусь произведено:
-1517 тыс. тонн цемента;
-760 тыс. м 3 сборного железобетона и бетона;
-1284 млн. шт. условного кирпича стеновых материалов (силикатный кирпич и ячеистый бетон);
- 8108 тыс. м 2 плитки керамической всех видов; - 568 тыс. тонн извести;
- 407 тыс. м 2 минеральной ваты и изделий из неё;
-12627 тыс. м 2 стекла листового;
-569 млн. шт. кирпича глиняного.
Как видно из таблицы 1 производство силикатных материалов требует больших энергозатрат, в 1998 году по сравнению с 1989 годом удельный вес энергозатрат в себестоимости строительных материалов увеличился в 2-4 раза.
Вид продукции |
1989 г. |
1997 г. |
Цемент |
25 |
56 |
Известь |
29 |
47 |
Кирпич керамический |
14,5-31 |
29-53 |
Силикатные стеновые изделия |
4,3-13 |
11,2-37,7 |
5
Таблица 2 - Удельный вес энергозатрат в себестоимости производства некоторых видов силикатных материалов, %
Энергоёмкость производства силикатных материалов зависит от уровня технологии, автоматизации и механизации производства.
Энергоёмкость производства керамического кирпича в 1999 г. (кг. усл. топл.):
1.ОАО «Радошковический керамический завод» - 224;
2.ОАО «Минский завод силикатных материалов» - 240;
3.ОАО «Брестский комбинат силикатных материалов» - 268;
4.ОАО «Керамин» - 263;
5.ОАО «Керамика» (Витебск) – 331;
6.Петриковский кирпичный завод – 348;
7.Горыньский комбинат силикатных материалов – 412;
8.Обольский керамический завод – 365.
Энергоёмкость производства извести в 1999 году (кг. усл. топл.):
1.АП «Берёзовский комбинат силикатных материалов» - 277;
2.Климовический комбинат силикатных материалов – 293;
3.ОАО «Любаньский комбинат силикатных материалов» - 295;
4.ОАО «Гродненский комбинат силикатных материалов» - 302;
5.ОАО «Красносельскцемент» - 319;
6.ОАО «Забудова».
Энергоёмкость производства силикатного кирпича в 1999 году (кг. усл. топл.):
1.ОАО «Гомельстройматериалы» - 49,4;
2.ОАО «Оршастройматериалы» - 61,5;
3.ОАО «Гродненский комбинат силикатных материалов» - 67;
4.ГП «Могилёвский комбинат силикатных изделий» - 70,5;
5.АП «Минский комбинат силикатных изделий» - 71,4;
6.Климовический комбинат силикатных материалов – 79,6;
7.ОАО «Любаньский комбинат силикатных материалов» - 83,4;
8.АП «Сморгоньсиликатобетон» - 84,6;
9.ОАО «Берёзовский комбинат силикатных материалов» Энергоёмкость производства цемента в 1999 году (кг. усл. топл.):
1.Белорусский цемзавод – 255;
2.ПО «Кричевцементношифер» - 239;
3.ОАО «Красносельскцемент» - 275.
Основной вклад в энергоёмкость производства гипсовых вяжущих принадлежит:
1.ОАО «Белгипс»;
2.ОАО «Забудова».
Основной вклад в энергоёмкость производства стекла принадлежит:
1.Листовое – ОАО «Гомельстекло»;
2.Сортовое:
6
-Борисовский хрустальный завод;
-стеклозавод «Нёман»;
3.Тарное:
-Гродненский стеклозавод;
-«Стеклозавод Елизово».
Задачей курса ОТНиСМ является выявление и изучение общих проблем, способов их решения, характерных для всех ветвей силикатной технологии.
Важнейшей задачей на пути развития технологии является снижение материальных, топливных и энергетических затрат. Основными путями решения этой задачи являются:
-наиболее полное использование сырья, уменьшение потерь, использование некондиционного сырья и техногенных продуктов, являющихся промышленными отходами;
-концентрация производства и использование более мощного оборудования.
Вид энергии |
|
Размерность |
Эквивалентность, т. у. т. |
||
тепловая |
|
1 Гкал |
0,175 |
||
Электрическая |
|
1000 кВт ч |
0,280 |
||
Пар технологический |
|
1 т. |
|
0,109 |
|
Вид топлива |
|
Размерность |
Эквивалентность, т. у. т. |
||
Дизельное топливо |
|
1 т. |
|
1,45 |
|
Бензин |
|
1 т. |
|
1,49 |
|
Мазут |
|
1 т. |
|
1,37 |
|
Природный газ |
|
1000 м |
3 |
1,15 |
|
|
|
|
|
||
Дрова |
|
1000 м |
3 |
0,36 |
|
|
|
|
|
||
Торф |
|
1 т. |
|
0,34 |
|
Керосин |
|
1 т. |
|
1,47 |
|
Древесные опилки |
|
1 м |
3 |
|
0,110 |
|
|
|
|
|
Таблица 3 - Перевод различных видов энергии в условное топливо с использованием тепловых эквивалентов
7
Понятия о вяжущих материалах, керамике, стекле и стеклообразном состоянии
Жизнь людей тесно связана с силикатными материалами, не удивительно, так как в их основе лежит самое распространённое в природе сырьё. Содержание в земной коре кремнезёма составляет 12% и плюс к этому ещё 75% SiO 2 входит в состав алюмосиликатов. В природе семейство
силикатов насчитывает более 500 видов минералов. К этому перечню человек добавил существенное количество новых искусственно синтезированных минералов.
Общие свойства силикатных материалов:
-высокая механическая прочность;
-огнестойкость;
-химическая стойкость и т.д.
При всём своём многообразии силикатные материалы могут быть разделены на три большие группы:
минеральные вяжущие;
керамика;
стекло.
Минеральными вяжущими веществами называют: порошкообразные материалы, образующие при смешивании с водой пластичную удобоукладываемую массу, застывающую со временем в прочное камнеподобное тело.
По существу, вяжущее вещество – это полуфабрикат. Главная его ценность в том, что тесто на его основе способно со временем «склеивать» в монолит рыхлый заполнитель. На этом основано получение бетонов и строительных растворов.
Керамика – это искусственный камень, получаемый обжигом до спекания минерального (в основном глинистого) сырья, прошедшего специальную технологическую подготовку. Высокие физико-технические свойства керамики обеспечиваются значительной плотностью камня, в котором стекловидная фаза склеивает кристаллы силикатов, алюминатов, алюмосиликатов кальция, магния и других соединений.
Стекло – это аморфное вещество, обладающее механическими свойствами твердого тела.Стеклом называются все аморфные тела, получаемые путем переохлаждения расплава независимо от химического состава и температурной области затвердевания, и обладающие механическими свойствами твердых тел в результате постепенного увеличения вязкости; при этом процесс перехода из жидкого состояния в стеклообразное состояние обратим.
Получают стекла в основном из расплавов путем их переохлаждения и затвердевания.При нагревании стекловидного вещества постепенно
8
размягчаются, становятся пластичными, а затем переходят в расплав. Переход из жидкого состояния в стеклообразное состояние обратим.

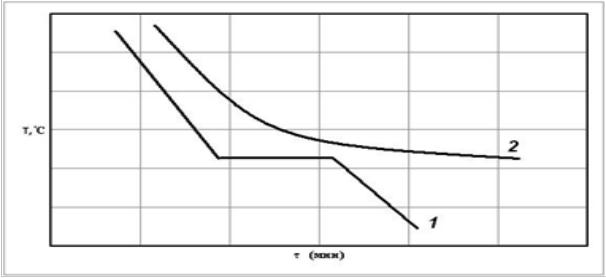

Рисунок 1 – Диаграмма затвердевания стекла 1 – кривая охлаждения расплава кристаллического вещества,2 – кривая охлаждения расплава стекловидного вещества.
9
Классификация ТНиСМ
ВЯЖУЩИЕ
Портландцемент
Шлакопортландцемент
Общестроительные
Гипс
Известь и др.
Декоративные
СТРОИТЕЛЬНЫЕ
Тампонажные
Полимерные
Строительные
Сульфатостойкие
Глиноземистые и др.
Для литейных форм
НЕСТРОИТЕЛЬНЫЕ |
|
Зубные цементы |
|
Радиционнозащитные
Для укрепления грунтов
КЕРАМИКА
СТРОИТЕЛЬНАЯ
ХИМИЧЕСКИ СТОЙКАЯ
ТОНКАЯ
СПЕЦИАЛЬНАЯ
ОГНЕУПОРНАЯ
Кирпич, камни, плита облицовочная и половая, черепица и др.
Кислотоупорные трубы, химическая посуда и др.
Хозяйственная
Химическая
Электрохимическая
Для радиоэлектронной, атомной, авиационной, ракетной техники
Для теплотехнических, метеллургических, энергетических агрегатов
СТЕКЛО
|
|
|
Строительное |
|
СТЕКЛО |
|
|
|
|
|
|
Архитектурно-декаративное |
|
|
|
|
|
|
|
|
|
|
Техническое |
|
|
|
|
|
|
|
|
|
Химико-лабораторное |
|
|
|
|
Электровакуумное |
|
|
|
|
|
|
|
|
|
Оптическое |
|
|
|
|
Тарное |
|
|
|
|
|
|
|
|
|
Посудное и художественное |
|
10
СТЕКЛОКРИСТАЛЛИЧЕСКИЕ |
|
|
Промышленного |
МАТИАЛЫ |
|
|
|
|
|
|
|
|
|
Строительного назначения |
|
|
|
|
|
|
|
|
|
|
|
|
|
