Трансформаторы_тепла_2013_ЭГиТ Володин
.pdfУчреждение образования «Белорусский государственный технологический университет»
Кафедра энергосбережения, гидравлики и теплотехники
Володин В. И.
Трансформаторы тепла
Лекции – 22 часа Практические занятия – 12 часов
Зачет
Минск 2012
© В.И.Володин
1
Литература
1.Мааке, В. Учебник по холодильной технике / В. Мааке, Г.Ю.Эккерт, Ж.Л.Кошпен. – М.: Изд-во МГУ, 1998. – 1142 с.
2.Холодильные машины: Учебник для студентов втузов / А.В. Бараненко [и др.]; под общ. ред. Л.С. Тимофеевского. – СПб.: Политехника, 1997.
–992 с.
3.Янтовский, Е.И. Промышленные тепловые насосы / Е.И. Янтовский, Л.А. Левин. – М.: Энергоатомиздат, 1989. – 128 с.
4.Рей, Д. Тепловые насосы / Д. Рей, Д. Макмайкл.
–М.: Энергоиздат, 1982. – 224 с.
БГТУ. Кафедра ЭГиТ |
2 |
1. Основы
трансформации тепла
Введение
Классификация энергии
4
Консервативная энергия
•топливо (уголь, дрова, газ, нефть и т.п.);
•ядерная энергия;
•энергия микроструктуры;
•энергия механическая движения атомов и молекул;
•энергия механическая макроструктур и др.
5
Низкопотенциальная энергия
Теплота окружающей среды:
•атмосферного воздуха;
•грунта;
•водных источников.
Вторичные энергетические ресурсы (ВЭР):
• тепловые (0–70 оС).
6
Высокопотенциальная энергия
Потенциал выше, чем у потребителя (бытовые и
производственные устройства потребляющих энергию из вне):
•(температура, давление, уровень электромагнитных полей);
•энергия Солнца, ветра, перепада высот уровня рек, геотермальная энергия.
Вторичные энергетические ресурсы (ВЭР):
• тепловые (>150 оС).
7
Трансформатор тепла
Устройства, служащие для переноса теплоты от теплоотдатчика – источника низкой температуры (ИНТ) Тх к теплоприемнику – источнику высокой температуры (ИВТ) Тг, называются трансформаторами тепла.
Чтобы осуществить такое преобразование тепла, необходимо затратить внешнюю энергию: механическую, электрическую, химическую и др.(температура, давление, уровень электромагнитных полей).
Классифицируются по температурному уровню по отношению к температуре окружающей среды:
•холодильные (криогенные);
•теплонасосные;
•комбинированные.
8

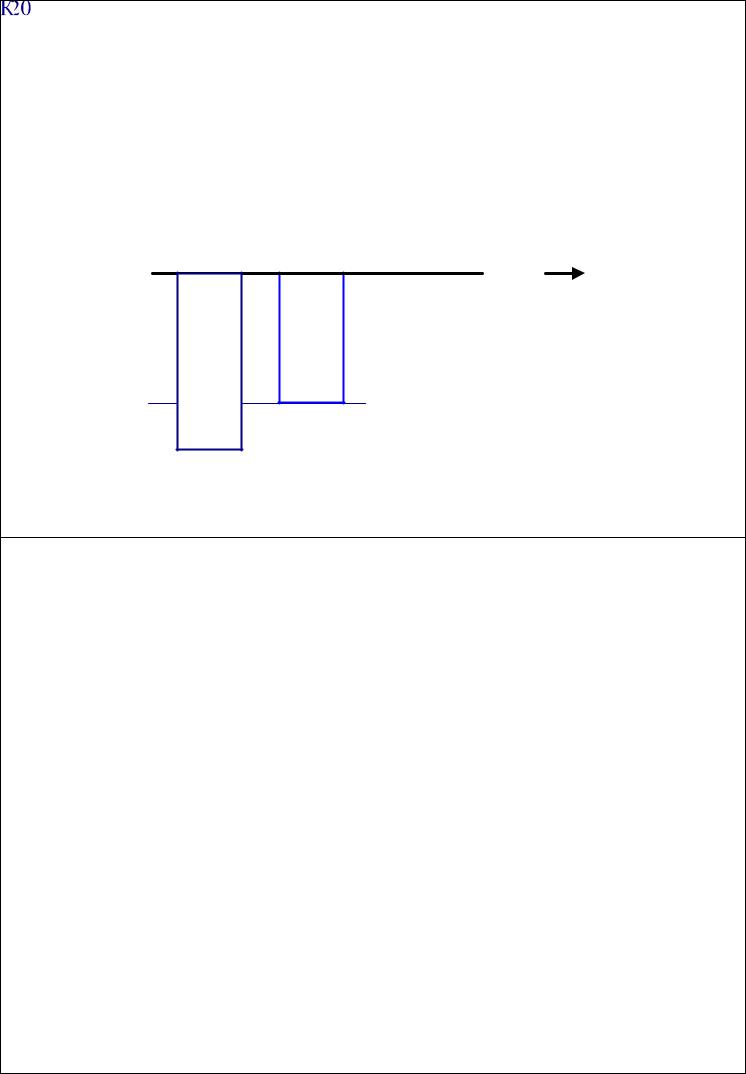

Классификация трансформаторов тепла
Криогенная установка
Тх ³ То.с., Тг > То.с.
Холодильная установка
Тх < То.с., Тг = То.с.
Теплонасосная |
установка |
|
|
|
|
Комбинированная установка |
|||
|
|
|||
|
|
|
|
Тх < То.с.,
Тг > То.с.
9
Физические основы трансформации тепла
Принципы трансформации тепла
В основе трансформации тепла лежат процессы понижения (повышения) температуры рабочего вещества в обратном (холодильном) цикле, основанные на:
•дросселировании (эффект Джоуля-Томсона);
•расширении с совершением работы;
•вихревом эффекте (эффект Ранка-Хильша);
•термоэлектрическом эффекте (эффект Пельтье);
•фазовых превращениях рабочего вещества: при подводе теплоты испарение и десорбция, при отводе теплоты – конденсация и абсорбция.
Данные процессы лежат в основе работы компрессорных, газовых, теплоиспользующих и термоэлектрических трансформаторов тепла.
10
Компрессорные трансформаторы тепла
Для работы компрессорных трансформаторов тепла используется процесс дросселирования.
Дросселирование (эффект Джоуля-Томсона) – понижение
давления рабочего вещества в процессе протекания его через сужение в канале или какое либо местное сопротивление без совершения полезной работы. Физически падение давления в
процессе дросселирования обусловлено диссипацией энергии потока, расходуемой на преодоление местного сопротивления. Таким местным сопротивлением может быть диафрагма, вентиль, пористая среда, капилляр и др.
Компрессорные трансформаторы тепла используют механическую работу. Одним из элементов этих машин является компрессор, сжимающий (повышающий давление) и перемещающий паро- и газообразное рабочее вещество.
11
Компрессорные трансформаторы тепла
А – камера с испарителем.
В – компрессор.
С – дроссель.
D – конденсатор.
12

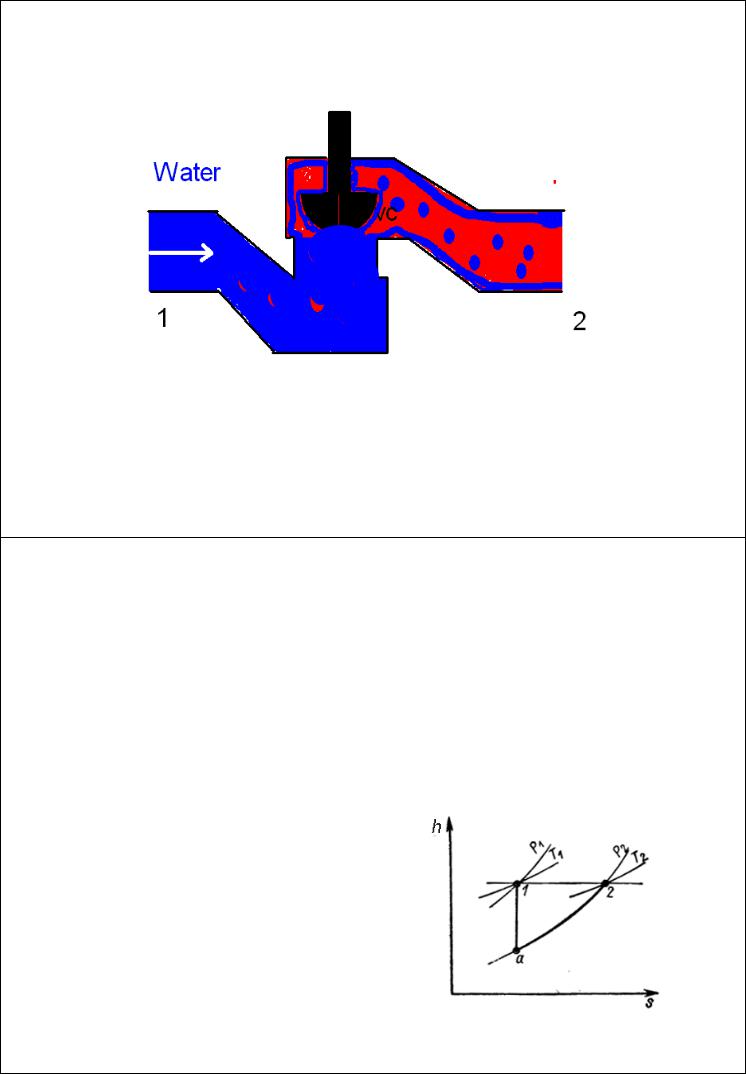

Дросселирование газа или пара
p1, T1, v1 |
x |
p2, T2, v2 |
|
|
c1 |
|
c2 |
с1 с2, |
|
|
h1 = h2, |
|||
|
|
|
||
|
x |
|
p1 > p2, |
|
|
|
v1 |
< v2, |
|
|
|
|
||
|
|
|
s1 |
< s2. |
13

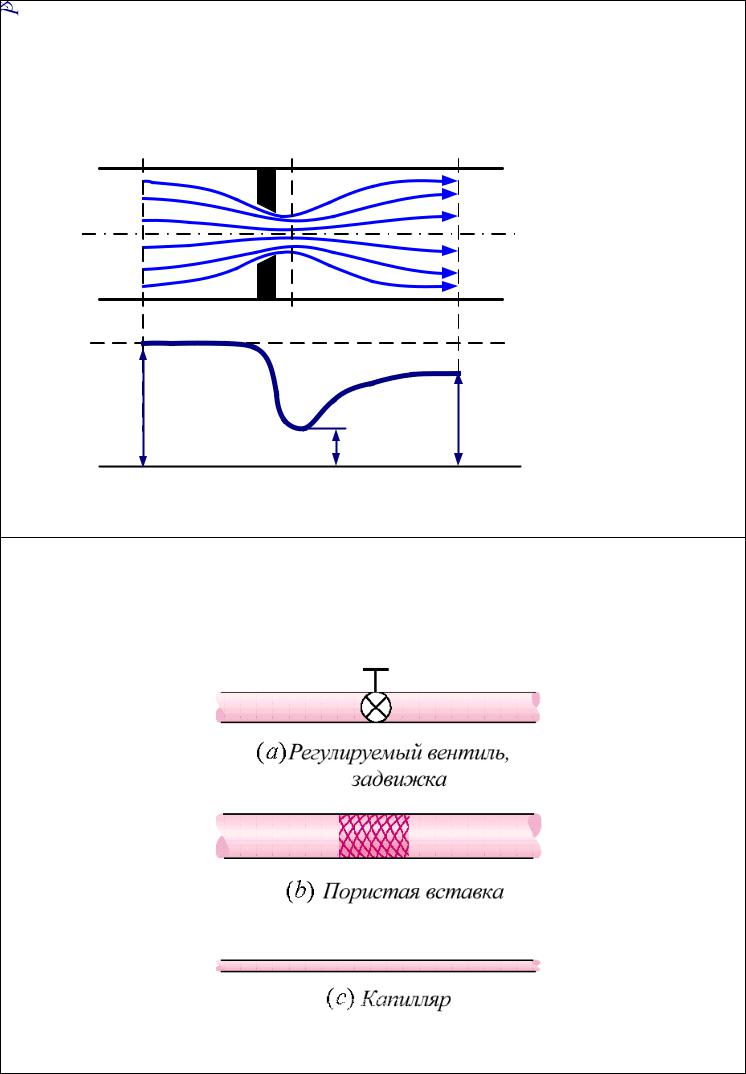

Устройства для дросселирования
14
Дросселирование
|
|
Жидкость + Пар R12 |
Жидкость R12 |
||
|
|
|
Состояние (1) Насыщенная жидкость, x=0
Psat = 0.9607 MPa Tsat = ?
Hliq = ?
Состояние (2) Жидкость+Пар, x=?
Psat = 0.1826 MPa Tsat = ?
Hliq = ?
15
Первый закон термодинамики для потока
dqвн + dqтр = dh + сdс + gdy + dlтех + dlтр ,
если
dqвн = 0, gdy = 0, dlтех = 0; dqтр = dlтр , с1 с2 ,
то
h1 = h2.
16
Изменение температуры рабочего вещества при дросселировании
(∂T ∂р)h |
= |
Т(∂v ∂Т ) |
р |
− v |
. |
ср |
|
|
|||
|
|
|
|
|
Дифференциальный дроссель эффект (коэффициент дросселирования)
αh = (∂T∂р)h . Знак зависит от (∂v∂Т )р и Тv .
Интегральный дроссель эффект
р2
(Т2 −Т1 )= òαhdp.
р1
17
Изменение температуры рабочего тела при дросселировании
|
|
|
|
|
|
|
|
|
|
|
|
|
|
αh = |
Т (∂v ∂Т )р |
− v |
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ср |
|
||
Дроссель эффект идеального газа |
|
|
|||||||||||||||
|
|
|
|||||||||||||||
pv = RT, |
то |
|
|
|
R |
|
= |
v |
. |
|
|
|
|
|
|
||
|
|
|
p |
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
Т |
|
|
|
|
|
|
|||||
Если |
(∂v ∂Т )р |
= |
v |
, |
то |
α |
h |
= 0 и T |
= T . |
|
|
||||||
Т |
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
2 |
1 |
|
|
||||
Если |
(∂v ∂Т )р |
< |
|
v |
|
, |
|
то |
α |
h |
< 0 и T |
> T . |
|
|
|||
Т |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
2 |
1 |
|
|
|||||
Если |
(∂v ∂Т )р |
> |
v |
|
|
, |
то |
α |
|
> 0 и T |
< T . |
|
|
||||
Т |
|
|
h |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
2 |
1 |
|
|
18
Изменение температуры рабочего тела при дросселировании
æ |
¶T |
ö |
|
æ |
T2 |
-T1 |
ö |
|
|
||
ç |
÷ |
Þ |
ç |
÷ |
, p2 - p1 < 0 |
||||||
|
|
- p |
|||||||||
αh = ç |
¶p ÷ |
ç p |
2 |
÷ |
|||||||
è |
|
øh |
|
è |
|
1 |
øh |
|
|
||
|
|
|
|
|
|
|
|
ß |
|
|
|
|
|
|
|
αh > 0, |
|
T2 < T1, |
|||||
|
|
|
|
αh < 0, |
|
T2 |
> T1, |
||||
|
|
|
|
αh = 0, |
|
T2 |
= T1. |
19

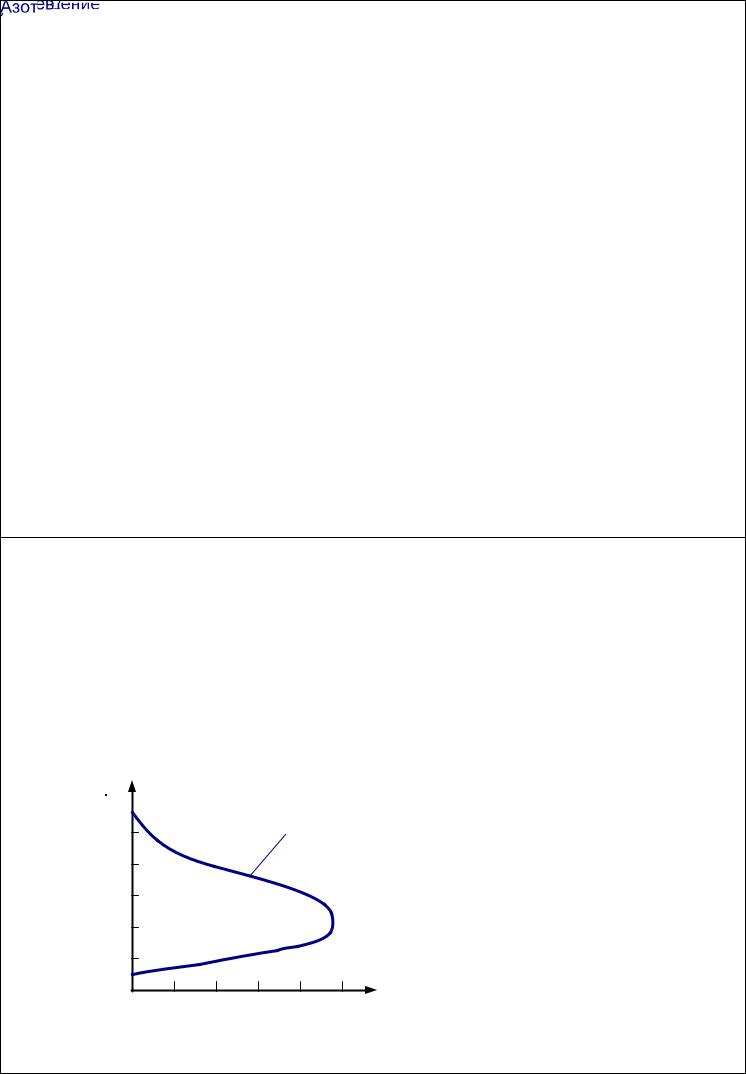

Кривая и температура инверсии
Состояние рабочего вещества, при котором αh = 0, называется точкой инверсии эффекта дросселирования, а
геометрическое место точек инверсии на диаграмме состояния называется кривой инверсии.
Температура при которой αh для данного газа меняет знак, называется температурой инверсии.
20
