Хід роботи

1. Зняти переднє колесо

2. Зняти амортизатор

3. Вийняти вісь верхнього ричала

4. Зняти пружину

5. Зняти бризовик

6. Відкрутити болти кріплення супорта

7. Зняти ступицю переднього колеса

8. Зняти важіль поворотнього кулака

9. Зняти нижній важіль

¦Практична робота №

ТЕМА Зняття, розбирання, збирання та встановлення задньої підвіски.

МЕТА Навчитися знімати ,розбирати, збирати та встановлювати задню підвіску.

ОБЛАДНАННЯ РОБОЧОГО МІСЦЯ Набір ключів, набір викруток, оправки, домкрат, знімачі.

Теоретичні відомості

Зняття і встановлення задньої підвіски. Для зняття підвіски вивішують зад автомобіля і встановлюють його на підставки. Потім:

знімають задні колеса і від'єднують карданний вал від фланця ведучої шестерні головної передачі;

від'єднують шланг гідроприводу гальм від сталевої трубки, встановленої на мосту, і приймають заходи, що запобігають витоку рідини з системи гальм (наприклад, ставлять різьбові заглушки);

від'єднують від кузова кронштейн заднього троса стоянковогогальма, знімають відтяжну пружину переднього троса і, відвернувши контргайку і регулювальну гайку, звільняють задню гілку троса;

від'єднують від кронштейна на балці моста тягу приводу регулятора тиску і від'єднують верхні кінці амортизаторів;

поставивши під балку гідравлічний домкрат, від'єднують повздовжні і поперечну штанги від кронштейнів на кузові і, опустивши домкрат, знімають міст. Потім від'єднують від кронштейнів балки заднього моста амортизатори і повздовжні і поперечну штанги.

Рис. 1. Задня підвіска

Установку підвіски задніх коліс проводять в послідовності, зворотній зняттю. При цьому слід встановлювати на підвісці пружини тієї ж групи, що і на передній підвісці. У виняткових випадках, коли на передній підвісці встановлені пружини групи А "з жовтою маркіровкою), а для задньої підвіски пружин такої групи немає, допускаєтся установка на задній підвісці пружин групи В (із зеленою маркіровкою

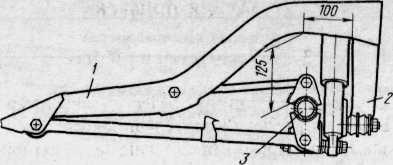

Щоб правильно затягнути пружні втулки шарнірів штанг і амортизаторів, навантажують задню частину автомобіля так, щоб відстань від балки 3 до лонжерона заміряна в 100 мм від кронштейна 2 поперечної штанги .(РИС 2), становилоб 125 ММ Після цього затягують, динамометричним ключем гайки на болтах кріплення повздовжніх і поперечний штанг, а також на пальцях кріплення амортизаторів до балки моста і до кузова

Рис. 2. Схема установки задньої підвіски

Хід роботи

1. Зняти заднє колесо

2. відєднати карданний вал

3. Від’єднують гідропривід гальм

4. Від’єднують повздовжні та поперечні тяги
