Завдання 5 дослідження ребер та граней многогранника
Умова. Вказати назву многогранника, положення всіх його ребер та граней, визначити натуральну величину одного з ребер загального положення й кути тайого нахилу до площин проекцій П1 і П2, побудувати сліди ребра загального положення.
Приклад виконання завдання наведений на рис. 6.
Мета завдання: засвоєння матеріалу за властивостями проекцій прямих і розвиток просторових понять по ортогональних проекціях многогранника.
Порядок виконання завдання
1. За даними табл. 5 відповідно до індивідуального варіанта завдання накреслити проекції многогранника й позначити буквами проекції всіх його вершин.
2. Позначити подвійними лініями неспотворені проекції ребер многогранника, подвійними дужками – натуральні величини кутів їхнього нахилу до площин проекцій П1 і П2.
3. Указати назву многогранника: чи це призма, чи піраміда – правильна або неправильна, пряма або похила, скільки містить кутів (кількість кутів відповідає числу бічних ребер), наприклад: правильна шестикутна піраміда, похила трикутна призма.
4.Указати на аркуші положення всіх ребер.
5. Способом прямокутного трикутника визначити натуральну величину будь-якого ребра загального положення й кути ійого нахилу до П1 та П2, для чого побудувати два прямокутних трикутники, один на П1, другий – на П2. Перевірити правильність побудов, порівнявши вимірником натуральну величину ребра по гіпотенузах трикутників, побудованих на П1, і П2.
6. Побудувати проекції горизонтального сліду Н та фронтального сліду F одного з ребер загального положення. Побудова слідів стає зрозумілою із прикладу виконання завдання (рис. 6).

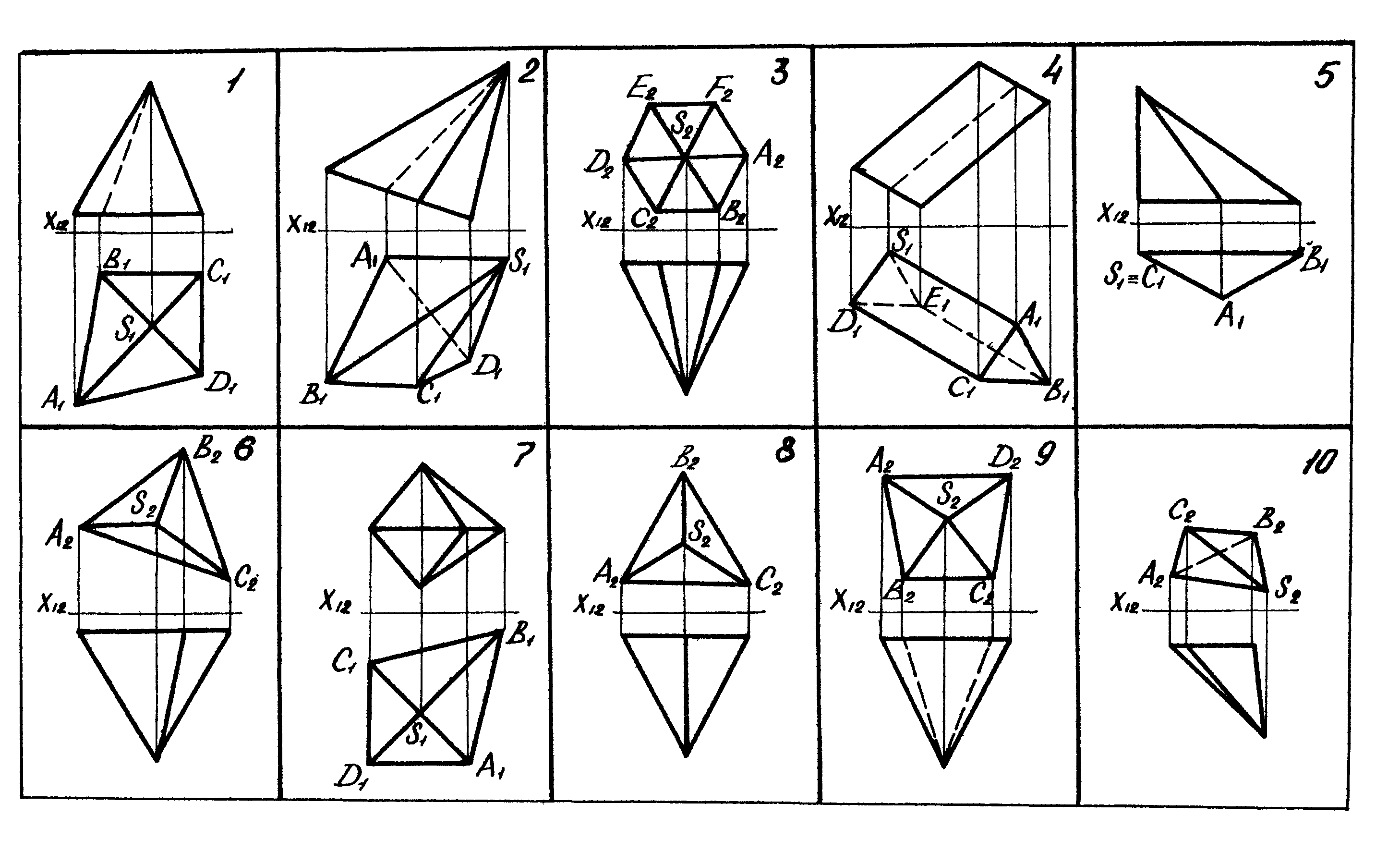

Таблиця 5
Продовження таблиці 5

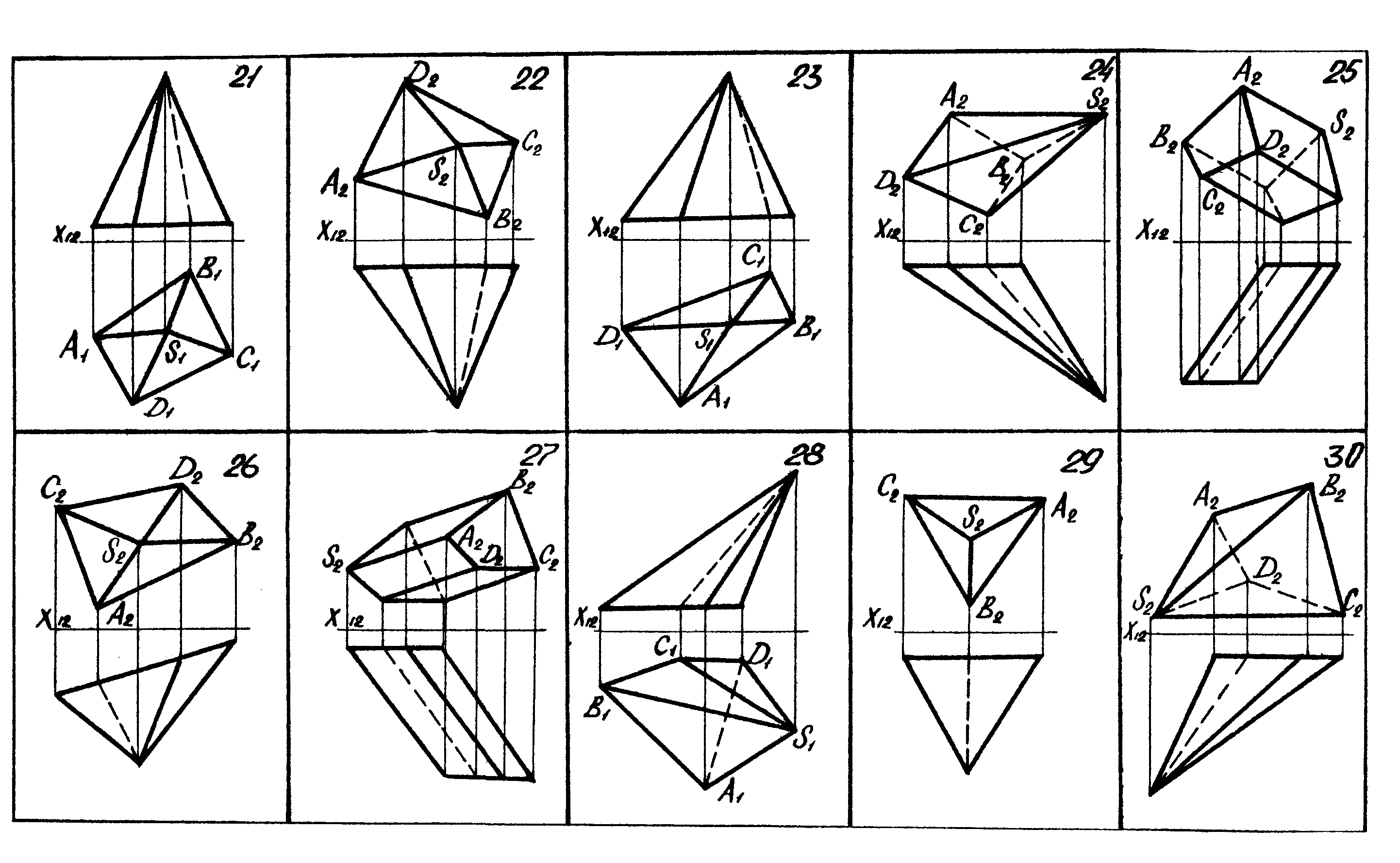

Закінчення таблиці 5
Дослідження
ребер та граней многогранника
Похила трикутна піраміда.
Ребра:
загального положення: SA, SB, SC.
фронтальні ребра: АВ, ВС, АС.
Грані:
загального положення: SAB, SAC, SBC.
фронтальне: ABC.
Рис. 6
Завдання 6 конструювання многогранника
Умова завдання
1. Сконструювати замкнену многогранну поверхню, що включає задані геометричні фігури.
2. Побудувати три ортогональні проекції многогранника та його ізометрю).
3. У таблиці вказати положення всіх ребер і граней многогранника (знак "-" означає відсутність паралельності чи перпендикулярності до даної площини проекцій).
4. Визначити повноту задання параметрів многогранника.
Мета завдання: закріпити теоретичний матеріал із побудови ортогональних креслень точок, прямих, площин, розташування геометричних елементів відносно площин проекцій, основ теорії параметризації; розвинути просторове уявлення про геометричну форму фігури за її описом.
Рекомендації до виконання завдання. Умова завдання подана у вигляді опису 2–3 граней із зазначенням їх положення відносно площин проекцій та деяких метричних параметрів многокутників цих граней (табл. 6).
Виконувати завдання рекомендується з побудови першої трикутної або чотирикутної грані. Причому слід ураховувати, що в більшості варіантів кількість заданих метричних параметрів не відповідає параметричному числу даного многокутника. Отже, конструюючи грані, слід брати до уваги положення інших заданих граней, що містять ребра-сторони першого многокутника. Так, якщо задана грань АВS перпендикулярна до П2 , то, очевидно, сторону АВ заданої грані ABCD (паралельно П1) слід розташувати у фронтально проектуючому положенні.
Далі бічні грані конструюються за метричними параметрами на площині многокутника основи, а потім розвертаються навколо сторін цього многокутника до заняття ними відповідних положень (рис. 7).
Результати аналізу трьох проекцій многогранника заносяться в таблицю довільних розмірів із зазначенням положення кожного ребра та грані. За координатами точок многогранника будується ізометрія многогранника з позначенням вершин і невидимих ліній.
Параметричний аналіз починається з розрахунку числа параметрів многогранника (параметри форми та параметри положення). Далі підраховується число заданих параметрів (параметри геометричних умов і метричні). Різниця цих чисел являє собою число вільних параметрів. Завдання оформлюється за зразком (рис. 8) на аркуші формату A3 олівцем.
Таблиця 6
Елементи фігури Параметри |
Полож. граней |
Елементи фігури Параметри |
Полож. граней | |||||||
П1 |
П2 |
П3 |
П1 |
П2 |
П3 | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |||
1 |
ABC AB=30, BC=60 ABS BS=80, AS=50 |
|| |
|
|
12 |
ABC AB=70,AC=80, BC=50 ABS AS=30, BS=100 |
|
|| |
| |
2 |
ABC AB=50,AC=80, BC=50 BCS BS=80, CS=40 |
|| |
|
|
13 |
ABCD AB=60,CD=80 ABS AS=90 CDS CS=70, DS=40 |
|
|| |
| |
3 |
ABC AB=70,AC=60, BC=90 BCS BS=90 |
|| |
|| |
|
14 |
ABCD AB=30,BC=70,AC=90 ABS BS=40 CDS CS=90 |
|| |
|
| |
4 |
ABCD AB=70 BC=60,BD=70,CD=90 BCS BS=100, CS=60 |
|| |
|| |
|
15 |
ABCD ABS BSC BS=90, CS=50 |
|| |
|
| |
5 |
ABCD AB=40 BC=80,AD=50,CD=90 BCS BS=90, CS=40 |
|| |
|| |
|
16 |
ABCD AB=90,BC=60,CD=30 ABS CDS CS=90, DS=80 |
|| |
|
|| | |
6 |
ABCD AB=90 BC=80,AD=60,AC=50 ADS AS=45, DS=90 |
|| |
|| |
|
17 |
ABCD AB=50,BC=80,CD=70,AD=90,AC=60 ABS AS=90, BS=50 |
|| |
|
| |
7 |
ABCD AB=90 BC=80,AC=60,AD=60 CDS CS=20, DS=70 |
|| |
|| |
|
18 |
ABCD AB=60,BC=90,CD=60 BCS BS=90, CS=40 CDS |
|| |
|
| |
8 |
ABCD AB=60,BC=90,CD=70 ABS AS=100 BCS |
|| |
|| |
|
19 |
ABCD AB=60,BC=90,CD=70 ABS AS=90 CDS |
|| |
|
| |
9 |
ABCD AB=70,CS=90,CD=70 ABS AS=90, BS=50 CDS DS=40 |
|| |
|
|
20 |
ABC AB=90,BC=100 ABC=90 ABS AS=100, BS=40 BCS |
|| |
|
| |
10 |
ABCD AB=90,BC=100,CD=70 ABS AS=90, BS=50 BCS |
|| |
|
|
21 |
ABC AB=60,BC=60,AC=60 ABS AS=70, BS=30 AS=90 |
|| |
|
| |
11 |
ABCD AB=70,BC=60,AC=60 ABS AS=100, BS=60 ADS |
|
|| |
|
22 |
ABCD AB=90,BC=70 ABS AS=90, BS=60 CDS DS=100 |
|| |
|
|
Закінчення таблиці 6
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |||
23 |
ABCD AB=90,BC=70,AC=70 AD=40 ABS AS=80, BS=40 |
|
||
|
|
27 |
ABCD AB=90, BC=90,AD=60CD=70 ABS BCS BS=100 |
|| |
|| |
|| | |
24 |
ABCD AB=70,BC=40,AC=60 AD=90 ADS AS=90, DS=40 |
|
||
|
|
28 |
ABC AB=60,BC=70 ABS BCS BS=90 |
|| |
|| |
| |
25 |
ABCD AB=70,BC=80,AD=60 CD=90 ABS AS=100, BS=60 |
|| |
||
|
|
29 |
ABCD AB=80, BC=80,CD=80,AD=80 ABS AS=100,BS=45 BCS |
|| |
||
|
| |
26 |
ABC AB=60,BC=60,AC=60 ABS AS=90 BCS |
||
|
||
|
|
30 |
ABCD AB=60,BC=70,CD=90,AD=30,AC=130 ABS AS=80,BC=40 |
|| |
|
|
Рис. 7
Рис. 8
