ления поворотом объектива. Видеонаблюдение осуществляется че- рез различные проемы и отверстия в ограждающих помещение конструкциях (открытые окна, форточки, подвесные потолки, замочные скважины, вентиляционные шахты и т. п.), а также че- рез специально просверленные для этой цели отверстия в стенах.

Гораздо легче организовать видеонаблюдение на открытой местности. Система скрытого видеонаблюдения может быть замаскирована в кронах деревьев, скамейках, урнах и любых других предметах, а также в расположенных рядом автомобилях (например, в боковом зеркале или автомобильной антенне). Если не удается установить скрытую систему видеонаблюдения на требуемом расстоянии, используются системы дальнего наблюдения [5].

Фоторазведка

Фоторазведка является самым распространенным видом стратегической и тактической разведки. Она используется в косми- ческой и воздушной разведке, а также наземной (агентурной) и морской разведке.

Фоторазведку можно подразделять по способу ее применения на перспективную, маршрутную, панорамную, обзорную и детальную.

Фоторазведка может осуществляться как в видимом диапазоне, так и в ИК-диапазоне с применением оптоэлектронных преобразователей [7].

Несмотря на значительные достижения в области создания видеосистем скрытого наблюдения, в настоящее время для ведения разведки широко используются и фотографические средства. Особенно часто они применяются, когда нет необходимости вести постоянное наблюдение, а необходимо получить несколько снимков объекта или снять копию документа.

Для этих целей выпускаются миниатюрные фотоаппараты в обычном исполнении и закамуфлированные под предметы повседневного пользования (наручные часы, зажигалку или медальон). Если требуется произвести фото-снимки внутренних полостей различных предметов, недоступных для непосредственного наблюдения, используются специальные эндоскопы.

Средства фоторазведки широко используются для снятия фотокопий документов. Портативная система D-45 предназначе- на для быстрой пересъемки документов, оснащена камерой с

– 31 –

широкоугольным объективом. Система позволяет переснять до 800 документов форматом А4 и А5 [5].

Компьютерная разведка

Современные системы разведки перехватывают не только переговоры, ведущиеся по радиоканалам, но и информацию, обрабатываемую в ЭВТ.

К таким системам относится система перехвата информации, обрабатываемой на ЭВМ модели 4625-COM-INT. Система позволяет без непосредственного подключения к ЭВМ, только за счет перехвата ПЭМИ, восстанавливать информацию, обрабатываемую в ней.

Путем нехитрых расчетов можно определить, например, что для стандартного режима VGA-монитора в DOS-режиме частота регенерации отображаемых данных будет равна:

v = (640 ½ 480 ½ 60 Ãö ½ 1,36)/2 = 12,53 ÌÃö,

где 640 ½ 480 — количество точек, которые отображаются на экране монитора за один кадр в этом режиме;

60 Гц — частота кадровой развертки; 1,36 — потери времени на кадровую и строчную синх-

ронизацию.

Очевидно, что ПЭМИ возможны на тактовой частоте, а также на кратных гармониках тактовой частоты (согласно теории

— только на нечетных гармониках) [15, 8].

Наряду со специальными средствами перехвата ПЭМИ ЭВМ для съема информации используются также аппаратные закладки.

Под аппаратной закладкой обычно понимают электронное устройство, несанкционированно и замаскировано установленное в ЭВМ, с целью обеспечить в нужный момент времени утечку информации, нарушение ее целостности или блокирование.

Перехватываемая с помощью аппаратных закладок информация может передаваться в реальном масштабе времени или записываться на специальные устройства с последующей передачей по команде. Причем команда на сброс информации может передаваться из автомашины, самолета или наземного центра через специальный спутник связи. Как правило, информация, сбрасываемая по команде, передается с использованием аппаратуры быстродействия.

Аппаратные закладки собираются из стандартных модулей, используемых в ЭВМ, с небольшими доработками и устанавлива-

– 32 –

ются таким образом, чтобы иметь доступ к входной или выходной информации. В некоторых случаях аппаратные закладки могут быть выполнены в виде отдельных модулей, установленных в корпусе ЭВМ и подключенных к тем или иным его элементам.

Наиболее вероятна установка закладок в ЭВМ иностранного производства, сборка которых осуществляется за пределами Российской федерации и которое целенаправленно поставляется на оборонные предприятия.

Предварительно в упаковку или непосредственно в ЭВМ возможна установка радиомаяков, с помощью которых спецслужбы выясняют, куда конкретно, на какие предприятия или учреждения они доставляются и где предполагается их использование. Неисключена установка закладных устройств в ЭВМ при устранении неисправностей или доработках, проводимых иностранными фирмами в период гарантийного обслуживания.

Кроме съема информации аппаратные закладки могут использоваться и для ее разрушения, уничтожения или вывода из строя ЭВМ. Как правило, это происходит через определенное время, например, через определенное количество включений ЭВМ или по команде. Для разрушения информации используются специальные «компьютерные вирусы», а вывод из строя ЭВМ чаще всего происходит за счет электрического пробоя схемы, механического или химического повреждения отдельных ее элементов [5].

6 . Д Е М А С К И Р У Ю Щ И Е П Р И З Н А К И О Б Ъ Е К Т О В Н А Б Л Ю Д Е Н И Я И С И Г Н А Л О В

Признаки, позволяющие отличить один объект от другого, называются демаскирующими (см. рис 5.).

Набор признаков, принадлежащих объекту, образует его признаковую структуру Xст — объединение всех демаскирующих признаков (ДП) объектов:

n

Xст(t) = ! Χ ij (t)

i= 1

– 33 –

















Демаскирующие признаки







































































































Опознавательные



















Признаки









признаки

















де6тельности























































































































эпизодические



























косвенные

















































вещественные



































































































периодические



























пр6мые























сигнальные





















































именные







посто6нные



































видовые















































































о характеристиках

по информативности

по времени про6влени6

объекта





























Рис. 5. Классификация ДП

Рассмотрим некоторые виды ДП.

Видовые демаскирующие признаки

Видовые признаки — форма объекта, размеры, детали, тон, цвет и др.

Наибольшее количество информативных видовых ДП добывается при визуально-оптическом наблюдении объектов в видимом диапазоне.

Основными видовыми ДП в видимом свете являются:

-фотометрические и геометрические характеристики объектов (форма, размеры, цвет и т. д.);

-тени, дым, пыль, следы;

-взаимное расположение элементов группового объекта;

-расположение защищаемого объекта относительно других неизвестных объектов.

Важнейшим свойством поверхности объекта является коэффициент отражения поверхности для различных длин волн и частот: в видимом ИК- и радиодиапазоне.

В зависимости от характера поверхности различают направленное (зеркальное), рассеянное (диффузное) и смешанное от-

34 –

ражения. Поверхность считается гладкой и зеркальной, если отношение среднеквадратического значения высоты неровностей h к длине волны λ менее одного, шероховатой с диффузным отражением более двух.

Любые тела излучают электромагнитные волны в ИК-диа- пазоне. Максимум энергии ИК-излучения тел при температуре воздуха летом находится в диапазоне 3—5 и 8—14 мкм.

Отражательные возможности поверхности в радиодиапазоне определяются ее электропроводностью и конфигурацией относительно направления падающей волны. Наибольший коэффициент отражения у уголкового отражателя.

Отражательная способность объекта в радиодиапазоне характеризуется эффективной площадью рассеивания (ЭПР).

Основные видовые ДП объектов РЛ наблюдения:

-ÝÏÐ;

-геометрические и яркостные характеристики;

-электропроводность поверхности [6].

Демаскирующие признаки сигналов

Сигнальные признаки описывают параметры полей и электрических сигналов, генерируемых объектом: их мощность, частоту, девиацию, ширину спектра и др.

Ïîä сигналом понимается распространяющийся в пространстве носитель с информацией, содержащийся в значениях его физических параметров (см. рис. 6.). Периодические аналоговые сигналы произвольной формы могут быть представлены в соответствии с формулой Фурье в виде суммы гармонических колебаний:







S(t) = C0 + n

Ck cos(kϕ t ϕ k),







i= 1



ãäå

Ñ0

постоянная составляющая сигнала;

Ñk

амплитуда k-й гармоники сигнала (k = 1, 2, ¾n);

è ϕ k

частота и фаза k-й гармоники сигнала.

– 35 –

Сигналы



по форме





по физической





по виду



по регул6рности









природе



информации





по6влени6























аналоговые;



акустические;

речевые;

регул6рные;

дискретные.



электрические;

телеграфные;



случайные.







магнитные;

телекодовые;

















электромагнитные;

факсимильные;











корпускул6рные;

телевизионные;











материально-

условные.













вещественные.











Рис. 6. Классификация сигналов

Разность между максимальной и минимальной частотами спектра сигнала, между которыми сосредоточена основная часть, например, 95 % энергии, называется шириной спектра F (ñì. ðèñ. 7).

Сk

C0

f= ω/2π

0

Fc

Рис. 7. Спектр сигнала

У дискретных сигналов амплитуда имеет конечное значение (см. рис. 8).

– 36 –

S(t)

A

t

τи

Tп

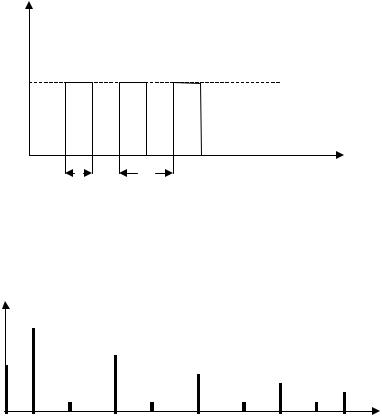

Рис. 8. Спектр дискретного сигнала

Спектр дискретного периодического сигнала содержит бесконечное количество убывающих по амплитуде гармоник (см. рис. 9).

Ck

C0

f

0 1/2 τи 1/ τи 3/2 τи 2/ τи 5/2 τи 3/ τи 7/2 τи 4/ τи 9/2 τи

Рис. 9. Спектр дискретного периодического сигнала

Он характеризуется следующими свойствами:

- форма огибающей спектра описывается функцией |sin x/x|; - амплитуда гармоник Ñk имеет нулевое значение в точках

k/τ è, k = 1, 2, ¾.;

-в области частот спектра (0—1/τ è) располагаются α -1 ãàð-

моник;

-постоянная составляющая сигнала равна À/α .

37 –

Учитывая, что большая часть энергии сигнала сосредоточена в области частот 0—1/τ è, ширина спектра бинарного периодического сигнала приблизительно оценивается по формуле Fè = 1/τ è.

Параметры дискретного сигнала: À — амплитуда, Ð — мощность, τ è — длительность импульса, период Òï или частота повторения импульсов = 1/Òï, ширина спектра Fñ, скважность α = Òï/τ è. Произведение Â = Fñτ ñ называется базой сигнала. Если Â = 1, то сигнал узкополосный, при Â >> 1 — сигнал широкополосный.

Демаскирующий сигнал — это сигнал, факт обнаружения которого может служить информативным признаком объекта защиты [6].

Демаскирующие признаки веществ

Вещественные признаки определяют физический и хими- ческий состав, структуру и свойства материального объекта.

Веществом называют все, что состоит из частиц одного или нескольких химических элементов, находится в твердом, жидком или газообразном состоянии, имеет массу и объем (см. рис. 10.).

















Вещества















































































































Простые соединени6









Сложные соединени6



























































































Металлы



Неметаллы





Неорганические



Органические





















соединени6



соединени6



































Рис. 10. Классификация веществ

Простые вещества состоят из атомов одного химического элемента, сложные — из разных элементов. Соединения, в состав которых входит углерод, относят к органическим. Простейшие соединения углерода (оксиды), а также не содержащие углерода — к неорганическим соединениям.

Для обеспечения безопасности информации (ОБИ) о веществах с новыми свойствами важно представлять признаки, по которым злоумышленник может воссоздать вещество с новыми свойствами (см. рис. 11.).

– 38 –

Признаки вещества





































состав







строение























физический;

макроскопическое;

химический;

микроскопическое;

изотопный;

субмикроскопическое.

ионный (дл6 плазмы).













свойства

химические;

механические;

акустические;

тепловые;

лучистые ;

электрические;

магнитные;

6дерные.

Рис. 11. Классификация признаков веществ

По физическому составу вещества могут быть однородными твердыми, жидкими, газообразными и неоднородными, в виде взвесей, эмульсий и др.

По химическому составу вещества делятся на органические и неорганические. Органические — на углеводороды, кислородосодержащие и азотосодержащие, неорганические — на оксиды, кислоты, основания и соли.

Изотопный состав характеризует стабильность и нестабильность (радиоактивность).

Вещества, содержащие ДП данного вещества или технологию его изготовления, называют демаскирующими веществами. Минимально допустимые значения концентрации демаскирующих веществ, исключающие получение злоумышленниками защищаемой информации, используются в качестве норм при ОБИ о признаках вещества [6].

7. СПОСОБЫ

И СРЕДСТВА

И Н Ж Е Н Е Р Н О Й

З А Щ И Т Ы

И Т Е Х Н И Ч Е С К О Й О Х Р А Н Ы О Б Ъ Е К Т О В

50 % вторжений совершается на объекты со свободным доступом и только 5 % на объекты с усиленным режимом охраны.

– 39 –

Основу инженерной защиты и технической охраны объектов (ИЗТОО) составляют механические средства и инженерные сооружения, препятствующие физическому движению злоумышленников, технические средства сигнализации, а также средства и люди, устраняющие угрозы.

Структура системы охраны объектов

Система охраны объектов

Подсистема



Подсистема



Подсистема



Подсистема



Подсистема

инженерной



оповещени6



наблюдени6



нейтрализации



управлени6

защиты











угроз























инженерные конструкции;

управление

доступом людей;

управление

доступом

автотранспорта

извещатели;

шлейфы;

приемноконтрольный пункт;

сигнальные оповещатели.

средства TV

подразделение

средства

наблюдени6;

охраны;



автоматизи-

дежурное

охранна6 сиг-



рованного



освещение.



нализаци6;

управлени6;





пожарный;

средства





средства



передачи







пожаро-



извещений.











тушени6.

Рис. 12. Структурная схема системы охраны объектов

Âзависимости от структуры системы охраны разделяют на автономную и централизованную (см. рис. 12.).

Âавтономной системе все задачи по охране решаются в рамках одной организации, в централизованной подсистемы нейтрализации и угроз являются общими для нескольких организаций [6].

Подсистема инженерной защиты

К инженерным конструкциям и сооружениям для ЗИ относятся:

-естественные и искусственные преграды (неровности поверхности, заборы, металлические сети, колючая проволока, малозаметные сети);

-двери и окна (замки: механические, механические кодовые, электромеханические, электронные кодовые; стекла: закаленные, многослойные, ламинированные пленки, решетки между стеклами) (см. табл. 1);

40 –
