Металлические терморезисторы
Сопротивление металлического проводника зависит от температуры.
– константа, зависящая от типа материала и геометрических размеров.
– ТКС;
– температура в Кельвинах.
Оценим относительное изменение сопротивления при изменении температуры:
Пусть при
При
В связи с малостью величины х, без большой ошибки можно пренебречь членами 2-го порядка и более высокого порядка.
– основное уравнение металлического терморезистора.
Полупроводниковые терморезисторы
A,B– коэфф, зависящие от материала и конструкции терморезистора.
Чувствительность: - величина непостоянная и зависит от температуры.
При изменении температуры возникает погрешность.
Статическая погрешность:
1. самонагрев; 2. колебание питающего напряжения; 3. наличие сопротивления соединительных проводов.
Динамическая погрешность:
если датчик использ без защитной арматуры, он представляет собой динамическое звено 1-го порядка
если датчик используется в защитной арматуре, то он представляет хар-ку динамического звена 2-го порядка:
Термоэлектрические датчики
Принцип действия термоэлектрических датчиков
Это датчики относящиеся к группе датчиков генераторного типа. Их работа основана на термоэлектродвижущей силы (ЭДС).
Суть состоит в следующем: если составить цепь из двух разнородных проводников или полупроводников при чём с одного конца провод сварить, а место соединения нагреть, то в такой цепи появляется ЭДС. Величина ЭДС будет пропорциональна температуре нагрева спая, точнее, разности температур спая и свободных (холодных) неспаянных концов. Температурный коэффициент пропорциональности зависит от типа материала и является относительно постоянным.
Цепь из таких вот проводников называется термопарой, сами проводники называются термоэлектродами, место соединения термоэлектродов – спаем.
Спай помещается в среду, температуру которой необходимо измерить. Этот спай называется рабочий или «горячий».
Спай относительно которого изменяется температура называется «холодным» или свободным.
Физическая сущность возникновения ЭДС объясняется наличием свободных электронов металлах или полупроводниках.
В разных материалах эти свободные электроны при одной и той же температуре имеют разную скорость и внутреннюю энергию.
При спае двух разнородных металлов, свободные электроны из одного металла проникают в другой, при этом, металл с большей скоростью и энергией электронов больше их теряет и приобретает положительный потенциал «+». Другой металл, в свою очередь от избытка свободных электронов приобретает «–» потенциал. В следствии чего и возникает ЭДС.
Одним из главных требований к материалам термопар является получение максимальных ЭДС при определённых температурах. Так же актуальны требования дешевизны и взаимозаменяемости. Под взаимозаменяемостью понимают возможность замены одной термопары – другой, без переградуировки измерительного прибора. Требования сводятся к высокой повторяемости термопар.
Основные типы термопар
Термопары из благородных металлов.
Термопары из не благородных металлов.
Из благородных металлов:
тип ТПП; она состоит из платино-родия (10% родия) платины ()
достоинства: высокая химическая стойкость и высокая повторяемость характеристик.
недостатки: Малая рабочая ЭДС.
Рабочая температура tC до 1600 C; Термо ЭДС = 13 (мВ)
тип ТПР: состоит из платино-родия (родия – 30%) платины 6%.
достоинства: Рабочая температура tC до 1800 C; Термо ЭДС = 14 (мВ).
Общий недостаток: высокая стоимость термопар из благородных металлов.
Из неблагородных металлов:
ТХА (хромель-алюминий).
Рабочая температура tC от -501000 C; Термо ЭДС при 1000=40C (мВ).
ТХК Рабочая температура tC от -50600 C; Термо ЭДС при 600=45C (мВ).
Общий недостаток: худшая химическая стабильность и повторяемость характеристик.
Дешевые термопары: медь-капель; железо-капель.

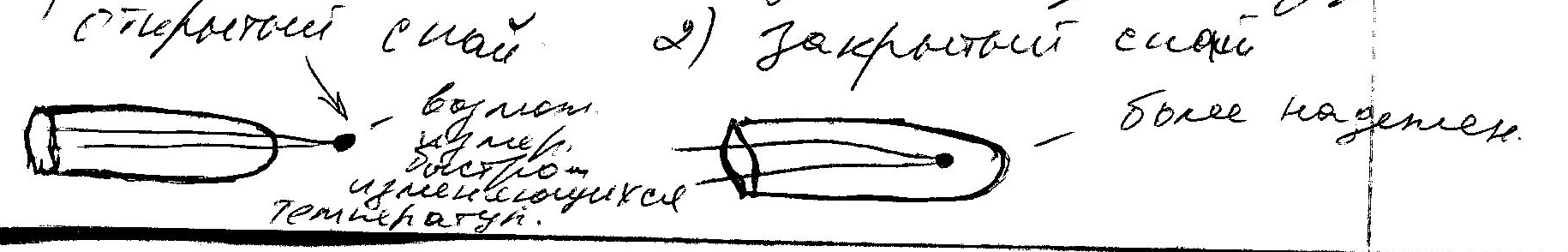

Термопары используют в арматуре и без.
При измерении температур с помощью термопар используют 2 метода:
1. Измерение температур при помощи термопар
Непосредственное измерение термо ЭДС при помощи милливольтметра.
При измерении ЭДС используют высокочувствительный милливольтметр магнитоэлектрического типа (взаимодействие постоянного магнита и катушки с током).
Ток, который протекает по катушке:
;
Как правило, шкала милливольтметра градирована в C или К, но при этом наносятся номиналыRv,Rтп,Rп.
Градуировка обычно осуществляется при температуре холодного спая равной 0 C.Но на практике температура холодного спая не равна 0 и, следовательно, этот факт надо учитывать:
помещение холодного спая в тающий лёд (трудно осуществимо на практике);
измерение температуры холодного спая обычным термометром с последующей коррекцией показателей термопары;
смещение шкалы прибора на определённую величину, применимо если температура холодного спая стабильная величина.
2. Компенсационный метод измерения
Фотоэлектрические датчики:
Пирометр– датчик измеряющий температуру объекта без прямого контакта с ним.
