Если три координаты точки равны нулю – точка принадлежит точке от-
счета (рис. 17, в). |
|
|
а) |
б) |
в) |
( ) А (10, 20, 0) |
( ) А (30, 0, 0) |
( ) А (0, 0, 0) |
а (10, 20); а' (10, 0) |
а (30, 0); а' (30, 0) |
а (0, 0); а' (0, 0) |

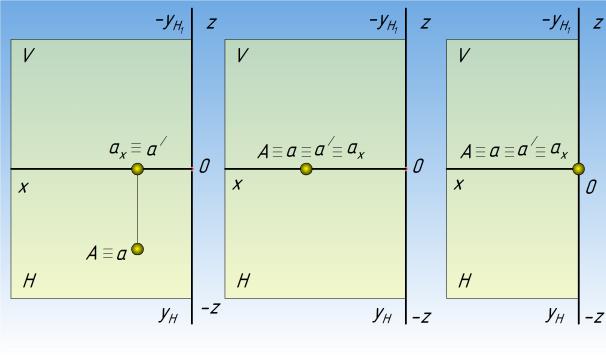

Рисунок 17 – Эпюры четвертей пространства
Контрольные вопросы к теме 2
1.Как образовать чертеж точки в системе двух, трех плоскостей проекций. Правила знаков эпюра точки?
2.Что такое "линия связи"?
3.Как строится профильная проекция точки по ее двум проекциям?
4.Что определяет положение точки в пространстве?
5.Какое положение точки на плоскости определяет координата x?
6.Какое положение точки на плоскости определяет координата y?
7.Какое положение точки на плоскости определяет координата z?
8.В какой последовательности записываются координаты в обозначении положения точки в пространстве?
9.Какие знаки имеют координаты точки, расположенной в седьмом
октанте?
10.В чем различие между "правой" и "левой" системами координат?
11.Чем различаются между собой чертежи точек, из которых одна
расположена в первой четверти, а другая в третьей?
