Решение.
1 – Через точку проведем главные линии плоскости – фронталь, горизонталь плоскости и линии наклона к плоскостям проекций, рис. 167, а.
2 – Совместим плоскость с фронтальной плоскостью проекций, построим главные линии плоскости, рис. 167, б.
3 – Через точку построим окружность , т. к. изображение основания фигуры дает истинный вид. Точки пересечения окружности с главными линями плоскости переводим на одноименные проекции. Через точки и проводим дополнительные горизонтали плоскости.

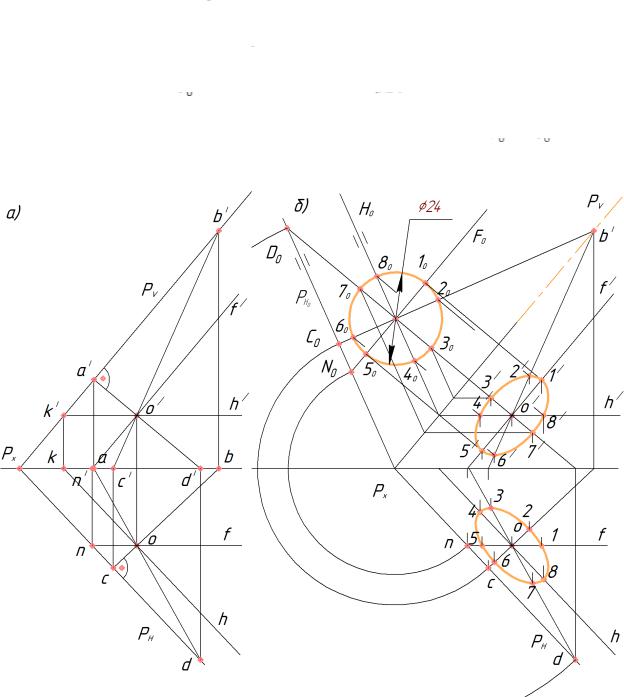

Рисунок 167 – Эпюр, способ совмещения
Контрольные вопросы к теме 5
1.Перечислите способы преобразования проекций.
2.В чем заключается способ прямоугольного треугольника?
3.В чем заключается способ перемены плоскостей проекций?
4.В чем заключается способ вращения?
5.В чем заключается способ плоскопараллельного перемещения?
6.В чем заключается способ совмещения?
