-20-

n

ϑ

2

n

Q

2



hм = ξi



= ξi



.

2g





i=1

i=1

ω2 2g

В нашей задаче местные потери напора равны:

hм= hвн.суж. + hв + 2hпов. + hвых = (ξвн.суж. + ξв + 2ξпов. + ξвых) Q2/(ω2 2g);

hм= ∑ ξ Q2/(ω2 2g);

где ∑ ξ =ξвн.суж. + ξв + 2ξпов. + ξвых- величина

известная.



В нашей задаче суммарные потери напора равны:

3.















h1-2 = (λ l/d+∑ξ) Q2/(ω2 2g).













Подставляем полученные выражения а уравнение Бернулли:













pат +



R 4







Q 2 16



pм0 + pат



l



Q 2 16



H

+

π D 2

+



α

= 0 +

+ ( λ

+ ξ )

;

ρ

g

π 2

D 4 2g

ρ g

d

π 2

d 4

2g















4.Приводим подобные члены, сокращаем атмосферное давление и получаем закон сохранения энергии для данной задачи:

H +

4R

=

p

м0

+ ( λ

l

+ ξ α )

Q 2 16

;

π D 2 ρ g

ρ g

d

π 2 d 4

2g











Из этого уравнения можно определить любую величину, если все другие заданы по условию. В частности, сила R определяется в виде:

R = [ H +

p

м0

+( λ

l

+ ξ α )

Q2 8

]

π D2

ρ g;

ρ

g

d

π2

d 4

g

4











5.2. Контрольные задачи

Задача 1

Жидкость движется по трубопроводу переменного поперечного сечения и вытекает в атмосферу. Докажите, что давление в узком сечении меньше, чем атмосферное ( р1<pат). Указание: примените для сечений 1-1 и 2-2 законы сохранения массы и энергии.

-21-

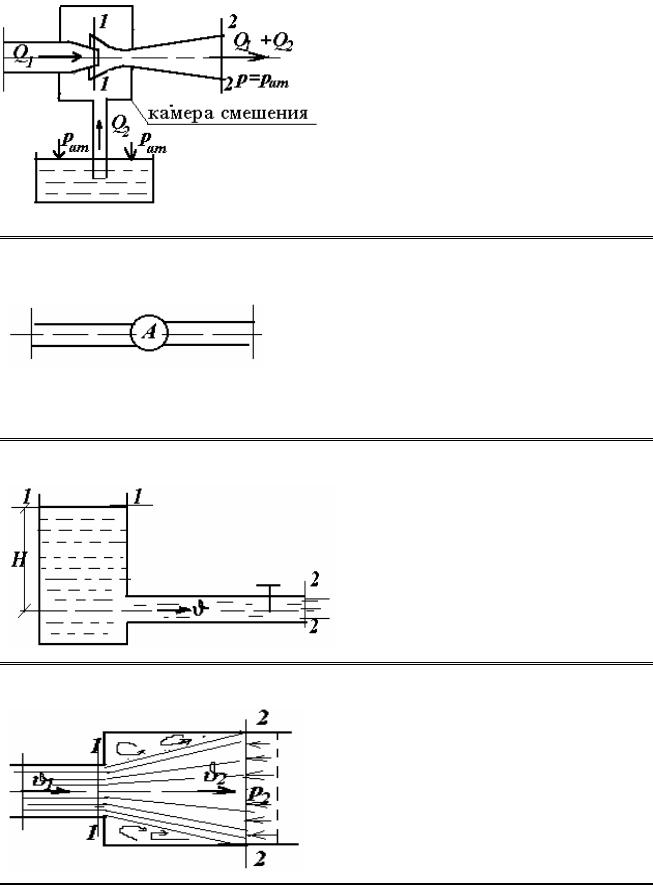

Задача 2

На рисунке изображена принципиальная схема струйного насоса. Поясните его принцип действия.

Q1-расход жидкости от вспомогатель-

ного насоса; Q2- поток загрязненной жидкости, которую нужно переместить в другое место.

Указание: примените для сечений 1-1 и 2-2 законы сохранения массы и энергии и докажите, что р1<pат.

Задача 3

На горизонтальном трубопроводе установлен элемент А, который скачком изменяет энергию жидкости. Покажите качественно, как будет меняться энергия жидкости по длине трубопровода, если:

а. А - насос ; б. А - кран для регулирования расхода; в - элемент А отсутствует.

Задача 4

Жидкость вытекает из резервуара с постоянным уровнем H по трубопроводу в атмосферу со скоростью ϑ.

Почему при увеличении степени закрытия крана скорость ϑ уменьшается?

Указание: Примените ур-ние Бернулли для сечений 1-1 и 2-2.

Задача 5

При внезапном расширении сечения трубопровода в угловых зонах образуются вихри. Объясните появление вихрей, применив законы сохранения массы и энергии к сечениям 1-1 и 2-2 и учитывая, что скорость частиц у стенки очень мала.

-22-

Задача 6

Во сколько раз увеличивается удельная кинетическая энергия жидкости при ее переходе в трубу меньшего диаметра, если отношение диаметров труб D/d равно 3:1? Режим течения не меняется.

Задача 7

Дано: рм, d1, d2, ρ, Q.

Может ли в узком сечении 2-2 горизонтального трубопровода образоваться вакуум, если в широком сечении 1-1 перед ним избыточное (манометрическое) давление ?

Указание: р2атv. Из уравнения Бернулли получите условие рv>0.

Задача 8

10. Струя вытекает из отверстия, расположенного на глубине H под уровнем жидкости в резервуаре, причем H1>H2. В каком случае дальность полета струи будет больше и почему ?

Задача 9

Жидкость вытекает из резервуара через короткую трубку, расположенную под углом к горизонту. Почему высота подъема струи h меньше высоты уровня в баке H ?

-23-

Задача 10



Дано: ho, H, d, ρ, ρ0, pат,, t, коэф-





фициент трения λ, коэффициенты





местных сопротивлений.





Определить:





1. Среднюю скорость движения





жидкости в трубопроводе;





2. Объем жидкости, который вытек





из трубопровода в атмосферу за





время t.









Задача 11

Жидкость вытекает через короткую









трубку, приставленную к отверстию в





стенке (насадок) и расположенную на





глубине H под уровнем жидкости в ба-





ке. Вследствие инерции подходящих к





отверстию струй жидкости, центральная





часть струи сжимается (сечение с-с наи-



Указание:

более сжатое) и, далее, расширяется до



сечения насадка в-в. Используя законы



1. Примените уравнение Бернулли



сохранения массы и энергии, объясните



для сечений с-с и в-в и докажите, что



почему:



рсат.

- давление в сечении с-с меньше атмо-



2. Примените уравнение Бернулли



сферного ;



для сечений 1-1 и с-с и докажите, что



- в кольцевой области внутри насадка



скорость в сечении с-с насадка боль-

образуются вихри;



ше, чем скорость в сечении с-с отвер-

- присоединение к отверстию насадка



стия (при отсутствии насадка).

уменьшает выходную скорость выте-









кающей струи, но увеличивает расход





жидкости.









Задача 12







Дано: d, D, h0, ρ, ρ0-–плотность





жидкости в манометре, ϑп- ско-





рость движения поршня, pат, ко-





эффициент трения λ, коэффици-





енты местных сопротивлений.





Определить:





1.Усилие F;





2. Скорость движения жидкости





в трубопроводе и ее расход;





3. Абсолютное давление газа.
