34
Измерение индуктивности катушки и емкости конденсатора на переменном токе
Методические указания к лабораторной работе для студентов всех специальностей дневной и заочной формы обучения
Ухта
2009
УДК 53 (075) П 27
ББК 22.3 Я7
Перфильева, Э.А. Измерение индуктивности катушки и е мкости конденсатора на переменном токе [Текст]: метод. указания /Э.А. Перфильева. – Ухта: УГТУ, 2009. – 14 с.; ил.
Методические указания предназначены для выполнения лабораторных работ по теме «Магнитное поле» для студентов специальностей 290700, 290300 и н а- правлению 550100.
Методические указания рассмотрены и одобрены кафедрой физики от 11.12.08., пр. № 4.
Содержание методических указаний соответствует рабочей учебной программе.
Рецензент: Серов И.К., доцент кафедры физики Ухтинского государственного технического университета.
Редактор: Северова Н.А., доцент кафедры физики Ухтинско го государственного технического университета.
В методических указаниях учтены предложение рецензента и редактора.
План 2009 г., позиция |
. |
Подписано в печать |
. |
Компьютерный набор: Паюсов В.М., гр. ИСТ – 05. Обьем 14 с. Тираж 50 экз. Заказ № .
©Ухтинский государственный технический университет, 2009 169300, г. Ухта, ул. Первомайская, 13.
Отдел оперативной полиграфии УГТУ. 169300, г. Ухта, ул. Октябрьская, 13.
2
ИЗМЕРЕНИЕ ИНДУКТИВНОСТИ КАТУШКИ И ЕМКОСТИ КОНДЕНСАТОРА НА ПЕРЕМЕННОМ ТОКЕ
Краткая теория
В 1831 г. М. Фарадеем было открыто явление электромагнитной инду к- ции. Явление состоит в следующем: если поток вектора индукции, прониз ы- вающий замкнутый проводящий контур, меняется, т о в контуре возникает электрический ток. При этом явление совершенно не зависит от способа изменения потока индукции.
ЭДС индукции, возникающая в замкнутом контуре, зависит от скорости изм е- нения магнитного потока, сцепленного с ко нтуром
i = - dФ . |
(1) |
dt |
|
Пусть контур, в котором индуцируется ЭДС состоит не из одного витка, а из N одинаковых витков, т.е. представляет собой соленоид. Поскольку витки соленоида соединяются последовательно, i. будет равна сумме ЭДС, индуц и- руемых в каждом из витков в отдельности.
i dФdt dtd ( Ф ) .
Величину = Ф называют потокосцеплением или полным магнит-
ным потоком. Ее измеряют в тех же единицах, что и Ф, т.е. в Веберах. Воспользовавшись потокосцеплением, выражение для ЭДС, индуцируемой в
соленоиде, можно записать в виде:
i = – |
d |
(2) |
|
dt |
|||
|
|
Знак «-» в законе (2) показывает, что возникающая ЭДС индукции препятс т- вует изменению магнитного потока.
Электрический ток, текущий в любом контуре, создает пронизывающий этот контур магнитный поток. При изменениях тока будет меняться также и магнитный поток, следовательно, в контуре будет индуцироваться ЭДС. Это
3
явление называется самоиндукцией, а возникающая ЭДС – ЭДС самоиндукции.
В соответствии с законом Био-Савара-Лапласа магнитная индукция В пропорциональна силе тока, вызвавшего поле. О тсюда вытекает, что ток в контуре i и создаваемый им полный магнитный поток через контур пропорциональны друг другу:
=Li.
Коэффициент пропорциональности L между силой тока и полным магнитным потоком называется индуктивностью контура (устаревшее название этой величины – коэффициент самоиндукции).
Индуктивность L зависит от геометрии контура (т.е. его формы и разм е- ров) и от магнитных свойств (от ) окружающей контур среды. Если контур жесткий и поблизости от него нет ферромагнетиков, индуктивность будет п о- стоянной величиной. Индуктивность соленоида:
LC 0n2lS ,
где n – число витков на единицу длины соленоида, l – длина, S – площадь сечения соленоида.
За единицу индуктивности в СИ принимается индуктивность такого пр о- водника, у которого при силе тока в нем в 1А возникает полный поток , равный 1Вб. Эту единицу называют генри (Гн).
При изменении силы тока в контуре возникает ЭДС самои ндукции S |
равная: |
|||||
S = - |
d |
= - |
d( Li ) |
= - (L di |
+ i dL ). |
(3) |
|
dt |
|
dt |
dt |
dt |
|
Если L при изменении силы тока остается постоянной, выражение для S имеет вид:
S = - L di . |
(4) |
dt |
|
Рис. 1.
4
1. Пусть к зажимам сопротивления R (рис. 1а), не обладающего индуктивностью и емкостью (такое сопротивление называется активным), приложено напряжение, изменяющееся по закону:
U m U m cos t |
(5) |
Um - амплитудное значение напряжения. При выполнении условия кваз и- стацинарности ток через сопротивление определ яется законом Ома:
ω=2πυ – циклическая частота колебаний напряжения (и тока), υ-частота.
i = |
U |
= |
U m |
cos t |
=I m cos t. |
R |
R |
Таким образом, между амплитудными значениями силы тока и напряж е- ния имеется соотношение:
Im |
Um |
(6) |
|
R |
|||
|
|
2. Подадим переменное напряжение U = U m cos t на концы катушки с пренебрежимо малым сопротивлением и емкостью (рис. 1б). В ней появится переменный ток, вследствие чего во зникнет ЭДС самоиндукции:
S = - L |
di |
. |
(7) |
|
|||
|
dt |
|
|
Закон Ома для неоднородного участка цепи: |
|
||
IR = ( 1 - 2 ) + 12 . |
|
||
Запишется следующим образом (R=0, разность потенциалов |
равна |
||
12 = S ): |
|
||
Um cos t L di 0 , |
|
||
|
dt |
|
откуда
Ldtdi = U m cos t .
Врассматриваемом случае все внешнее напряжение приложено к инду к- тивности L. Следовательно, величина:
U L = L dtdi |
(8) |
5
есть не что иное, как падение напряжения на индуктивно сти. Перепишем предыдущее уравнение в виде:
|
|
|
di= |
U m |
|
|
cos |
tdt . |
|
|
||||
|
|
|
L |
|
|
|
|
|||||||
Интегрирование дает |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
U |
sin |
t const |
|
|
||||||
|
|
i= |
|
m |
|
. |
|
|||||||
|
|
|
Lw |
|
||||||||||
Постоянной составляющей тока, очевидно, нет, поэтому |
const=0. Таким |
|||||||||||||
образом, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
I= |
Um |
sin t = |
Im cos( t- ), |
|
(9) |
|||||||||
Lw |
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
где |
|
Im = |
Um |
. |
|
|
|
|||||||
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
L |
|
|
|
||||
Как видно из формулы (9), изменения тока, текущего через индуктив- |
||||||||||||||
ность, опережают по фазе на |
|
|
изменения тока, текущего через активное с о- |
|||||||||||
|
2 |
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
противление.
Сопоставляя последние выражения, мы видим, что роль с опротивления в данном случае играет величина:
X L = L , |
(10) |
которую называют реактивным индуктивным сопротивлением или просто |
ин- |
дуктивным сопротивлением. |
|
Если L взять в Генри, а – в сек 1 , то Х будет выражено в Омах. |
|
Как видно, величина индуктивного сопротивления растет с частотой. П о- стоянному току ( = 0) индуктивность не оказывает сопротивления.
3. Пусть переменное напряжение подано на емкость (рис. 1в). Индуктивностью цепи и сопротивлением подводящих проводов пренебрежем. Емкость непрерывно перезаряжается, вследствие чего в цепи течет переменный ток. П о- скольку сопротивление проводов пренебрежимо мало, напряжение на конденсаторе можно считать равным внешнему напряжению
U C Cq U m cos t .
Умножим это выражение на С и продифференцируем по t: i dqdt
6
|
i CU m sin t |
I m cos( |
t |
|
) , |
(11) |
|||
|
|
|
|
|
|
|
2 |
|
|
где |
I m CU m |
|
U m |
. |
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
1 |
C |
|
|
|
|
||
|
|
|
|
|
|
|
|
Как видно из формулы (11), изменения тока, текущего через емкость о т- стают на 2 от изменения тока на активном сопротивлении.
Величина |
Х С = |
1 |
(12) |
C |
называется реактивным емкостным сопротивлением или просто емкостным с о- противлением. Если С взять в Фарадах, а в сек 1 , то Х С будет выражено в Омах.
Для постоянного тока ( = 0) Х С = , т.е. постоянный ток через конденсатор течь не может. Переменный ток течет через конденсатор, причем оказ ы- ваемое току сопротивление тем меньше, чем больше частота тока и емкость конденсатора С.
4. Рассмотрим самый общий случай, когда цепь составлена из активного
сопротивления R, индуктивности L и емкости С (рис. 2). |
|
|||||||
Подадим на концы этой це- |
|
|
|
|
|
|
||
пи переменное напряжение U час- |
|
|
|
|
|
|
||
тоты . В цепи возникнет пере- |
|
|
|
|
|
|
||
менный ток той же частоты, ам- |
|
|
|
|
|
|
||
плитуда Im и фаза которого опре- |
|
|
|
|
|
|
||
деляются параметрами цепи R, C |
|
|
|
|
Рис. 2 |
|
||
и L. |
|
|
|
|
|
|||
Для амплитудного значения силы тока теория дает следующее выраж е- |
||||||||
ние: |
|
|
|
|
|
|
||
I U m |
|
U m |
|
|
, |
(13) |
||
|
|
|
|
|||||
Z |
R2 |
( L |
1 |
)2 |
|
|
|
|
|
|
C |
|
|
|
|||
|
|
|
|
|
|
|
|
являющееся законом Ома для цепи переменного тока, содержащей последов а- тельно соединенные R, L, C.
Величина |
= |
|
2 |
( L |
1 |
|
2 |
= |
|
|
|
2 |
, |
(14) |
R |
) |
R |
2 |
( X L XC ) |
||||||||||
|
C |
|
|
|
7
называется полным сопротивлением. Полное сопротивление может быть вычислено на основании закона Ома для цепи п еременного тока:
= |
U |
m = |
Uэф |
, |
(15) |
|
Iэф |
||||
|
Im |
|
|
где U эф и I эф - эффективные значения напряжения и тока, измеренные приб о-
рами.
Эффективными значениями переменного тока или напряжения называются такие значения постоянного тока (напряжения), при которых выделяется такая же мощность, как и при данном переменном токе. Теория показывает, что эффективные значения тока и напряжения связаны с амплитудными значениями, следующими соотношениями:
U эф = |
U |
m |
; I эф = |
I |
m |
. |
(16) |
|
|
|
|
||||
2 |
|
2 |
|
|
Дополнение: при последовательном соединении активного сопротивл е- ния R, индуктивности L и емкости С (рис 2) векторная диаграмма амплитуд н а- пряжений выглядит так, как изображено на рис. 3.
UL |
|
|
|
|
|
U |
UL m L |
||
Um |
UL-UC |
UC m |
1 |
|
φ |
C |
|||
|
|
|||
|
Ось токов |
UR m R |
||
UC |
UR |
|||
|
|
|
Рис.3.
Здесь UL ,UC ,UR – падение напряжения на каждом участке цепи, Im – амплитуда тока.
Сдвиг фаз φ между током и напряжением найдется из рис. 3.
|
L C |
|
L |
1 |
|
tg |
|
C |
(17) |
||
R |
|
||||
|
R |
|
|
|
8
Выполнение работы
Приборы и принадлежности:
1.Источник постоянного и переменного тока.
2.Исследуемая катушка с сердечником; исследуемые конде нсаторы.
3.Миллиамперметр постоянного тока.
4.Вольтметр и миллиамперметр переменного тока.
5.Соединительные провода.
Задание 1
Определение индуктивности катушки
Индуктивность катушки L может быть определена из выражения для по л- ного сопротивления (14), в котором надо пренебречь емкостным сопротивлен и- ем.
Тогда |
= |
R 2 L2 |
. |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
||
Откуда |
L = |
|
|
Z 2 R2 |
|
= |
|
Z2 R2 |
|
|
(18) |
|
|
|
|
|
|
2 |
|
||||||
Таким образом, для определения индуктивности катушки |
L надо изме- |
рить ее активное и полное сопротивление.
= 2 ν – круговая частота переменного тока.
1. Измерение активного сопротивления катушки
Измерение R может быть проведено различными способами. В данной работе применяется метод вольт- метра-амперметра.
Работа ведется на постоянном токе. Переключатели на источнике
9
и на панели, где находятся катушка и конденсаторы, ставят в положение «-», съемные провода подключены к катушке.
Измерение напряжения на катушке производится вольтметром. Ручкой потенциометра на источнике повышают напряжение на клеммах прибора до максимального показания одного из приборов(вольтметра V или миллиамперметра (mA).
Производится одно измерение и показания приборов зано сятся в табл. 1. Вычисление активного сопротивления R производится на основании за-
кона Ома ( R UI ).
|
|
|
Таблица 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
U |
U |
I |
I |
|
R |
R |
R |
R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Погрешность измерения тока ( I) и напряжения ( U )принимается равной двум единицам младшего разряда (по цифровым приборам) . Относительная погрешность измерения сопротивления вычисляется по формуле:
R |
|
|
U |
2 |
|
I |
2 |
|
R |
|
( |
U |
) |
( |
I |
) . |
2. Измерение полного сопротивления кату шки
Поставите на приборе заданную преподавателем частоту переменного тока.Переключатели на приборе и на панели переключают в положение «~».
Снимаются показания вольтметра и миллиамперметра при макси-

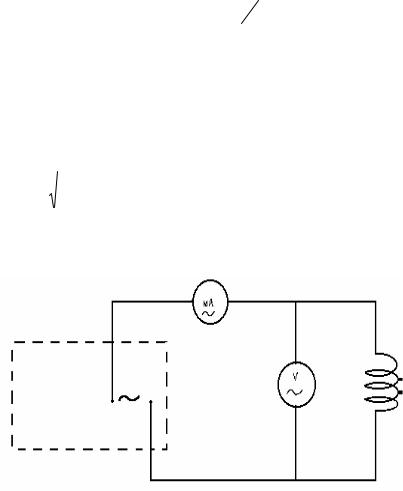

мальном показании одного из приборов (рис 4).
Рис. 4
