ОПРЕДЕЛЕНИЕ ГОРИЗОНТАЛЬНОЙ СОСТАВЛЯ ЮЩЕЙ ИНДУКЦИИ МАГНИТНОГО ПОЛЯ ЗЕМЛИ
Целью работы:
Ознакомление с одним из методов изучения магнитных полей. Работа с о- стоит в определении горизонтальной составляющей индукции магнитного поля Земли с помощью тангенс-буссоли.
Краткая теория
Элементы земного магнетизма
Земля в целом представляет собой огромный шаровой магнит, полюса к о- торого располагаются недалеко ( 300км) от географических полюсов. Магни т- ный полюс Земли, расположенный вблизи северного географического полюса, называется Южным магнитным полюсом; другой, расположенный вблизи ю ж- ного географического полюса, называется Северным магнитным пол юсом.
В |
любой |
точке |
пространства, |
|||
окружающего Землю, |
и на |
ее поверхност и |
||||
обнаруживается |
действие магнитных |
сил. |
||||
Иными словами, в пространстве, о кружающем |
||||||
Землю, создается магнитное поле, силовые |
||||||
линии которого |
изображены |
на |
рис. |
1. В |
||
настоящее |
время |
существуют |
теории, |
|||
полностью объясняющие происхождение маг- |
Рис. 1 |
нитного поля Земли. |
|
Существование магнитного поля в любой точке Земли можно установить с помощью магнитной стрелки. Если магнитная стрелка представляет собой намагниченную спицу, подвешенную на нити в це нтре ее тяжести, то такая магнитная стрелка установится по направле нию касательной к силовой линии магнитного поля Земли под некоторым углом i к горизонту. Этот угол называется магнитным наклонением. Как видно из рис. 1 для разных широт он различен. На магнитных полюсах поле Земли направлено вертикально. Таким о б- разом, i П 90 О , на экваторе поле горизонтально, i Э 0 О . Для широты Москвы
3

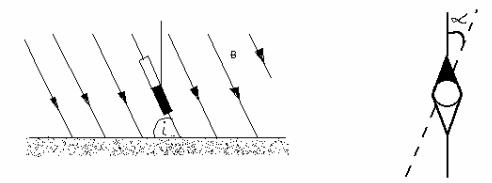

угол наклонения i69 О , для Ухты он больше, но величина его может быть о п- ределена в данной работе. Примерное положение намагниченной спицы для широты Ухты изображено на рис. 2.
Рис. 2 Рис. 3
Так как магнитные полюсы не совпадают с географическими пол юсами, то стрелка будет отклонена от географического меридиана. Угол, который о б- разует вертикальная плоскость, проходящая через стрелку (т.е. магнитный м е- ридиан) с географическим меридианом, называе тся магнитным склонением(рис. 3). Вектор полной индукции магнитного пол я Земли можно разложить на две составляющие: горизонтальную B Г и вертикальную B B .
Значения углов склонения и наклонения i, а также горизонтальной составляющей B Г дают возможность определить величину и н аправление полной индукции В магнитного поля Земли в данной точке. Горизонтальная соста в- ляющая B Г , магнитное склонение и наклонение i называются элементами
земного магнетизма.
Теория метода и опис ание установки
Магнитная стрелка, которая может вращаться лишь около вертикальной оси, будет отклоняться в горизонтальной плоскости только под действием г о- ризонтальной составляющей индукции магнитного поля Земли ( B Г ). Это свойство магнитной стрелки используется в тангенс буссоли для определения B Г . Тангенс буссоль представляет собой плоскую вертикальную катушку р адиуса R с некоторым числом витков N. Величина радиуса катушки и число витков указаны на установке. В центре катушки в горизонтальной плоскости распол о-
4
жен компас. Магнитная стрелка компаса при отсутствии тока в катушке будет расположена по магнитному меридиану Земли.
Поворотом катушки около вертикальной оси м ожно добиться совмещения плоскости катушки с плоскостью магнитного меридиана (рис 4а). Если после такой установки катушки по ней пропустить ток, то магнитная стрелка п о- вернется на некоторый угол . Объясняется это тем, что на магнитную стрелку будут действовать два поля:
Первое горизонтальная составляющая индукции магнитного поля Земли
(B Г );
Второе поле, созданное током BТ (рис. 4).
a) |
b) |
|
Рис. 4 |
Направление вектора B Т |
магнитной индукции, созданного током, пр о- |
пущенным по круговому витку, определяется правилом Буравчика. На рис. 4б |
|
показано сложение векторов BТ |
и Bг (вид сверху на рис. 4а). Магнитная стрелка |
поворачивается от направления север -юг на угол φ, давая направление результирующего поля B.
Из рис. 4б видно, что
tg BT BГ
Откуда |
BГ |
ВТ |
(1) |
||
|
|
tg |
|
||
Величина индукции магнитного поля тока В Т |
находится из закона Био- |
||||
Савара-Лапласа. В дифференциальной форме закон таков: |
|||||
|
dВ = 0 |
|
d |
sin |
(2) |
|
|
||||
|
4 |
|
r2 |
|
5
Рис. 5
dB – величина индукции магнитного поля, созданн ого элементом тока dl, μ- магнитная проницаемость среды (для воздуха μ= 1), μ0 = 4π∙10-7 Гн/м – магнитная постоянная, r – расстояние от элемента dl до точки А, в которой определяют индукцию, - угол между током и радиусом -вектором r.
Для индукции в центре кругового тока радиуса R, путем интегрирования
(2) по l в пределах от 0 до 2πR получим с учетом того, что α=90◦ ; r = R
ВT = 0 |
d |
2 R |
|
|
0 |
|
|||||||
|
dl |
|
|||||||||||
2 |
|
2R |
|||||||||||
4 |
|
r |
|
|
0 |
|
|
|
|||||
В случае N одинаковых витков, как в нашем случае при μ =1: |
|||||||||||||
ВT = |
|
|
0 |
(3) |
|||||||||
|
|
|
d |
|
|
||||||||
Подставляя значение ВТ из выражения (2) в равенство (1), пол учаем |
|||||||||||||
B Г 0 |
|
|
IN |
. |
|
|
|||||||
|
dtg |
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|||||
Для воздуха можно считать 1, тогда |
|
|
|
|
|
|
|||||||
ВГ 0 |
N |
|
|
|
|
I |
|
|
, |
|
(4) |
||
d |
|
|
tg |
|
|||||||||
|
|
|
|
|
|
|
|
|
где |
0 |
N |
постоянная величина для данного прибора. Единица измер е- |
|
d |
||||
|
|
|
ния магнитной индукции называется тесла (Тл). Ее размерность кгс 2 А 1 . Индукция В связана с напряженностью магнитного поля Н соотношением :
6
В = µ µ0 Н
Выполнение работы

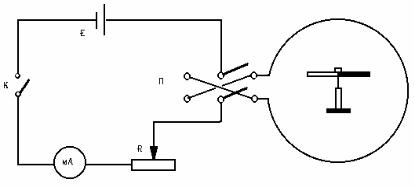

1. Собрать электрическую цепь из тангенс буссоли, миллиамперметра, реостата R, ключа К, переключателя П и источника тока Е, как показано на
рис. 6.
Рис. 6
2.Поворачивая тангенсбуссоль, установить плоскость катушки та н- генс буссоли в плоскости магнитного меридиана (по направлению стрелки компаса). Градусную шкалу компаса пове рнуть так, чтобы один конец стрелки совпал с делением 0 0 .
3.Установить движок реостата в положение максимального сопротивл е- ния, затем поставить переключатель в одно из двух положений и замкнуть ключ К.
4.Уменьшая сопротивление реостата, получить отклонение стрелки , соответствующее определенному току ( по указанию преподавателя) и записать соответствующий угол поворота стрелки 1 .
5.Не меняя величины тока, изменить с помощью переключателя напра в- ление тока в катушке и измерить угол отклонения стрелки 2 .
6.Получить еще 4 пары значений тока и углов отклонения стрелки ко м- паса , занося результаты в таблицу.
7.Вычислить средние значения угла поворота стрелки СР. и соответст-
вующие им значения tg .
7
8. По формуле (4) вычислить для каждого опыта значение горизонтал ь- ной составляющей индукции магнитного поля Земли. Найти сре днее значение
ВГ .
9. Определить абсолютную ошибку измерения B Г , рассматривая полученные значения B Г как результаты прямых измерений. Использовать формулу:
t n |
|
( |
|
i)2 |
|
|
n(n 1) |
|
|||
|
|
|
|
n- число измерений, i - каждое и n значений Br
tαn взять из таблицы коэффициентов Стьюдента , для α = 0.9
10.Ответ представить в виде:
ВГ В Г ВГ .
Таблица измерений и вычислений
№ |
I, мА |
о |
|
о |
|
о |
tg |
|
BГ, Тл |
|BГ-Bri| |
2 |
|
1 |
|
2 |
|
СР. |
|
|
(BГ-BГi) |
|||||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
= |
= |
|
|
|
|
|
|
|
|
|
|
Br |
Контрольные вопросы
1.Дать определение вектора магнитной индукции B как силовой характеристики магнитного поля.
8
2.Из определения B запишите ее размерность. Как называется такая единица?
3.Каким соотношением связаны между собой магнитная индукция B и напряженность магнитного поля H ?
4.Что утверждает закон Био-Савара-Лапласа? Запишите его для магнитной индукции B и напряженности магнитного поля H . Поясните входящие в него величины.
а) что такое элемент тока и как выбирают его направл ение? б) как направлен радиус - вектор r ?
в) указать угол , входящий в закон Био-Савара-Лапласа в зависимости от направления тока.
5. Определите направление вектора B в |
т. А, |
|
|
|
лежащей внутри контура (рис.1) и в т. С, ле- • т.А |
|
• т.A |
||
жащей вне контура (правило буравчика). |
|
I |
||
|
|
|||
6. а) Сформулируйте принцип суперпозиции |
Рис.1 |
|||
|
|
|||
|
магнитных полей. |
|||
|
б) По двум параллельным прово- |
|||
|
дам текут одинаковые токи I в про- |
|||
|
тивоположных |
|
направлениях |
|
Рис.2 |
(рис.2). Пользуясь |
принципом су- |
||
перпозиции, определите направле- |
||||
|
ние вектора B в т. А.
7.Вывести значение индукции магнитного поля, в центре кругового тока.
8.От чего зависит Вr ?
9.Назовите элементы земного магнети зма.
10.Как направлен вектор индукции магнитного поля Земли на полюсах и на экваторе?
9
11. Какая составляющая полного вектора магнитной индукции на широте Ухты больше горизонтальная
( Bг ) или вертикальная ( Bв )?
12.Куда направлен вектор B на рис. 3 в центре кругового тока (А и В – сечения провода).
Рис. 3 13. Как изменится угол поворота стрелки компаса при увеличении тока в
два раза?
Индивидуальные задания
1.Напряженность Н магнитного поля равна 79,6 кА/м. Определить магнит ную индукцию В0 этого поля в вакууме. (0.1 Tл)
2.Магнитная индукция В поля в вакууме равна 10 мТл. Найти н апряженность Н магнитного поля. (8 кА/м)
3.Найти магнитную индукцию в центре тонкого кольца, по которому идет ток I = 10 А. Радиус R кольца равен 5 см. (0.126 мТл
4.По обмотке очень короткой катушки ради усом R = 16 см течет ток I = 5 А. Сколько витков N проволоки намотано на катушку, если напряженность Н магнитного поля в ее центре равна 800 А/м. (51)
