ПП

ПП

ПП-2

ТЭЦ

ГР

Насосы подразделяются на 3 группы:

  1. Низкоматорные (Р<20м.вод.ст.)

  2. Средненапорные (Р 20-60.вод.ст.)

  3. Высоконапорные (Р>20м.вод.ст

Каждый насос должен быть оборудован следующими приборами и устройствами:

  • Обратным клапаном

  • Вентилем

  • Предохранительным клапаном

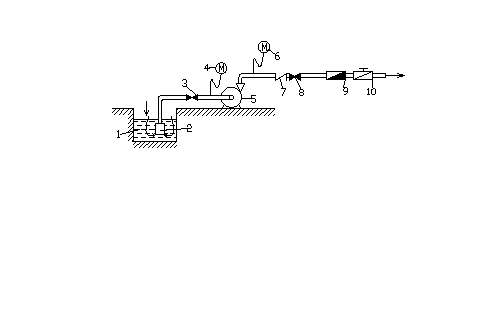

Приборы и оборудования на насосном агрегате

  1. –приемный резервуар насосной станции

  2. –приемный клапан, предназначенный для задержки воды при заливке насосом

  3. –задвижка на всасывающем трубопроводе

  4. –вакууметр, предназначенный для измерения вакуумной высоты всасывания

  5. –центробежный насос

  6. –манометр, который находится на напорном трубопроводе, который предназначен для измерения величины напора, создаваемым насосом

  7. –обратный клапан, предотвращающий обратный ток воды при гидравлическом ударе

  8. –задвижка, предназначенная для регулирования количества подаваемой жидкости

  9. –расходомер

  10. –предохранительный клапан, предназначенный для сброса объема жидкости при гидравлическом ударе

Качество воды

ГОСТ на питьевую воду-ГОСТ 28.74-82

Качество воды характеризуется:

  • Физическими показателями

  • Химическими показателями

  • Бактериальные показатели

Физические показатели:

  1. Температура воды. (температура воды у поверхностных источниках не обладает постоянной температурой)

  2. Взвешенные вещества(мутность воды): мутность выражается в мг/л, г/м3 (в воде для питья 1,5 мг/л

Взвешивание сухого бумажного фильтра

Р1 (вес) мг.

Фильтрование через бумажный фильтр + сушка + взвешивание – Р2 (мг)

Определение взвешенных веществ С=Р21/V, мг/л

  1. Цветность воды - характеризуется наличием гуминовых кислот; измеряется в градусах; определяется по платиново-кобальтовой шкале в градусах; для питья вода не должна превышать 200 по цветности

  2. Запахи и привкусы- определяется по пятибалльной шкале(1 балл- чистая) для питьевого назначения не более 2-х баллов.

Химические показатели:

  1. Значение рН – активная реакция среды, концентрация водородных ионов

рН=-lg

рН = 7–нейтральная среда

рН >7 - щелочная среда

рН < 7 - кислая среда

  1. Жесткость воды обусловлена присутствием в воде катионов кальция и магния. Существует карбонатная жесткость, удаляется с помощью кипячения, обусловлена присутствием бикарбонатов кальция и магния. некарбонатная жесткость представлена хлоридами и сульфатами кальция и магния, которые хорошо растворимы в воде.

  2. Бактериальные загрязнения воды.

Бактерии в воде подразделяются на:

  • сапрофитные-безвредные

  • патогенные-болезнетворные (чума, туберкулезные палочки)

Для определения бактериального загрязнения воды существуют следующие понятия КОЛИ-ТИТР - это объем воды в см3,в котором обнаруживается одна кишечная палочка(не <300 мл) КОЛИ-ИНДЕКС - это количество кишечных палочек, обнаруженных в одном литре воды ( в 1 л не > 3 кишечных палочек)

Виды и методы очистки воды

  1. Удаление из воды крупных примесей - осуществляется путем процеживания через решетки и сетки.

  1. Осветление воды. Метод предназначен для удаления из воды взвешенных веществ и мелкодисперсных примесей.

Сооружения:

  • Отстойники – отстаивание воды

  • Осветлители – пропуск воды через слой взвешенного осадка (остветлители со взвешенным слоем)

  • Фильтры фильтрование воды через слой загрузочного материала.

  1. Дезодорация воды, т. е. удаление из воды привкусов и запахов – осуществляется аэрацией воды и реагентными методами.

  1. Умягчение воды. Применяется для устранения жесткости:

  • реагентный метод

  • термохимический метод

  • катионитовый метод

  1. Обезораживание воды - процесс удаления бактериальных загрязнений

Способы:

  1. Хлорирование – газообразный хлор, гипохлорид натрия, хлорная известь.

  2. Озонирование

  3. Ультрафиолетовое облучение.

  1. Специальная обработка воды: фторирование и обезфторирование, обезжелезивание.

СХЕМА ОЧИСТНЫХ СООРУЖЕНИЙ СИСТЕМ ВОДОСНАБЖЕНИЯ

(на примере очистки поверхностных вод)

  1. – насосная станция 1го подъема, насос

  2. – реагентное хозяйство, где приготавливаются и дозируются реагенты

  3. – смеситель, который обеспечивает смешение исходной воды с реагентом.

  4. – камера хлопьеобразования, осуществляется интексификацией процессов хлопьеобразования при коагуляции воды

  5. –отстойники, происходит осветление воды путем осаждения мелкодисперсными примесями
