4 Розрахунок асинхронного електродвигуна.

4.1 Згідно вихідних даних, таких як: потужність Р, Вт, напруга U,B і частота обертання n, ,визначаемо розрахункову потужність електродвигуна за формулою

cos =0,64

4.2 Зовнішній діаметр статора, м,

4.3 Внутрішній діаметр статора, м,

D=0,55

D=0,55м

4.4 Довжина статора

L=D

L=0,11м

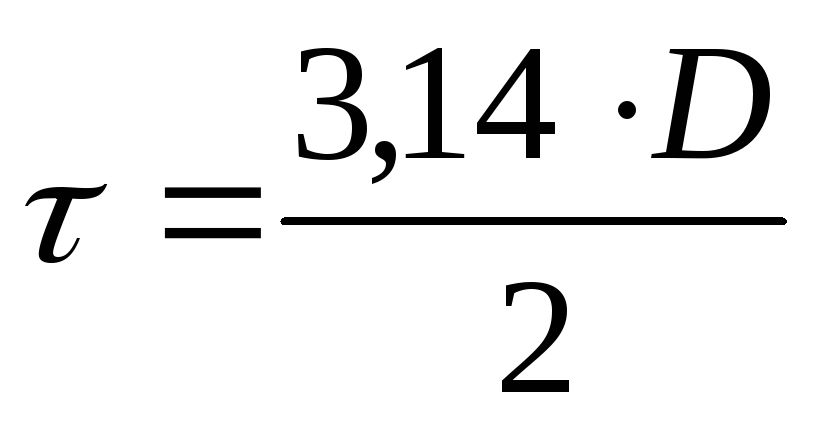

4.5 Полюсне поділення, м,

2р=2,

n =2950 об/хв

4.6 Магнітну індукцію в повітряному зазорі В

В=0,75

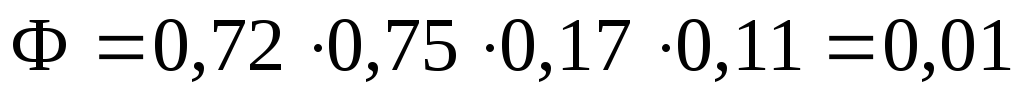

4.7 Магнітний потік, Вб , визначаємо по формулі

а =0,72

Вб

4.8 Число пазів статора для електродвигунів з пусковою обмоткою, що відключається, обирають кратним шести. Для електродвигунів потужністю до 10Вт можна брати 12 пазів статора. З них вісім пазів будуть зайняті робочою обмоткою, а чотири-пусковою. Для електродвигунів більшої потужності беруть 18 пазів статора. З них 12 займає робоча обмотка і 6 пазів-пускова обмотка.

4.9 Кількість витків робочої обмотки

4.10 Число провідників в пазу робочої обмотки

4.11 Струм, А , робочої обмотки

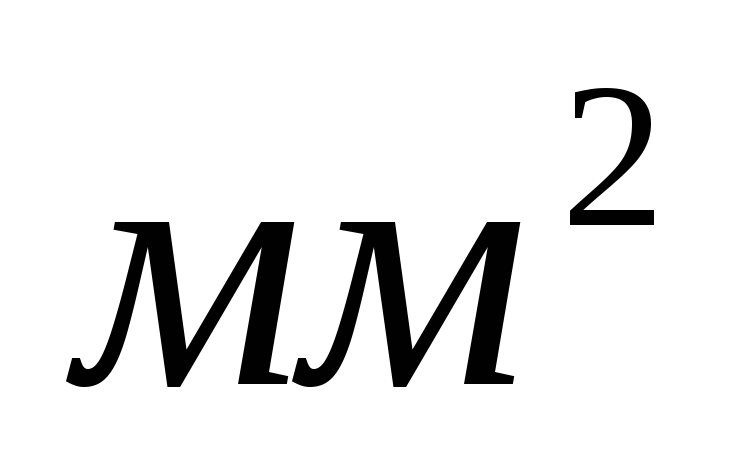

4.12 Переріз проводу, , робочої обмотки

j =(6-12)=9 A/

S=

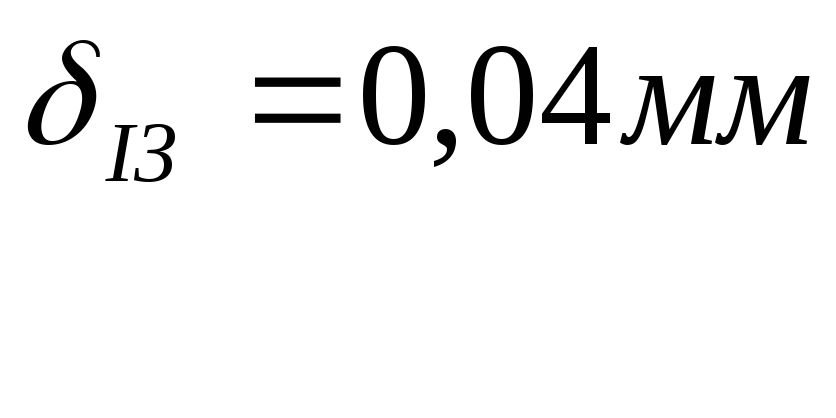

4.13 Діаметр проводу і товщину ізоляції беремо

d =0,64

Згідно проведених розрахунків обираємо двигун для пральної машини “ДАО”

Тип

P

U

I

ДАО

300

220

2

Технічні дані.

Напруга,В- 220

Потужність, вт:

Використовувана- 300

Корисна- 180

Струм, А - 2,1

Швидкість обертання, об/хв - 3000

cos- 0,67

Вага,кг -7,8

Пускова обмотка

Марка проводу- ПЄВА

Діаметр проводу (гол./ізоль.), мм- 0,44/0,5

Робоча обмотка

Марка проводу- ПЄВА

Діаметр проводу(гол./ізоль.), мм- 0,8/0,89

Виробник – завод “Ельфа”,м. Вільнюс;

Мажейкяйский електротехнічний завод; Сисерський метало обробляючий комбінат; Воронежський електротехнічний завод.

5 Розрахунок показників безвідмовності.

Кількість критерії надійності

Оскільки відмова – випадкова величина то надійність характеризується випадковою функцією у часі.

Перший кількісний критерій надійності – це імовірність безвідмовної роботи Р(t)

де N – число елементів, які знаходяться перед початком роботи

n(t) – число елементів, які відмовили під впливом часу t.

Для визначення імовірності безвідмовної роботи використовують формулу:

,

де - інтенсивність відмов абогустина розподілу відмов

Другий кількісний критерій надійності – інтенсивність відмов .

Інтенсивність відмов () визначається експериментальним шляхом і розраховується як відношення числа відмов елементів к прибутку початкової кількості елементів у часі.

Значення наведені у довідкових таблицях (Таблиця В1 додатку В).

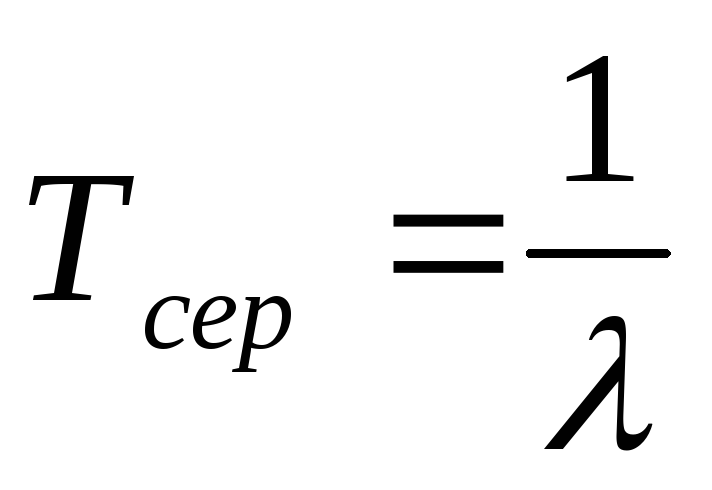

Третій компонент критерію надійності – середній час безвідмовної роботи (напрацювання на відмову)

.
