Перелік рекомендованої літератури
Основна
Дальский A.M. и др. Технология конструкционных материалов. - М.: Машиностроение, 1977.
Дальский A.M. и др. Технология конструкционных материалов. - М.: Машиностроение, 1985.
Додаткова
Прейс Г.А. и др. Технология конструкционных материалов. - К.: Высшая школа, 1984.
Практика маркировки и расшифровки машиностроительных материалов. - Сумы: СумГУ, 1995.
Ласкорин Б.Н. Безотходное производство в металлургии. - М.: Металлургия, 1988.
Ансеров Ю.М. Машиностроение и охрана окружающей среды. -Ленинград.: Машиностроение, 1979.
Брюханов A.M. Ковка и объемная штамповка. -М.: Машиностроение, 1960.
Романовский В.П. Справочник по холодной штамповке. - М.: Машиностроение; 1965.
Денисов Ю.А. и др. Справочник сварщика. - М.: Машиностроение, 1983.
Горбунов В.И. Обработка материалов резанием, металлорежущий инструмент и станки. Учебное пособие для студентов. - М.: Машиностроение, 1980.
Справочник технолога-машиностроителя: В 2-х т./ Под ред. А.Г. Косиловой и Р.К. Мещерякова. - М.: Машиностроение, 1986.
12. Григорьянц А.Г., Сафронов A.M. Методы поверхностной лазерной обработки. - М.: Высшая школа, 1967.
ДоДАТОК
Таблиця А.1 – Вихідні дані до розділів 2 ,4
Варіант
|
Вихідні дані сходные данные | ||||||||
матеріал |
клас точності |
ряд припусків |
Тип виробництва |
А, мм |
Б, мм | ||||
1 |
20Л |
8 |
7 |
О |
54 |
140 | |||
11 |
СЧ25 |
9 |
8 |
С |
60 |
144 | |||
|

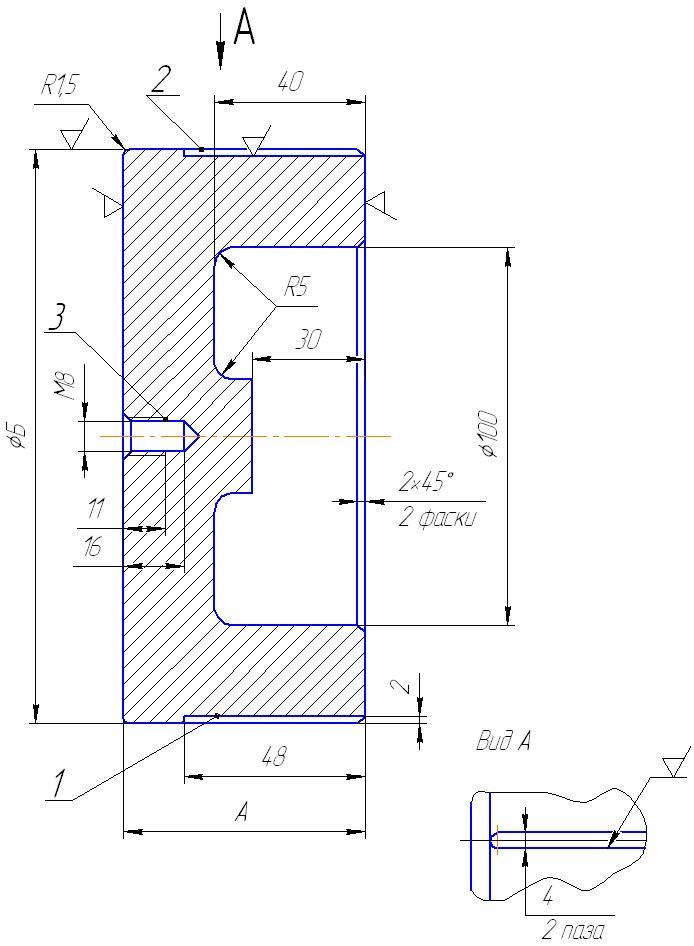

Поршень
|
|
|
Невказані ливарні радіуси 2,0 мм
Продовження таблиці А1
Варіант
|
|
Вихідні дані
|
|
| ||
|
матеріал |
клас точності |
ряд припусків |
Тип виробництва |
А, мм |
Б, мм |
2 |
СЧ35 |
8 |
7 |
О |
160 |
300 |
12 |
45ФЛ |
9 |
8 |
С |
150 |
340 |
|
|
Втулка |
|
|
Невказані ливарні радіуси 2,0 мм
Продовження таблиці А1
Варіант
|
Вихідні дані
| |||||
|
матеріал |
Клас точності |
Ряд припусків |
Тип виробництва |
А, мм |
Б, мм |
3 |
40ХЛ |
8 |
7 |
О |
140 |
230 |
13 |
СЧ30 |
9 |
8 |
С |
160 |
210 |
|
|

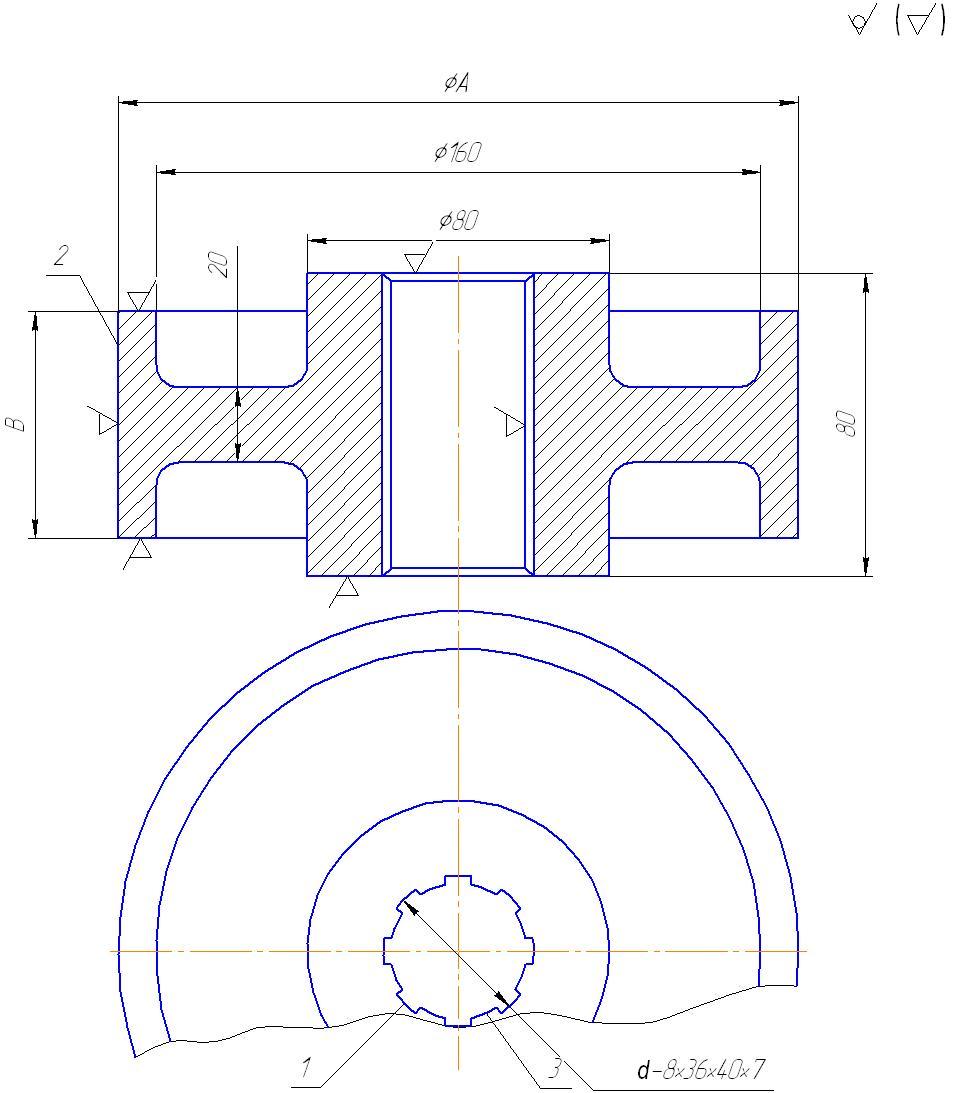

Колесо циліндричне |
|
|
Невказані ливарні радіуси 2,0 мм
Продовження таблиці А1
Варіант
|
|
Вихідні дані
|
|
| |||
|
матеріал |
Клас точності |
Ряд припусків |
Тип виробництва |
А, мм |
Б, мм | |
4 |
30ГСЛ |
8 |
7 |
О |
180 |
60 | |
14 |
СЧ20 |
9 |
8 |
С |
190 |
50 | |
|

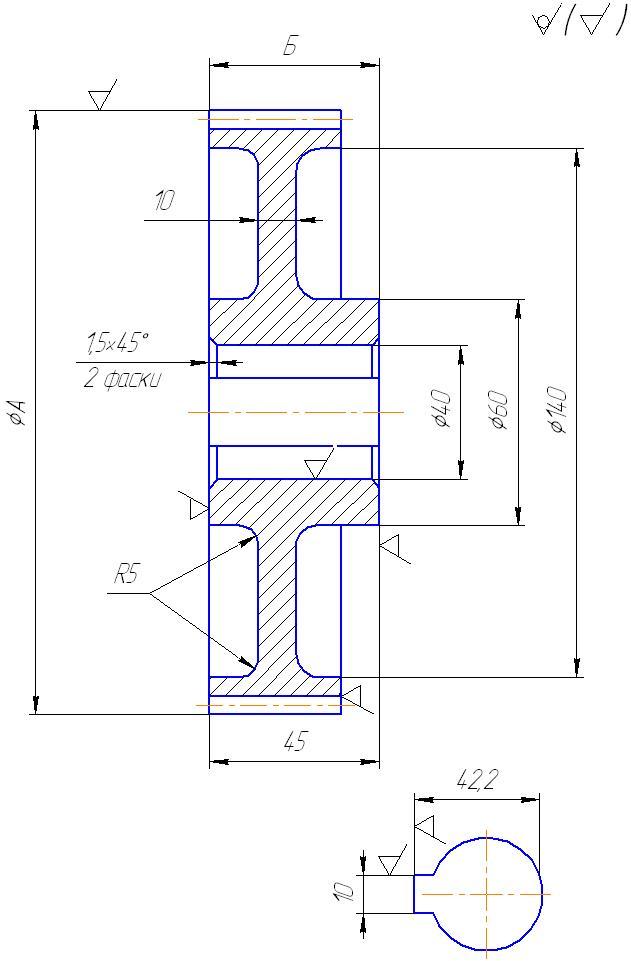

Шків |
|
|
Невказані ливарні радіуси 2,0 мм
Продовження таблиці А.1
Варіант
|
|
Вихідні дані
|
|
| ||
матеріал |
клас точності |
ряд припусків |
Тип виробництва |
А, мм |
Б, мм | |
5 |
55Л |
8 |
7 |
О |
150 |
80 |
15 |
СЧ25 |
9 |
8 |
С |
160 |
90 |
|
|
Опора |
|
|
Невказані ливарні радіуси 2,0 мм
Продолжение таблицы А.1
Варіант
|
|
Вихідні дані
|
|
| ||
|
матеріал |
клас точності |
ряд припусків |
Тип виробництва |
А, мм |
Б, мм |
6 |
СЧ15 |
9т |
8 |
С |
58 |
148 |
16 |
40Л |
10 |
9 |
О |
64 |
152 |
Поршень |
Невказані ливарні радіуси 2,0 мм
Продовження таблиці А1
Варіант
|
|
Вихідні дані
|
|
| |||
матеріал |
клас точності |
ряд припусків |
Тип виробництва |
А, мм |
Б, мм | ||
7 |
СЧ21 |
9т |
8 |
С |
170 |
250 | |
17 |
45ФЛ |
10 |
9 |
О |
190 |
240 | |
|
|
Втулка |
|
|
Невказані ливарні радіуси 2,0 мм
Продовження таблиці А1
Варіант
|
|
Вихідні дані
|
|
| ||
|
матеріал |
клас точності |
ряд припусків |
Тип виробництва |
А, мм |
Б, мм |
8 |
СЧ35 |
9т |
8 |
С |
200 |
80 |
18 |
35ГЛ |
10 |
9 |
О |
210 |
90 |
|
|
Шків |
|
|
Невказані ливарні радіуси 2,0 мм
Продовження таблиці А.1
Варіант
|
|
Вихідні дані
|
|
| ||
матеріал |
клас точності |
ряд припусків |
Тип виробництва |
А, мм |
Б, мм | |
9 |
25ГСЛ |
9т |
8 |
С |
180 |
36 |
19 |
СЧ24 |
10 |
9 |
О |
170 |
40 |
|
|
Колесо циліндричне |
|
|
Невказані ливарні радіуси 2,0 мм
Продовження таблиці А.1
Варіант
|
|
Вихідні дані
|
|
| |||
|
матеріал |
клас точності |
ряд припусків |
Тип виробництва |
А, мм |
Б, мм | |
10 |
СЧ20 |
9т |
8 |
С |
170 |
100 | |
20 |
35ГЛ |
10 |
9 |
О |
180 |
110 | |
|
|
Опора |
|
|
Невказані ливарні радіуси 2,0 мм
