201

плохо различимы в условиях высоких уровней освещенности днем и, наоборот, сигналы, хорошо различимые днем, оказывают слепящее действие ночью.

Учитывая чрезвычайно широкий диапазон изменения уровней освещенности в течение суток, оптимальным с позиций безошибочного и своевременного обнаружения световых сигналов следует считать такой сигнал, который автоматически меняет фотометрические характеристики в зависимости от уровня внешней освещенности. Такой сигнал называется адаптивным.

Внутренняя информативность транспортного средства – это по-

тенциальные свойства приборов, сигнализаторов и органов управления, обеспечивающие водителя необходимой информацией о состоянии систем, агрегатов, процессов, протекающих в них, о режиме движения управляемого транспортного средства. На восприятие информации, отображенной приборами и сигнализаторами, водитель выделяет ограниченное время в тех ситуациях, которые позволяют, по его оценке, переключить внимание. В это ограниченное время водитель должен получить необходимую информацию от нескольких сигнальных приборов, имеющих различные информативные характеристики (размер, форма, расположение в поле зрения, свето- и цветотехнические характеристики и пр.). Для оптимизации процесса восприятия внутренней информации в основу компоновки приборной панели могут быть заложены различные принципы значимости, частоты и функциональности.

Применение двух первых принципов приводит к уменьшению времени обнаружения отклонений от нормы при изменении показаний приборов, второго и третьего – к уменьшению времени считывания показаний приборов.

Обзорность – свойство транспортного средства обеспечивать водителю геометрическую видимость дорожно-транспортной ситуации. Обзорность определяется размерами окон, шириной и расположением стоек кузова, местом размещения водителя относительно окон, размерами стеклоочистителей, конструкцией омывателей, системами обогрева и обдува стекол, расположением, числом и размерами зеркал заднего вида. В зависимости от важности получаемой в процессе движения информации показатели обзорности условно можно подразделить на основные и дополнительные. К основным можно отнести показатели обзорности автомобиля, которые характеризуют условия восприятия водителем объектов дорожной обстановки, расположенных в направлении движения автомобиля. К дополнительным, как правило, относятся те показатели обзорности, которые характеризуют условия восприятия водителем объектов, по своему расположению не совпадающих с направлением движения автомобиля и функционально несущих дополнительную информацию об окружающей обстановке и среде движения.

Размеры зон обзорности ветрового стекла определяются минимальной высотой верхней его кромки, ограничивающей верхний предел обзора. Этот предел назначается из условий необходимости обеспечения видимости средств ОДД. Одновременно верхняя кромка переднего стекла не должна быть расположена слишком высоко, так как это может привести к ослеплению

202

водителя яркими солнечными лучами и перегреву организма от теплового излучения. Кроме того, вертикальные углы обзорности должны обеспечивать необходимую дальность видимости при движении по вертикальным кривым малых радиусов и значительным уклонам.

Обзорность непосредственно перед автомобилем, т. е. нижний вертикальный угол обзорности, определяется длиной и высотой капота, расположением нижней кромки ветрового стекла, высотой расположения глаз водителя над дорогой.

В процессе движения водителю часто приходится оценивать дорожную обстановку позади автомобиля, особенно при смене полос и совершении обгона. Для обеспечения необходимой задней обзорности автомобиля применяются зеркала заднего вида (внутренние и наружные). Существующие рекомендации по организации обзорности при помощи зеркал построены на принципе обеспечения с места водителя обзора бинокулярным зрением участка дороги определенной протяженности. Желание конструкторов улучшить параметры задней обзорности привело к созданию комбинаций зеркал, применению перископических систем, распространение которых пока не вышло за рамки эксперимента.

Звуковая информативность – это свойство транспортного средства обеспечивать водителя необходимой звуковой информацией. Звуковые сигналы в сочетании со зрительными дают больший эффект, чем каждый из них в отдельности. Преимущества звуковых сигналов не только в более лёгком восприятии их человеком, но и в возможности приема их без отвлечения от зрительной информации. Однако серьезным недостатком слухового восприятия является его последовательный характер, что приводит к ограничению восприятия сообщений значительной продолжительности, перегрузке оперативной памяти, трудности в одновременном восприятии нескольких звуковых сигналов. Уровень шума также оказывает влияние на вероятность обнаружения звукового сигнала, что необходимо учитывать при формировании звуковой информации для водителя. В среднем уровень звука должен превышать уровень шума на 20 дБ, причем любой речевой или звуковой сигнал, используемый в звуковых индикаторах, должен быть выше абсолютного порога на 40-60 дБ.

Группа источников шумовой информации, кроме отрицательного влияния на организм, создает значительный фон, препятствующий нормальному и своевременному восприятию остальных, необходимых при управлении источников звуковой информации.

Приборы внутренней звуковой сигнализации находят все более широкое распространение. Их полезность подтверждена практикой установки на отдельные типы транспортных средств. Особенно эффективны звуковые сигнализаторы для привлечения непроизвольного внимания водителя в случае отказа в работе систем и агрегатов, обеспечивающих безопасность движения (понижение уровня жидкости, давления воздуха в тормозной системе, давления воздуха в шинах и пр.).

тному средству при движении по условиям безопасности (рис. 8.6). Увеличение занимаемого коридора движения объясняется отклонением транспортных средств от прямолинейного движения с увеличением скорости.

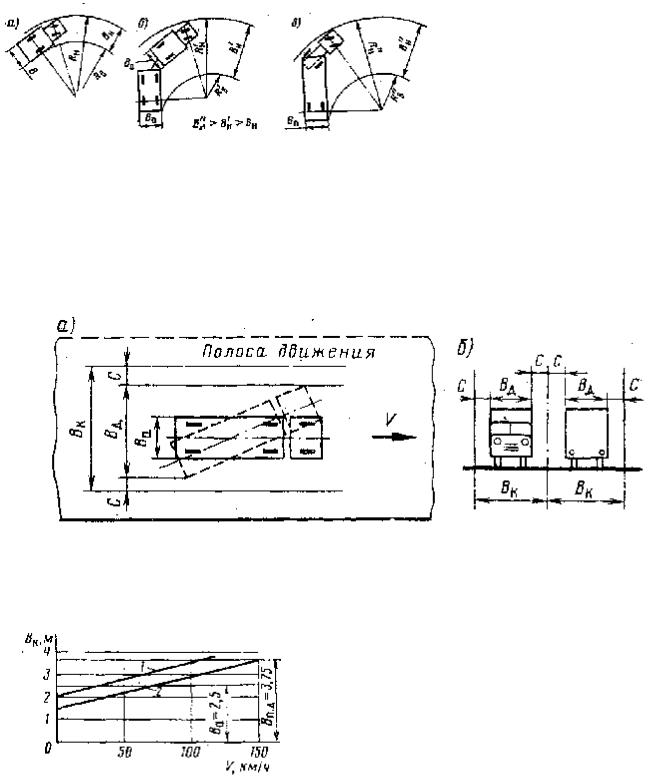

а б Рис. 8.6. Коридор движения: а - на однополосной дороге; б - на двухполосной дороге; Ва

– статическая ширина автомобиля; Вд – динамическая ширина автомобиля; Вк – коридор движения: С – зазоры безопасности

205

Коридор движения автопоезда при достижении сравнительно высокой скорости (40 км/ч и более) в результате поперечных колебаний прицепа в горизонтальной плоскости может достигнуть значения, угрожающего безопасности движения. Причем опасность возникает не только для других участников движения, но и для автопоезда в результате потери устойчивости прицепа, ухудшения управляемости всего автопоезда. Кроме того, эти колебания вызывают значительные нагрузки на элементы автопоезда, особенно на тягово-сцепное устройство, что может привести к его поломке. Повышение критической скорости по условиям устойчивости автопоезда достигается увеличением базы прицепа (полуприцепа) и смещением центра тяжести к сцепному устройству.

Высота транспортного средства определяет его проходимость под искусственными сооружениями по дороге, устойчивость, аэродинамические характеристики. В зависимости от высоты, расположения и вида груза меняется центр тяжести автомобиля. Так, у передне- и заднеприводных автомобилей существенно различаются показатели устойчивости. Кроме того, на показатели устойчивости влияет распределение массы по осям, которое зависит не только от вида и расположения груза, но и от компоновки автомобиля, и, следовательно, у передне- и заднеприводных автомобилей соотношение масс, приходящихся на передние и задние колеса, различно.

8.3.Использование интеллектуальных транспортных систем

ворганизации дорожного движения

Впоследние годы активно развиваются научные исследования в области моделирования и оптимизации распределения транспортных потоков. Определился резкий качественный скачок в разработке и выпуске мощных информационных компьютерных систем. Развитие различных современных видов связи, технических средств сбора и обработки информации о

206

характеристиках транспортных потоков и дорожной сети позволяет ставить вопрос о решении проблем организации и управления движением как для отдельных автомобилей, так и для транспортных потоков на дорожной сети в целом на качественно новом, более высоком уровне, с использованием технологий интеллектуальных транспортных систем (ИТС).

Интеллектуальные транспортные системы обеспечивают основное условие оптимизации логистических систем – интеграцию информации и доступ к ней в любой временной период всем участникам транспортного процесса за счет следующих функций:

•интеграции в единый информационный поток данных грузоотправителей, перевозчиков и грузополучателей;

•прямого и непосредственного доступа к этим данным всех участников логистической цепи;

•осуществления управления всеми грузовыми операциями и контроля за прохождением груза автоматически с ведением электронного документооборота.

Примером такой логистической системы является европейский проект CEPRA, реализованный в г. Дизендорф (Германия) группой Cargo-Line [15]. Структурная схема системы приведена на рис. 8.9.

Рис.8.9. Компоненты логистического проекта CEPRA в системе Евро-Лог

В США значительное внимание уделяется созданию интеллектуальной транспортной инфраструктуры. Интеллектуальная транспортная инфраструктура является системой транспортного мониторинга, связи и управления, предназначена для информационного обеспечения ИТС. Система управления транзитными перевозками является одной из областей развития

207

ИТС, где информационная инфраструктура создается на коммерческой основе. Используя навигационные системы маршрутного ориентирования на основе GPS, такие системы работают во многих городах США и Канады (Питтсбург, Сиэттл, Чикаго, Торонто, Майами и др.). Наиболее известным типом системы управления транзитными перевозками является система Fleet-Lynx, разработанная фирмой Харрис [15]. Компоненты системы включают диспетчерский центр, навигационную систему автоматического определения местоположения автомобилей, бортовые устройства автомобилей.

Диспетчерский центр построен по конфигурации клиент/сервер, имеет базу данных по транспортным и дорожным характеристикам сети, цифровые карты сети, входящей в зону обслуживания центра, системы связи между водителями и диспетчерами.

Согласно данным Департамента транспорта, время прохождения маршрута при использовании системы управления транзитными перевозками сокращается на 15 – 18 %. Межремонтный пробег возрастает на 12 – 23 %. Время ожидания пассажиров снижается на 50 %. Все это обеспечивает высокую экономическую эффективность системы управления транзитными перевозками, ежегодно окупается 45 % инвестиций в создание этой системы. Ежегодный экономический эффект оценивается в 1,5 млн. дол.

Системы типа TruckScan разработаны и функционируют в Австралии, осуществляют проверки грузовых автомобилей, используя технологии интеллектуальных транспортных систем. За счет этого автоматизированы все операции, сокращено время обработки автомобиля.

Технологический процесс обработки автомобилей выглядит следующим образом. Грузовые автомобили подходят к станции без снижения скорости, и на этом участке подхода система выполняет операции оптического распознавания автомобиля. Эта информация передается в центральную базу данных, где находятся все сведения о конкретном автомобиле и регистрируется время прохождения участка, скорость, отклонение от графика движения. Предупреждение об отклонении от графика передается оператору и водителю. Система также позволяет измерять нагрузку на оси, общую массу автомобиля, габаритные размеры. Таким образом, осуществляется мониторинг грузовых автомобилей, проходящих через сеть станций, и центральная база данных может контролировать характеристики движения автомобилей по сети.

Структурно система TruckScan состоит из семи подсистем:

•базы данных по грузовым автомобилям (номерной знак, принадлежность, эксплуатационные характеристики и т.д.);

•подсистемы регистрации прохождения автомобилей через станцию;

•центрального сервера TruckScan, принимающего решение;

•подсистемы связи сети станций;

•подсистемы регистрации автомобилей государственными органами до- рожно-транспортной администрации;

208

•электронной системы взвешивания автомобилей в движении;

•сервисных подсистем.

Если автомобиль проходит процедуру регистрации по всей технологической цепочке без отклонений, он может беспрепятственно продолжать движение по маршруту. Если система выявляет какие-либо нарушения, автомобиль остается на станции для более тщательной проверки.

Поскольку вся процедура идентификации и проверки автомобиля выполняется в движении, обеспечивается высокая пропускная способность системы, достигающая 500 авт/ч в одном направлении. Для получения этих показателей используются современные технические средства, в результате чего распознавание автомобиля производится за 2,5 с. Поэтому система имеет высокие показатели эффективности, соотношение прибыль – затраты составляет 5:1.

8.4. Автоматизированные системы управления общественным транспортом с использованием технологий интеллектуальных

транспортных систем

Современный этап развития автоматизированных систем управления движением автобусов характеризуется использованием технологий интеллектуальных транспортных систем. Это позволяет расширить функциональные возможности систем, применять более совершенные технические средства, программное обеспечение и методы управления. Развитые страны уже накопили достаточный опыт разработки проектов интеллектуальных транспортных систем и их эксплуатации при организации пассажирских перевозок. Интеллектуальные транспортные системы позволяют повысить привлекательность городского общественного транспорта.

В г. Гетеборг (Швеция) внедрена система управления движением общественного транспорта, которая, наряду с организацией приоритетного движения автобусов, позволяет осуществить информационное обеспечение пассажиров в реальном режиме времени. Анализируя мнение пассажиров, установили, что именно эта информация является важным фактором, снимающим неопределенность при выборе вида транспорта. Необходима не только информация о времени, остающемся до прибытия на остановку следующего автобуса, но и сообщения о нарушении графиков движения. Пассажиры считают эту информацию наиболее важной.

Все автобусы в Гетеборге в автоматическом режиме передают информацию о местоположении на маршрутной сети на каждом остановочном пункте и после прохождения транспортных детекторов на регулируемых перекрестках. На основе этой информации осуществляется динамическое прогнозирование времени прохождения автобусов на всех остановочных пунктах. Результаты этих прогнозов постоянно отображаются на электронных табло на остановочных пунктах и передаются в компьютерную сеть Интернет. Эта информация обновляется в динамическом режиме каждые 30 с.

209

Информация о движении общественного транспорта, публикуемая в Интернете, пользуется большим спросом, ежемесячно регистрируется около 700 тыс. обращений от 50 тыс. пользователей.

Местоположение автобусов определяют, применяя спутниковую навигационную систему GPS. Технология дифференциальной навигационной системы DGPS позволяет установить координаты автобуса на маршрутной сети с точностью до 10 м. Эта информация постоянно отображается в центре управления, сравнивается с плановой, и отклонения от графика движения сообщаются водителю. С помощью GPS определяется скорость движения автобусов, и информация об этом заносится в базу данных системы управления дорожным движением.

Используются также возможности GPS по определению местоположения автобуса, подавшего «тревожный» сигнал о дорожно-транспортном происшествии, поломке, нарушении правопорядка. Тем самым значительно повышается безопасность перевозочного процесса. Навигационное оборудование GPS и бортовые компьютеры имеют 600 автобусов, работающих на линии.

Основное технологическое оборудование системы состоит из центра управления движением, зональных компьютерных отделов, обслуживающих районы города, 150 периферийных компьютеров на улично-дорожной сети, 300 транспортных детекторов, 50 светофорных объектов, около 100 информационных табло, установленных на остановочных пунктах. Все это оборудование управляет работой 450 автобусов. Функциональная схема приведена на рис. 8.10.

При работе системы формируются следующие базы данных:

•управляющая, которая описывает плановые маршруты движения и их транспортно-эксплуатационные характеристики;

•ситуационная, характеризующая текущую ситуацию для каждого автобуса, его местоположение в сети и любые отклонения от планового месторасположения;

•прогнозная, которая содержит результаты прогнозов прибытия автобусов на все остановочные пункты сети;

•база данных, описывающая результаты работы общественного транспорта за любой период времени.

Затраты на систему составят 150 млн. шведских крон.

В г. Виченце (Италия) внедрена система приоритетного движения автобусов фирмы «ЗМ», разработанная по технологии интеллектуальных транспортных систем. Система «Оптикон» обеспечивает приоритет автобусам при проезде| регулируемых пересечений. Для распознавания автобусов при организации приоритетного движения система использует устройства инфракрасного излучения, устанавливаемые на автобусах. Автобус подает сигнал на приемник инфракрасного излучения, установленный на регулируемом перекрестке. Приоритетный проезд обеспечивается по следующим алгоритмам:

210

• «разгрузке очереди» – включение зеленого сигнала на минимальное время только для проезда автобуса впереди ожидающих автомобилей;

• скоростному движению - зеленый сигнал включается на продолжительное время для создания коридора для безопасного проезда автобусов;

• корректировке параметров светофорного регулирования для пропуска автобуса.

Рис. 8.10. Функциональная схема системы управления городским пассажирским транспортом в г. Гетеборге
