2. Оао «Курганский завод электромонтажных изделий»

Дата экскурсии: 13.03.2012 г.

Завод ЭМИ был основан 2 июля 1963 года. Завод обеспечивал своими изделиями монтажные тресты, сооружавшие промышленные объекты, как на территории нашей страны, так и за рубежом. В настоящее время в ассортимент КЗ ЭМИ входят электромонтажные изделия: кабельные стойки, кабельные полки, кабельные лотки, короба, а в качестве основной продукции электромонтажные профили (рис. 2.1).

Рисунок 2.1- Электромонтажные профили

Заводом выпускается 400 наименований электромонтажных изделий. Производство КЗ ЭМИ основано на потреблении металлопроката (листовой и штрипс). При помощи гильотинных процессов завод делает заготовки для электромонтажных изделий, а при помощи листогибов производит гибку изделий нужных размеров. При необходимости производится пробивка отверстий в электромонтажных изделиях.

На предприятии имеются производства:

• штамповочное;

• сварочное;

• горячего и гальванического цинкования;

• лакокрасочное;

• профилировочное.

На территории завода находится два комплексно-механизированных участка и пять поточно-механизированных линий.

Основные виды продукции, выпускаемые КЗ ЭМИ:

• вводно распределительные устройства (типа ВРУ-3), предназначенные для приема, распределения и учета электроэнергии трехфазного переменного тока 380/220 В и защиты линий от перегрузок и короткого замыкания ;

• изделия для выполнения троллейных линий мостовых кранов напряжением 500 вольт постоянного тока и 600 вольт переменного тока;

• кабельные сборные конструкции для прокладки проводов и кабелей на открытом воздухе, в зданиях, подвалах, транспортных туннелях;

• лотки перфорированные и решетчатые для прокладки на них проводов и кабелей напряжением до 1000 вольт;

• коробки для электропроводок и кабельных линий, для соединения и ответвления проводов и кабелей при выполнении электропроводок и кабельных линий напряжением до 1000 вольт, а также для установки выключателей и розеток;

• электромонтажные стальные перфорированные гнутые профили и полосы для изготовления различных конструкций при электромонтажных работах и т.д.

Основной целью экскурсии было ознакомление с системой электроснабжения и видами электрооборудования предприятия.

Питание завода ЭМИ осуществляется с двух подстанций : подстанции «Юнона» и подстанции «Промышленная». Питание идет по 2-х цепной кабельной линии ААБ-3х150-10 и ААБ-3х240-10 соответственно, к центральному распределительному пункту (ЦРП-10). К нему подключены 2 трансформатора типа ТМЗ-630/10 для питания компрессорной станции и 2 трансформатора типа ТМЗ-1600/10 для питания цехов и других нужд. Резервная система питания 6 кВ питается по двум кабельным линиям марки ААБ-3х240 от подстанции «Промышленная».

Центральный распределительный пункт 10 кВ состоит из двух секций по 10 ячеек КСО-272, шинные и линейные разъеденители, выключатели ВМГ-10 на 600А, трансформатор напряжения НТМИ-10, установлены счетчики «Энергомера» (рис. 2.2).

Рисунок 2.2-Счетчик «Энергомера»

Значительная часть производственного оборудования КЗ ЭМИ нуждается в сжатом воздухе, который производится компрессорной станцией. Два трансформатора типа ТМЗ- 630/10 входят в состав КТП-9 (рис 2.3), находящейся в компрессорной. ТМЗ- 630/10- двухобмоточный трехфазный силовой маслянный трансформатор без расширителтного бачка и защитой масла с помощью азотной подушки (рис.2.4).

Рисунок 2.3-КТП-9

Рисунок 2.4- Трансформатор типа ТМЗ- 630/10

Также на предприятии установлена газовая котельная, работающая на природном газе (рис. 2.5). Использование газа значительно сокращает потребление дорогого тепла из теплосети. На территории котельной размещены три котла по 200 кВт.

Рисунок 2.5- Газовая котельная

Также мы посетили мини-ТЭЦ (Блочно-контейнерный газопоршневой электроагрегат) БКГПЭА-400 (2х200 кВт), работающей на природном газе (рис.2.6 и рис 2.7). Внутри мини- ТЭЦ очень мало места-это является недостатком.

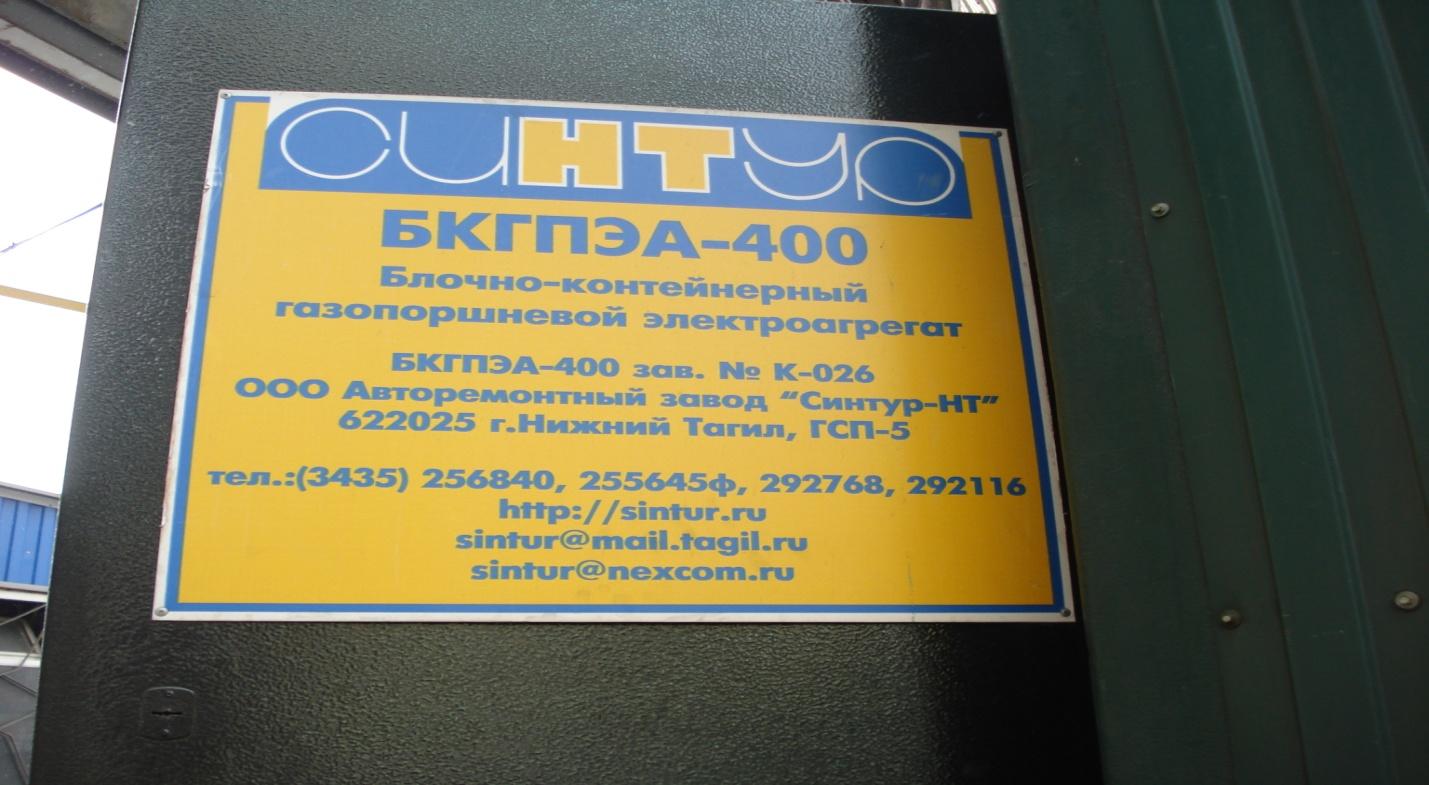

Рисунок 2.6 - Табличка на блочно- контейнерном газопоршневом электроагрегат

Рисунок 2.7- Внутри блочно-контейнерного газопоршневого электроагрегата

На другой комплектной трансформаторной подстанции КТП-9 установлены трансформаторы марки ТМЗ-1600/10 (рис. 2.8), шинопровод на 1600 А (роис.2.9), шкаф управления миниэлектростанцией (рис2.10) и батареи статических конденсаторов на 28 квар (рис.2.11).

Рисунок 2.8- Табличка на трансформаторе ТМЗ-1600/10

Рисунок 2.10- Шкаф управления мини-электростанцией

Рисунок 2. 11- Батареи статических конденсаторов

Электрооборудование системы электроснабжения предприятия:

• ячейки КСО-272 (камера сборная одностороннего обслуживания , вторая модификация, 1972 год разработки) (рис 2.12). Предназначены для распределительных устройств 6(10) кВ переменного тока частотой 50 Гц систем с изолированной нейтралью;

Рисунок 2.12- Ячейка КСО-272

• ячейки КСО-366 (камера сборная одностороннего обслуживания, третья модификация, 1966 год разработки). Предназначены для комплектования распределительных устройств напряжением 6(10) кВ переменного трехфазного тока частотой 50 Гц с изолированной или заземленной через дугогасительный реактор нейтралью;

• выключатель ВМГ-10 (В- выключатель, М- масляный, Г- горшковый, 10-номинальное напряжение,10 кВ) –трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 Гц (рис.2.13). ВМГ-10 (630-1600) может быть использован в камерах КСО-272, КСО-285);

Рисунок 2.13-Выключатель ВМГ-10

• трансформатор типа ТМЗ-1000/10-силовой масляный трансформатор с защитой масла без расширительного бочка и с защитой масла с помощью азотной подушки. (рис.2.14);

Рисунок 2.14-Трансформатор типа ТМЗ-1000/10

• 2 трансформатор типа ТМЗ-1600/10 с естественным охлаждением масла в КТП 7 для питания электропотребителей цехов. Изготовляются в герметичном исполнении и не имеют расширительного бачка и с защитой масла с помощью азотной подушки;

• 2 трансформатора типа ТМЗ-630/10-силовой масляный трансформатор, герметичный, без расширительного бачка и с защитой масла с помощью азотной подушки, с естественным охлаждением типа ТМЗ в КТП 9 для питания компрессорной станции;

• трансформатор тока ТПОЛ-10 (трансформатор тока проходной, одновитковый или опорный с литой изоляцией). Предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в сетях переменного тока напряжением до 10 кВ с частотой 50 или 60 Гц (рис. 2.15);

Рисунок 2.15- Трансформатор тока ТПОЛ-10

• трансформатор напряжения НТМИ-10 (Н-трансформатор напряжения, Т- трехфазный, М - охлаждение масляное с естественной циркуляцией воздуха и масла, И - измерительный, 10- номинальное напряжение обмотки ВН в кВ). Предназначен для понижения до 100 В напряжения 6 и 10 кВ переменного тока с целью дальнейшего измерения и передачи на приборы защиты и сигнализации в цепях автоматики с изолированной нейтралью (рис.2.16);

Рисунок 2.16-Трансформатор напряжения типа НТМИ-10

• блочно- контейнерный газопоршневой электроагрегат 2х200 кВт (рис 2.6 и 2.7);

• счетчик активной энергии типа САЗУ- 67 (рис.2.17);
