47 Защита от атмосферного и стат. Эл-ва..
Защита от атмосферного электр-ва – комплекс техн-х устрв, позволяющих защитить обьекы от прямых ударов молнии, от наведенных напряжений и Эл. магн излучений.
Поражающие ф-ры молнии: 1) Эл.ток в канале молнии > 200 000А) 2)Эл.магн индукция при которой все металлич обьекты нах-ся в зоне эл.м влияния, становятся источниками Эл.тока 3)Воздушная ударная волна при резких перепадах t.осн номат док-ты – Руквод. док-т РД 34.21.122-87. Если объект малозащищен- то учитывается грозовая активность. Все объекты делятся на: 1) относ. Взрывоопасные объекты, поэтому молниезащита д. проектироваться и устанавливаться независимо от грозовой активности 2)опасность может возникнуть только при аварийной ситуации молниезашита на таких объектах устанавливается при грозовой активности 10 часов в год; 3)молниезашита на таких объектах устанавливается пр грозовой активности 20 часов в год и >. В кач-ве молниезашиты прим-ся спец устр-ва, кот-е м.иметь разл. Конструкцию однако основные конструктивные Эл-ты молниезашиты явл. Практически одинаковыми. В наст. время применяются: а)стержневые б)тросовые в)сетчатые
Рис. ниже 1-опорная конструкция, 2-молниеприемник, 3-токоотвод, 4 - заземляющее устройство - рассматривается на нормативное сопротивление, при этом учитывая импульсную токовую нагрузку, сопротивление рассчитывается по ф-ле: Rимп=Rs*Kимп значен. Kимп опред. По Рд 34.21.12-87

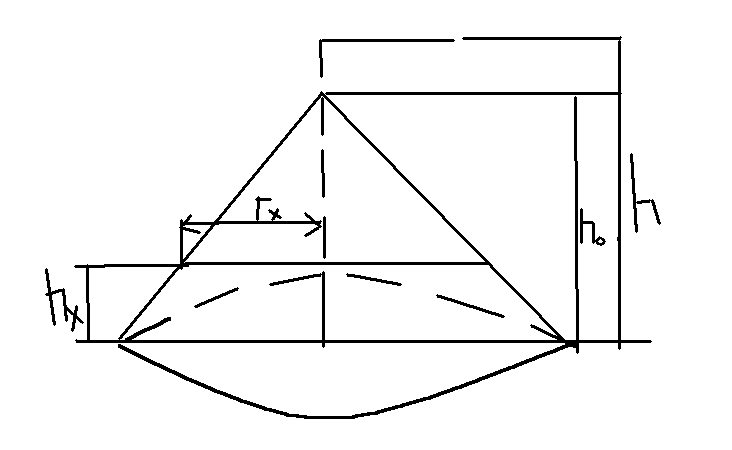

У молниеотвода 2 зоны защиты: зона А – в прид. Этой зоны обеспеч степ. защиты 99,5%, зона Б – на95%
Меры защиты от статического электричества определяют исходя из природы его образования. К таким мерам относят заземление оборудования, резервуаров, трубопроводов.и др.; установку мягких металлических заземленных щеток, касающихся транспортерных лент при их движении; общее и местное увлажнение воздуха в помещениях (повышение относительной влажности до 75%): очистку жидкости от загрязнения коллоидными частицами, а также осушку и очистку газов от взвешенных твердых и жидких частиц; устройство проводящих полов и заземленных площадок для автоматического снятия зарядов с людей; ионизацию воздуха; применение электропроводящих смазок для. покрытия наружны> поверхностей ременных передач и транспортерных лент.
48 Наведенное электричество и защита от него.
Контактная сеть, линии электропередачи переменного тока оказывают значительное электромагнитное влияние на провода, расположенные вдоль этих сетей и линий. Вследствие этого на проводах, подверженных этому влиянию, в ряде случаев наводится высокое напряжение, опасное для работающих.
Рассматривают две составные части электромагнитного влияния — электрическое и магнитное. Электрическое влияние обусловлено наличием электрического поля в пространстве, окружающем контактную сеть, ЛЭП и др.
Магнитное влияние обусловлено наличием изменяющегося магнитного поля, возникающего при протекании переменного тока по тяговой сети, ЛЭП и др.
Для обеспечения безопасности работающих на проводах, подверженных электромагнитному влиянию, предусматривают следующие защитные мероприятия:
– увеличивают расстояние между влияющим и подверженным влиянию проводами;
– заземляют изолированные от земли металлические конструкции сооружений, находящихся в зоне электромагнитного влияния (крыши вагонов с деревянными кузовами, крыши помещений стрелочных постов, трубопроводы и др.). Для повышения надежности эти сооружения соединяют с «землей» двумя специальными заземлителями; по фронту работ на расстоянии не более 200 м друг от друга на отключенную, подверженную электромагнитному влиянию линию завешивают заземляющие штанги. Расстояние между штангами выбирают исходя из того, чтобы наведенные потенциалы при этом не превышали по величине допустимые для человека. С целью повышения надежности контакта провода с «землей» с каждой стороны от работающих завешивают по две заземляющие штанги; для выравнивания потенциалов между проводами контактной сети и заземленными конструкциями, не связанными с рельсами, устанавливают шунтирующие перемычки.
49 Электромагнитные поля: источники, основные характеристики, действие на организм. Защита от эл.магнитных полей.
Источник эл.м полей явл:1)атмосферное эл-во 2)излучение солнца и земли 3) разл. электроприборы. Помимо этого в быту и на пр-ве сущ-т много электрополей промышленной частоты. Переменные эл.м. поля - совокупность 2-х взаимосв. полей эл-го тока, кот-е хар-ся напряженностью Е, В/м и магнитного поля – Н,А/м. При распространен. эл.м волн воздухе или вакууме м/у ними связь: Е=377*Н. В целом электромагнитное поле хар-ся еще одной векторной величиной – интенсивной плотностью потока энергии I=E*H (I,e,h –векторы).при излучении сферических волн можно записать выражение для определения интенсивности I=Ристочн/4Пr2=E2/377. Можно получить выражение для расчета напряжения электрического поля Е=sqrt(30*Pшт)/r, где Pшт- мощность излучении источника, Вт; r – расстояние от рассматриваемой (.) до (.) излучение, м. В зав-ти от расст до места излуч-я r может м попасть в одну из 3-х зон: 1) R<лямбда/2п – зона излучения; 2)волновая зона R>лямбда/2п; 3)зона дефракции. В 1 волна еще не сформировалась поэтому ее можно охар-ть эл. и магн. составляющей. При попад в зону действия эл.м. полей человек как бы пронизывается силовыми линиями, при этом атомы и молекулы поляризуются, в организме появляется ионные токи. Последствия – 1)тепловой эффект 2)ионные токи 3)торможение рефлексов>головные боли, утомляемость, сонливость, падение зрения, отдышка. Всего 2 ГОСТа:
1)Гост 12.1.006-84 ССБТ ”Допустимые нормы эл.м.полей радиочастотного диапазона”. E,H от 60 кГц до 300 МГц. Интенсивность излучения I в диапазоне частот 300-3000000 МГЦ.
2)Гост12,1,002-84.Регламентируется и нахождение в зоне облучения без ср-в защиты. В РБ- СанПин Рб11-17-94 Сан норм и прав. при работе с источником ЭМп;
СанпинРб11-16-94 – для эктростат полей
Меры защиты:1 организационные меры (возраст<18); 2 обязат мед обследования. Если выше нормы- сократить раб. день; 3 увеличить расстояние до источника обслуживания т.е напряженность Е=sqrt(30*Pшт)/r; 4 необх применить оборудование с наименьш. излучением; 5 установить защитные экраны из листового металла. Опт толщина до 0.5 мм. Эффективность экрана Э=10LgIo/I, дБ. Io- интенсивность в данной точке пр отсутствии экр.I- после установки экрана. Фольга Э=50дб,Сетчатые-20-30, с метал.нитью-20-52.Поежения нужно окрасить масляной краской. В некотор случаях – индив ср-ва – комбинезоны, халаты, спец очки (SnО2)
