28 Проектирование и расчет искусственного освещения точечным методом, методом линейных и пространственных изолюкс

Этапы проектирования: 1 ознакомл-е с объектами проектир-я; 2 обоснование и выбор освещения; 3 обоснован-е и выбор источников света; 4 определен-е нормативн параметров системы освещения; 5 выбор осветит-ных приборов (светильников); 6 размещение светильников на плане помещения; 7 светотехн-й расчет системы освещения; 8 экономические расчеты.

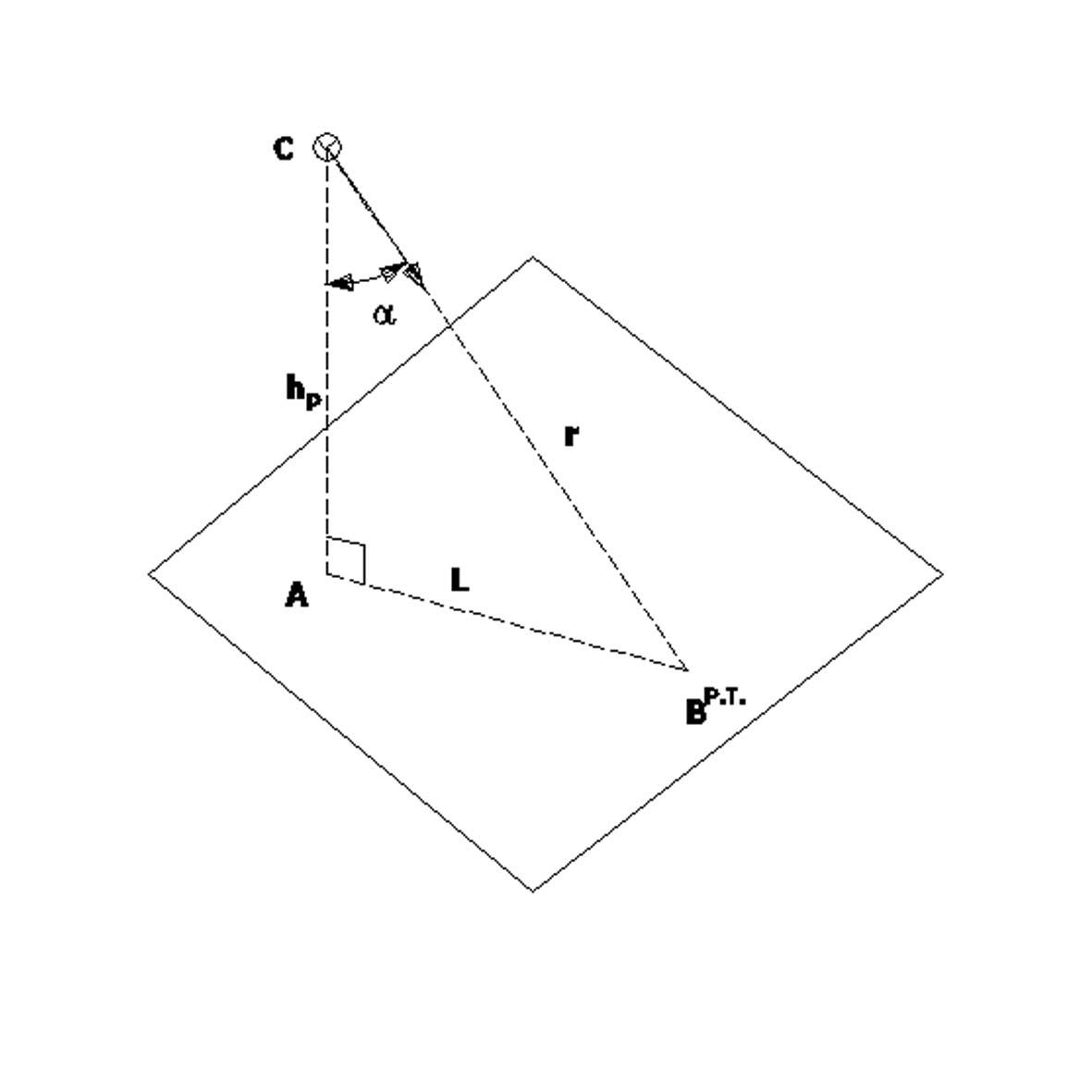

Точечный мет дает наиболее прав-ые рез-ты и примен-ся для расчета локализ-го и местного освещ-ия, освещения негоризонт-х плоскостей и больших территорий.Расчетное уравн-е точечн мет-а- Е_А=I_Acosα/r² где Е_А-освещенность горизонт-й плоскости в точке А, I_A-сила света в направл точ А; α-угол между нормалью к рабочей плоскости и направлением векторасилы света в точ А; r-расстояние от свет-ка до расчет точ А.

Однако приведенная расчетная зависимость не очень удобна при выполнении расчетов для систем освещ-я, в кот. Использ. несколько освет-х приборов. Более удобн. явл. разновидность этого метода, использующая понятие условной освещенности (e) – освещенность, создав-я некоторым источником света со световыми потоками.

F=1000 лм. Относит освещенность(E) – то же что и e, но при h_р=1м.

В наст время для расчетов точечным мет-м исп. спец. графики для нахождения значений e и E по величинам h и L.

Т.о. если в помещ. устан. несколько источников света, то для любой расч. точки можно опред-ть с помощью указ-х выше граф-ов суммарную условную или суммарную относит освещенность. В целом для помещ-я при наличии точечных источников света можно получить:

_m ∑ e_i F_{i m} ∑ ε_i F_i

∑ ------------ или ∑ -------------

ⁱ⁼¹ 1000 ⁱ⁼¹ 1000 h²

Методика с использ-ем e_i применяется при наличии точеч. источников света, а методика при использ-ии ε_i при наличии протяженных источн. света. Если вести расчет на какую-то освещенность с некот. коэфф-ом запаса K , то м. получить выражение:

_m e_i F_{i m} ∑ ε_i F_i

E∙K=μ∑ ----------- или μ∑ ---------- , лк.

ⁱ⁼¹ 1000 ⁱ⁼¹ 1000 h²

μ- коэфф, учитыв-щий отраженный световой поток и поток от удаленных источн. света, и равный 1,1; 1,25

F- светов поток выбранного источн света.

μ∙F μ∙F

E∙K= ---------- ∑ e_i или ----------- ∑ ε_i , лк.

1000 1000∙h²

Т.о. если с пом. указанных выше графиков определить суммарную освещенность ∑e_i и ∑ε_i, то легко можно определить фактич. велич-у освещ-ти, кот. будет иметь место для проектируемой нами системой. Если известно нормир. освещ-ть, то можно рассч-ть знач-е светового потока F, по кот можно выбрать необходимый источник света:

1000∙E_н∙К 1000∙E_н∙К∙h²

F = ---------------------- или F = -----------------------

μ∙∑e_i μ∙∑ε_i

В некот. случ. необх. произв. расчет освещен-ти для наклонной или вертикальной поверхности. В этом случае можно исп-ть приведение зависим. Однако вместо величин ∑e_i и ∑ε_i необх. подставить Ψ т.е.

∑e_iψ и ∑ε_iψ Ψ=cosθ ± p∙sinθ/h

Разновидностью точечного метода явл. метод изолюкс (кривая, представ-я собой геометр место точек данной плоскости с одинаковыми освещенностями). В этом случае точеч. мет. рассчит-ют освещ-ть в горизнт. плос-ти от одного осветит-го прибора или их группы, получают семейство изолюкс, выполненных в масштабе, в кот. вычерчена та или иная территор., подлеж-ая освещ-ю. Изолюксы наклад-ют на план так, чтобы они заполняли всю территорию. Этот прием позвол-т графич-ки рассчитать не только освещ-ть, но и координаты мест установки окон осветит-х приборов.
