3.15. Список литературы
В конце работы приводится список литературы, использованной при выполнении данного курсового проекта. Список составляется в алфавитном порядке; примеры сносок на использованный источник см. в настоящих «Методических указаниях».
4. Содержание графической части
4.1. Технологическая схема монтажа
Технологическую схему монтажа конструкций здания необходимо вычерчивать в верхнем углу листа проекта в масштабе 1:200; 1:400; 1:500 с тем, чтобы она занимала не более трети по ширине и высоте листа (компановка листа дана в прил. 8).
На схеме показывается разбивка здания на монтажные участки и захватки, последовательность монтажа элементов, расположение и направление движения крана (кранов), схемы развития частных потоков по горизонтали (вычерчиваются разным начертанием линии).
Последовательность монтажа элементов может быть единой цифровой при монтаже элементов одним краном или раздельной для-каждого крана (при работе комплекта кранов).
Расположение кранов в пролетах здания на схеме должно соответствовать какому-либо рабочему дню монтажа конструкций по графику выполнения работ.
4.2. Фрагменты монтажных планов и разрезов
Фрагменты монтажных планов и разрезов вычерчиваются в верхней (средней) части листа в масштабе 1:100,1:400 [27]. На всех схемах монтажа машины, механизмы, конструкции и монтажные приспособления должны изображаться в одном масштабе. На них должны быть показаны:
конструкция или ее элемент в стадиях: на приобъектном складе (на транспортном средстве), в монтаже и смонтированном виде;
монтажный кран с привязкой к осям здания, его стоянки и рабочие параметры при монтаже данного элемента (вылет стрелы, высота подъема крюка, грузоподъемность);
раскладка элементов (места стоянки автотранспортных средств) с привязкой к осям здания;
условное изображение рабочих движений крана на монтаже всех элементов с данной стоянки;
грузозахватные приспособления, монтажная оснастка, подмости, ограждения и т.п.
4.3. Схемы строповки элементов (2-3 шт.)
На чертеже должны быть показаны схемы основных грузозахватных приспособлений, приспособлений для выверки и временного закрепления монтажных элементов.
На схемах необходимо четко изображать принцип действия приспособлений, показывать рабочие места для управления ими, меры безопасности при их эксплуатации (страховочные приспособления, элементы дистанционного управления и т.п.).
Чертежи грузозахватных приспособлений располагаются под схемами монтажа или на свободных местах листа.
4.4. Технологические схемы устройства стыков
На лист наносятся схемы устройства 2-3-х основных видов стыков конструкций. В них должны быть показаны технологические приемы по механизации процессов сварки и антикоррозионной защиты соединительных элементов, замоноличивания и герметизации стыков.
По заданию на этих схемах должна быть отражена технология устройства стыков в зимнее время.
Располагать схемы устройства стыков рекомендуется в левом нижнем углу листа.
4.5. График выполнения работ

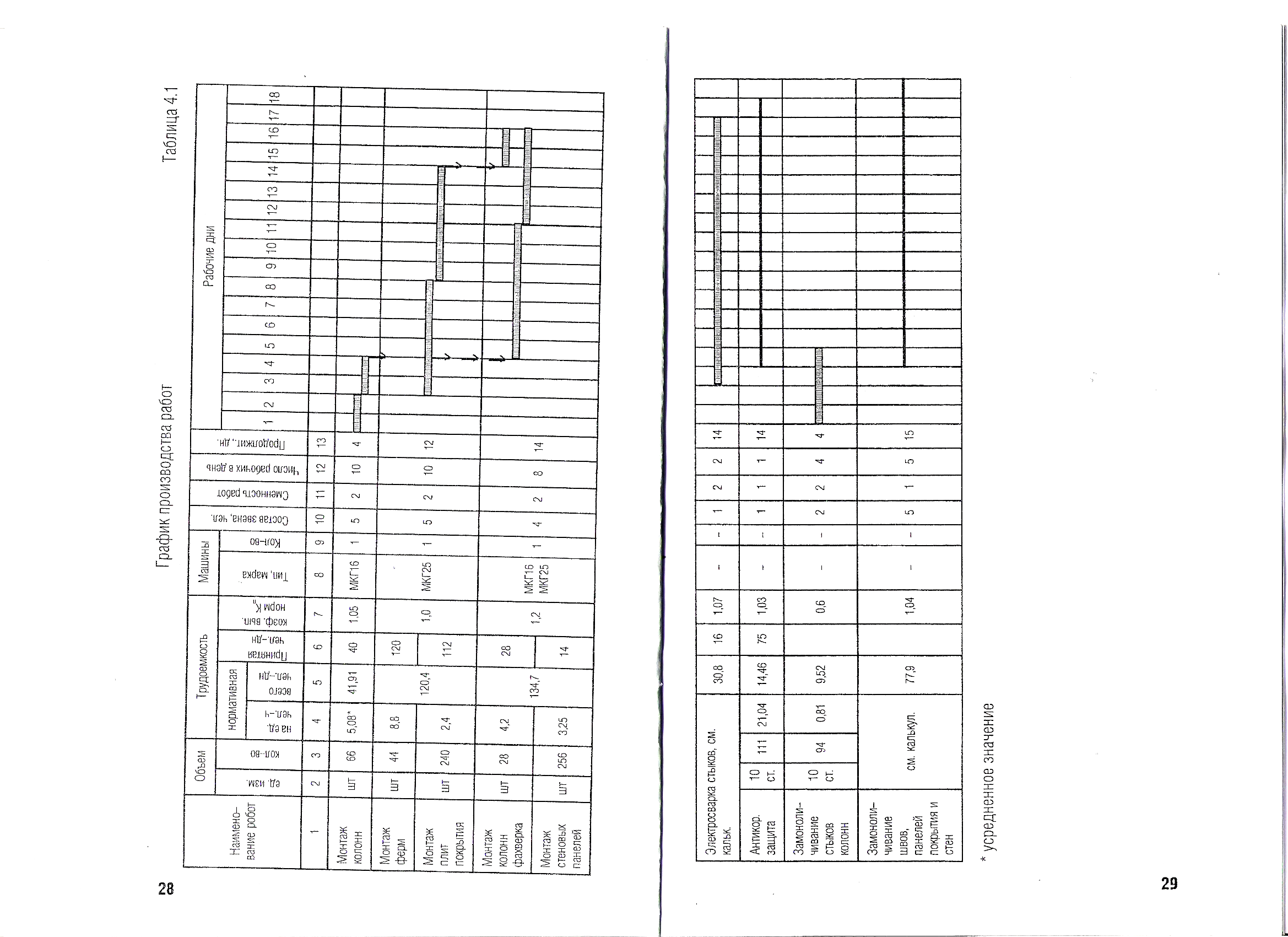

График выполнения работ составляется по форме, приведенной в табл. 4.1. Основой для составления графика служит калькуляция затрат труда, выбранные методы производства работ (разбивка на захватки, последовательность монтажа, количество монтажных кранов, сменность работ и т.п.). График работ вычерчивается в верхнем правом углу листа.
График состоит из двух частей: технологической нормали (графы 1 ...13) и календарной шкалы с разбивкой на рабочие дни (недели).
Наименование работ (графа 1) пишется в сокращенном виде и может включать группу работ (например, все работы по замоноличиванию стыков и швов). Для однородных элементов графы 2...4 заполняются по калькуляции трудовых затрат, для группы разнородных работ на месте граф 2...4 может быть запись «см. калькуляцию», а графа 5 заполняется по суммарной величине трудозатрат, графа 5 получается делением данных калькуляции в чел.-ч на принятую длительность рабочей смены.
Сменность работ (графа 11) рекомендуется принимать не менее двух, тогда численность рабочих в день (графа 12) определится произведением численности звена (графа 10) на сменность работ.
Продолжительность основных (собственно монтажных) работ (графа 13) определяется делением суммарной трудоемкости (графа 5) на количество рабочих в день (графа 12). Полученную величину округляют в меньшую сторону до целого числа дней или смен, при этом количество смен должно быть кратным числу секций.
Принятая продолжительность позволяет определить принятую трудоемкость (графа 13 х графу 12). Полученное значение (графа 6) по отношению к нормативной трудоемкости дает коэффициент выполнения норм:
(4.1)
Количество монтажных кранов зависит от продолжительности частных потоков, директивных сроков монтажа, технико-экономических показателей каждого варианта, и в каждом конкретном случае согласовывается с преподавателем. К общим требованиям можно отнести:
в одном пролете не допускается совмещение во времени двух частных потоков;
и Т0 должны соответствовать расчетным величинам;
монтаж стеновых панелей можно вести при наличии полного каркаса (т.е. когда смонтированы элементы покрытия).
Для работ по сварке и замоноличиванию стыков вначале определяется по графику их продолжительность. Затем делением данных графы 5 на продолжительность (графа 13) получают число исполнителей в день (графа 12). Сменность электросварочных работ и работ по замоноличиванию колонн принимается такой же, как и на монтаже. Для остальных процессов (заливка швов, герметизация, антикоррозионная защита) можно принять односменную работу.
Графы 6 и 7 вычисляют так же, как и для монтажных процессов, при этом допускается коэффициент выполнения норм меньше 1.
Разработанная технологическая нормаль (графа 1... 13) является основой и для составления циклограммы выполнения работ.
