2.2 Вибір типу гпа і розрахунок режиму роботи кс
Для розрахунків режимів роботи КС приймаються характеристики ЦН, які являють собою залежність ступеня повишення тиску ε, політропного коефіцієнта корисної дії ηкор і приведеної відносної внутрішньої міцності:
, |
(2.38) |
від приведеного об’ємного виробітку:
, |
(2.39) |
при різних значеннях приведених відносних оборотів:
, |
(2.40) |
де ,,,- відповідно густина газу, коефіцієнт стиску, температура газу та об’ємний виробіток ЦН, приведені до умови всмоктування;
, ,- умови приведення, для яких побудовані характеристики ЦН;
n, nH – відповідно робоча частота обертання вала ЦН і номінальна
частота обертання.
Основні параметри деяких типів ЦН наведені в таблиці.
Таблиця 2.5 - Основні параметри деяких типів центрових насосів при
номінальному режимі роботи
Тип ЦН |
Qн, млн.м3/добу |
Тиск (абс.), Мпа |
ε |
Приведені параметри |
nн, хв-1 | |||||
pВС |
рнаг |
ZПР |
RПР, Дж/(кг·К) |
ТПР, К |
| |||||
H-300-1.23٭ |
19 |
3.63 |
5.49 |
1.23 |
0.91 |
490.5 |
288 |
6150 | ||
370-18-1٭ |
37 |
4.96 |
7.45 |
1.23 |
0.888 |
508.2 |
288 |
4800 | ||
H-16-56٭ |
51 |
3.57 |
5.49 |
1.24 |
0.893 |
508.2 |
307 |
4600 | ||
235-21-1 |
18.3 |
5.18 |
7.45 |
1.44 |
0.888 |
508.2 |
288 |
4800 | ||
ГПА-Ц-6.3/76 |
11.4 |
5.14 |
7.45 |
1.45 |
0.9 |
508.2 |
293 |
8200 | ||
ГПА-Ц-16/76 |
32.6 |
5.14 |
7.45 |
1.44 |
0.888 |
508.2 |
288 |
4900 | ||
Н-16-76-1.44 |
31 |
5.18 |
7.45 |
1.44 |
0.898 |
508.2 |
288 |
6340 | ||
650-21-2 |
53 |
4.97 |
7.45 |
1.45 |
0.9 |
501.4 |
288 |
3700 | ||
650-22-2 |
47 |
4.97 |
7.45 |
1.45 |
0.9 |
501.4 |
288 |
3700 | ||
CDR-224 |
17.2 |
4.93 |
7.45 |
1.51 |
0.9 |
490.5 |
288 |
6200 | ||
RF2BB-30 |
21.8 |
4.93 |
7.45 |
1.51 |
0.9 |
490.5 |
288 |
6200 | ||
RF2BB-36 |
38 |
4.93 |
7.45 |
1.51 |
0.89 |
510.1 |
288 |
4437 | ||
PCL802/24 |
17.2 |
5 |
7.45 |
1.49 |
0.9 |
490.5 |
288 |
6200 | ||
PCL1002/40 |
45 |
4.93 |
7.45 |
1.51 |
0.9 |
490.5 |
288 |
4670 |
٭ - тиски pВС та рнаг для роботи нагнітачів по схемі двоступеневого стиску.
Одним із універсальних видів характеристик ЦН є приведена характеристика по методиці ВНИИГАЗа (рисунок 2.1)
Порядок визначення робочих параметрів:
При відомому складу газу, температурі і тиску на вході в ЦН визначається коефіцієнт стиску ZBC;
Визначається щільність газу ВС і продуктивність нагнітача при умовах всмоктування QBC:
|
ВС = ст , |
(2.41) | |
QBC = , |
(2.42) |
де QKC = Q – продуктивність КС при стандартних умовах;
mH – число паралельно працюючих ЦН, яке визначається із
співвідношеня:
mH = , |
(2.43) |
- нормальна продуктивність ЦН при стандартних умовах, млн.м3/добу.

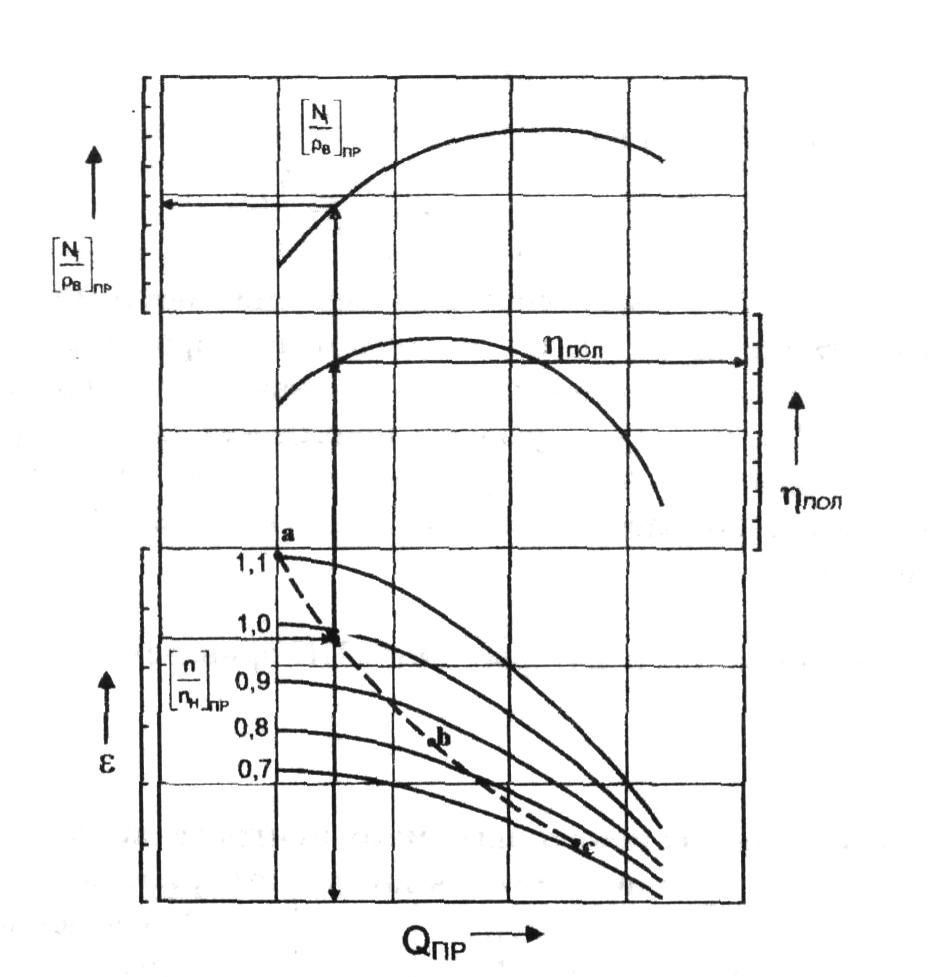

Рисунок 2.1 – Приведена характеристика центробіжного нагнітача по методиці «ВНИИГАЗа»
Задаючись декількома (не менше трьох) значеннями обертів ротора в діапазоні можливих частот обертання ГПА, по формулах (2.39) і (2.40)
визначаються QПР і ПР. Отримані точки наносять на характеристику і з'єднюються лінією (плавна крива a b c на рисунку (2.1)).
Визначається потрібна степінь підвищення тиску
, |
(2.44) |
де - відповідно номінальний тиск на вході і виході ЦН.
Провівши горизонтальну лінію із значення, знайдемо точку перетинуА з кривою a b c. Будуючи із отриманої точки перпендикуляр до перетину з горизонтальною віссю, знаходимо QПР. Аналогічно знаходять іПР (рисунок (2.1)). Значення QПР має задовольняти умову QПР – приведена об’ємна продуктивність на границі зони перекачування (розхід, відповідає лівій границі характеристик ЦН).
Визначається внутрішня потужність, спожита ЦН
Ni = |
(2.45) |
де n – фактична частота обертання ротора ЦН, яка визначається з виразу:
n= |
(2.46) |
Визначається потужність на муфті приводу
, |
(2.47) |
де - механічні втрати потужності в редукторі і підшипниках ЦН при номінальному навантажені (приймаються рівними 1% від номінальної потужності приводу).
Обчислюємо потужність газотурбінної установки (ГТУ)
(2.48) |
де – номінальна потужність ГТУ, кВт;
–коефіцієнт технічного стану по потужності;
- коефіцієнт, який враховує вплив системи протиобледеніння (при відключенні системи );
–коефіцієнт, уточнюючий вплив системи утилізації тепла ;
- відповідно фактична і номінальна температура повітря , К;
розрахунковий тиск навколишнього середовища, МПа.
Значення де ,,приймаються по довідникових даних ГТУ ( таблиця 2.6).
Таблиця 2.6– Технічна характеристика деяких типів ГПА з
газотурбінним приводом
Тип ГТУ |
, кВт |
К |
Частота обертання силового вала, хв-1 | |||
nmin |
nmax | |||||
ГПА-Ц-6,3 |
6300 |
288 |
0,95 |
1,3 |
5740 |
8610 |
ГТК-10 |
10000 |
288 |
0,95 |
3,7 |
3300 |
5100 |
ГПУ-10 |
10000 |
298 |
0,95 |
3,7 |
3360 |
5300 |
ГТН-10И |
10000 |
288 |
0,95 |
2,0 |
4550 |
6870 |
ГТК-16 |
16000 |
288 |
0,95 |
3,2 |
3500 |
4850 |
ГТН-16 |
16000 |
288 |
0,95 |
3,2 |
4400 |
6600 |
ГПА-Ц-16 |
16000 |
288 |
0,95 |
2,8 |
3430 |
5150 |
ГТН-25 |
25000 |
288 |
0,95 |
3,2 |
3500 |
3900 |
ГТН-25И |
25000 |
288 |
0,95 |
2,2 |
3270 |
5100 |
Виконується порівняння . Повинна виконуватися умова. При невиконанні цієї умови слід збільшити число mH і провести розрахунок повторно , починаючи з пункту 2 .
Обчислюється температура газу на виході ЦН
, |
(2.49) |
де - показник адіабати природного газу ,
