2.Амплітуда сигналу.
Якщо сигнал записується формулою S(t)=A*cos ωt
A – максимальна амплітуда сигналу. Максимальне значення А в рази більше від середньоквадратичного (діючого).
S(t)= Аrms*cos ωt=* cosωt
Аrms – середньоквадратичне значення амплітуди.
Сигнал виражається через коливання струму або напруги. Тоді Аrms2 виражає середню потужність, нормовану на 1 0м.
Тоді S(t)= * cosωt, або S(t)= * cosωt
Р=Е/Т.
3.Фазова маніпуляція (PSK-phase shift keying)
Фазова маніпуляція була розроблена на початку розвитку програми досліджень дальнього космосу. Зараз ФМ широко використовується в комерційних і військових цілях. Фазово-маніпульований сигнал має наступний вигляд:
Аналітично: Si(t)=*cos [ω0t +φi(t)]
i=1, 2,…,М, 0tT
Графічно:
φ(t) може приймати М дискретних значень.
В даному випадку робота схеми модуляції полягає в зміщенні фази модульованого сигналу S(t) на одне з двох значень – 0 або π(1800).
4.Частотна маніпуляція (FSK – frequency shift keying)
Аналітично: Si(t)=*cos [ωіt +φ] i=1, 2,…,М, 0tT
Графічно:
Тут частота ωі може приймати М дискретних значень, а фаза φ являється довільною константою. В момент зміни символів ми маємо зміну частоти.
5.Амплітудна маніпуляція (ASK – amplitude shift keying)
Аналітично: Si(t)=*cos [ω0t +φ] i=1, 2,…,М, 0tT
Тут амплітуда може приймати М дискретних значень, а фаза – константа. Тут М=2 , що відповідає двом типам сигналів.
6.Квадратурна фазова маніпуляція (QPSK – quadrature phase shift keying)
При цій маніпуляції замість зсуву фази на 1800 як при фазовій маніпуляції використовуються зсуви фаз кратні (), 900.
*cos (ω0t +) 11
Si(t)={ *cos (ω0t +) 10
*cos (ω0t +) 00
*cos (ω0t +) 01
В даному випадку кожне сигнальне відправлення виражає не один біт, а два. Описану схему можна розширити - передавати по три біти в кожному відправленні. Для цього треба використати вісім різних кутів зсуву фаз. Більше того, при кожному куті можна використовувати декілька амплітуд.
В стандартному модемі, який має швидкість 9600 біт/с, використовується 12 кутів зсуву фаз. При цьому при чотирьох з них використовуються сигнали двох різних амплітуд.
В системах зв’язку існує різниця між швидкістю передачі даних R (в бітах/с) і швидкістю модуляції (в бодах) сигналу.
Нехай в кожному сигнальному відправленні кодованого сигналу є b=4 біти. Для цього використовують 16 різних комбінацій амплітуди і фази.Відповідно швидкість модуляції дорівнює R/4. Значить швидкість передачі сигналу =9600/4=2400 бод, а швидкість передачі даних =9600 біт/с.
Таким чином, використовуючи складні схеми модуляції можна досягнути високих швидкостей передачі даних по телефонних лініях.
Аналітично:
D==
D – швидкість модуляції, бод;
R – швидкість передачі даних, біт/с;
L – число сигнальних відправлень;
b – число бітів в сигнальному відправленні
Лекція № 11
Аналіз каналу зв’язку
1.Бюджет каналу зв’язку.
Канал являє собою тракт зв’язку, який починається з інформаційного джерела, проходить всі етапи кодування і модуляції, передавач, фізичний канал, приймач зі всіма етапами обробки і завершується на отримувачі інформації.
Бюджет каналу – це розрахунок балансу втрат і прибутків. Це метод оцінки який дозволяє визначити достовірність передачі системи зв’язку. Необхідна достовірність передачі визначає значення.Ев/No, яке повинно бути доступним в приймачі для отримання цієї достовірності.
Основна задача аналізу каналу зв’язку – це визначити дійсно робочу точку системи на графіку і встановити, що ймовірність помилки,що зв’язана з цією точкою менша, або рівна необхідній.
Po
Xo
Рв – це ймовірність появи помилкового біту
Ев – енергія біту
No – спектральна густина потужності шуму
R – швидкість передачі бітів
W – ширина смуги
S/N – співвідношення сигнал/шум
Бюджет каналу зв’язку може показати чи існують апаратурні обмеження і чи можна їх компенсувати за рахунок інших частин каналу. Бюджет помагає передбачити вагу і розмір обладнання, початкові енергетичні вимоги, технічні ризики і вартість системи.
2.Канал
Середовище поширення або електромагнітний тракт зв’язку, що з’єднує передавач і приймач називається каналом. Канали можуть складатися з провідників, коаксіальних і оптоволоконних кабелів, хвилеводів, атмосфери і відкритого простору. Для більшості наземних каналів зв’язку простір каналу проходить через атмосферу. Для супутникових каналів – через відкритий простір. Основна частина атмосфери лежить нижче 20км. Відповідно при супутниковому зв’язку на атмосферу припадає тільки 0,05% загальної довжини каналу (35800 км).
3.Атмосферні завади і шум атмосфери.

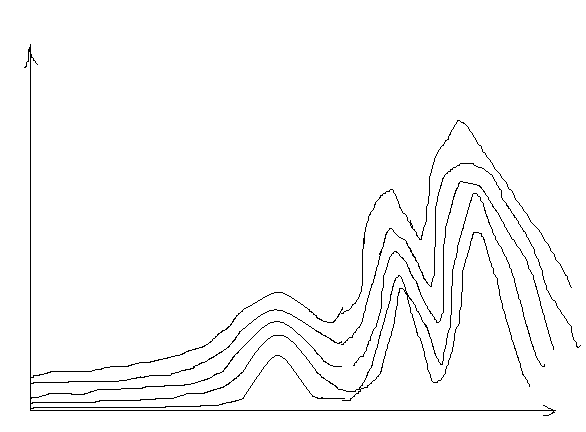

Локальні максимуми поглинання розміщені біля 22ГГц (водяна пара), 60 і 120ГГц (О2).
α
103
102
101
1
1
10-1
10-2
10-3
1 2 5 10 20 50 100 200 ГГц
0км – рівень моря, густина водяної пари 7.5г/м.
Молекули кисню і водяної пари випромінюють шум на всьому спектру радіочастот. На цьому графіку показано теоретичне вертикальне одностороннє поглинання від заданої висоти до верхньої границі атмосфери. Злива являється основною атмосферною причиною послаблення сигналу. Молекули води, які поглинають енергію також і випромінюють енергію, звідси і виникають шуми.
4.Дистанція рівняння.
Основна задача бюджету каналу зв’язку – доказати, що система буде працювати добре, тобто якість повідомлень буде відповідати заданим вимогам. Процес обрахунку бюджету каналу починається з дистанційного рівняння, яке повязує прийняту потужність з віддалю між передавачем і приймачем. Нехай ми маємо зображений випромінювач:
P(d)=
P=p(d)A Рt – потужність що випромінюється(джерело випромінювання)
4пd – площа поверхні сфери
P(d)- густина потужності
P - потужність на приймальні антені
А- січення захоплення, або сферична площа приймаючої антени
- ефективна площа
- фізична площа
Номінальне значення n для параболічної антени 0,55, а для рупорної 0,75.
Визначимо параметр антени, який зв’язує вихідну потужність з потужністю ізотропного випромінювача і називається коефіцієнтом направленої дії(КНД).
Графічно:
ширина променя антени
Ефективна потужність, що випромінюється відносно ізотропного випромінювача.
Нехай ми маємо два типи антен:
Gt=1
1)
2)
Напруженість поля буде однакова.Прийнята потужність визначиться:
Зона огляду антени дорівнює величині тілесного кута, в якому сконцентрована більша частина потужності поля. Часто зону огляду виражають через кут розкриття антени, який вимірюється в радіанах, або градусах(θ).
Θ – це кут де max P ослаблена на 3dБ.
Якщо G=1 то
Для при ізотропній приймаючій антені :
- втрати в тракті
Якщо антена направленна, то
Це рівняння називається дистанційним.
З попереднього рівняння видно, що втрати в тракті залежать від довжини хвилі, або частоти.
В системах радіозв’язку втрати в тракті – це найбільше джерело ослаблення потужності сигналу. В супутникових системах втрати в тракті каналу в смузі С (6ГГц) складають як правило 200 dБ
Лекція №12
Супутникові ретранслятори
Супутникові ретранслятори повторно передають всі отримані повідом-лення з трансляцією на несучій частоті.
Регенеративні цифрові ретранслятори перед повторною передачею регенерують, тобто демодулюють і відновлюють цифрову інформацію,що
закладена в прийнятий сигнал.Нерегенеративні ретранслятори тільки підси-
люють і повторно передають повідомлення.Відповідно нерегенеративний ретранслятор може використовувактися з різними форматами модуляції,а
регенеративний проектується для роботи тільки з одним форматом модуляції.
В процесі аналізу каналу зв”язку для регенеративного супутникового
ретранслятора канали ,,Земля-супутник” і ,,Супутник-земля” розглядаються
окремо.Для розрахунку загальної ймовірності бітової помилки необхідно окремо визначити ймовірність появи помилкового біту в кожному каналі окремо:
Pb=Pu+ Pd –для малих значень Р.
u-uplink-,,Земля-супутник”,
d-downlink-,,Супутник-земля”.
Загальна ймовірність точної передачі біту
Pc=(1-Pu) (1-Pd) + PuPd.
Загальна ймовірність появи помилкового біту
Pb=1-Pc=Pu+ Pd -2PuPd.
