.pdfМинистерство образования и науки, молодежи и спорта Украины
Одесская национальная морская академия
Кафедра физики и химии
Лабораторная работа № 4-3
Релаксационные электрические колебания
УКАЗАНИЯ К ЛАБОРАТОРНОМУ ПРАКТИКУМУ
Составили: В.И. Михайленко,
А.А.Горюк,
Ф.А.Птащенко
Утверждено на заседании кафедры, протокол № 2 от 29 сентября 2011 г.
Одесса – 2011
1
Лабораторная работа № 4-3 РЕЛАКСАЦИОННЫЕ ЭЛЕКТРИЧЕСКИЕ КОЛЕБАНИЯ
1.Теоретическая часть
1.1.Основные величины и соотношения теории электрического тока
Для понимания данной лабораторной работы необходимо иметь элементарные знания из теории электрического тока, которые приведены ниже.
Электрический ток – это упорядоченное (направленное) движение заряженных микрочастиц. Направление тока совпадает с направлением движения положительных зарядов (ток в металлах обусловлен движением отрицательно заряженных электронов и его направление противоположно направлению движения электронов).
Сила тока I численно равна заряду, который проходит через поперечное сечение проводника за единицу времени
I dq |
(1*) |
dt |
|
или I qt , если ток постоянный. Единица измерения силы тока – ампер:
I 1A 1 Клс .
Потенциал – энергетическая характеристика поля. Потенциал в данной точке поля численно равняется потенциальной энергии единичного заряда, помещенного в эту точку:
|
WП |
|
. |
(2*) |
|
q |
|||||
|
|
|
(Потенциал поля в данной точке не зависит от величины пробного заряда – при увеличении заряда q увеличивается также его потенциальная энергия, а
отношение WП q остается постоянным). Потенциал измеряется в вольтах:
1В 1 ДжКл . Один вольт – потенциал такой точки поля, в которой заряд
1 Кл имеет потенциальную энергию 1 Дж.
Если поместить заряд в электрическое поле, то под действием поля заряд будет двигаться, а поле будет выполнять работу. При этом разность потенциалов 1 2 между двумя точками поля численно равняется
2
работе электростатических сил по перемещению единичного заряда с одной точки в другую.
1 2 |
Aэл. ст. |
|
. |
(3*) |
|
q |
|||||
|
|
|
Для того чтобы в замкнутой цепи протекал электрический ток, необходим источник ЭДС. ЭДС (электродвижущая сила) численно равняется работе сторонних сил (не электростатического происхождения) по перемещению единичного заряда по всей цепи
E |
Aстор |
|
. |
(4*) |
|
q |
|||||
|
|
|

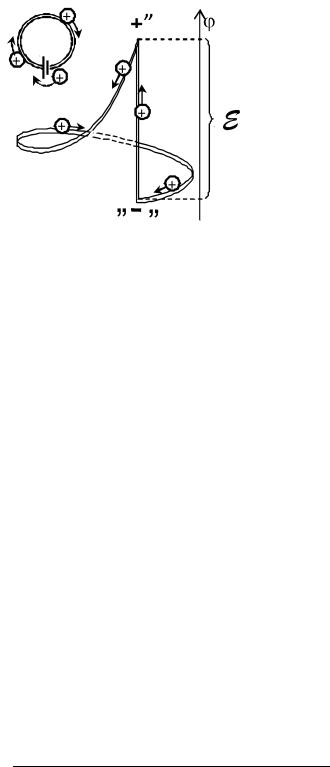

В замкнутом контуре электрическое поле толкает положительный заряд от высокого потенциала к низкому (от „+” к „–”, рис. 1*), а затем сторонние силы (например, химические – в батарейке) снова перемещают заряд в область высокого потенциала ( от „–” к „+”). Таким образом, осуществляется кругооборот зарядов в замкнутой цепи постоянного тока.
Электрическое напряжение U численно равняется полной работе, которую выполняют как сторонние, так и электростатические силы по перемещению единичного положительного заряда на некотором участке цепи
U |
Aстор. Aел. ст. |
E ( 1 2 ) |
. |
(5*) |
|
||||
|
q |
|
|
Если на участке цепи источник ЭДС отсутствует, то U 1 2 .
Соотношение между силой тока и напряжением устанавливает закон Ома.
Закон Ома для однородного участка цепи: сила тока на некотором участке цепи пропорциональна напряжению и обратно пропорциональна сопротивлению,
|
|
3 |
|
|
I |
|
U |
|
|
RR |
I R . |
(6*) |
||
|
Электрическое сопротивление – величина, которая характеризует противодействие проводника или электрической цепи протеканию тока.
Сопротивление измеряется |
в |
Омах, R 1Ом 1 |
В |
. Сопротивление |
||||
проводника можно определить через его параметры |
А |
|
||||||
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
R |
l |
|
. |
|
|
|
|
S |
|
|
||||
|
|
|
|
|
|
|
||
Здесь l – длина проводника, |
S |
– площадь его поперечного сечения, – |
удельное сопротивление материала проводника (он численно равняется сопротивлению проводника единичной длины с единичной площадью
сечения, по обыкновению измеряется в |
Ом мм2 |
или Ом м). |
|
м |
|||
|
|
|
Закон Ома для неоднородного участка цепи |
|
|||
I |
E |
R |
U IR E ( 1 |
2 ) |
(7*) |
|
|
|
|
|
(он получен из определения напряжения (5*) и закона Ома (6*)).
Закон Ома для полной цепи
I |
E |
|
. |
(8*) |
|
R r |
|||||
|
|
|
|
Здесь E – ЭДС, R – внешнее сопротивление, r – внутреннее сопротивление источника ЭДС (у любого источника ЭДС, например, батарейки есть электрическое сопротивление r ).
Конденсатор – система двух проводников (двух обкладок), между которыми находится диэлектрик. Заряд конденсатора равен заряду одной обкладки. На второй обкладке возникает индуцированный – противоположный по знаку заряд.
Электроемкость конденсатора численно равняется заряду, который необходимо сообщить конденсатору, чтобы изменить напряжение между его обкладками на единицу (на 1В)
С Q |
, |
(9*) |
U |
|
|
4
где Q – заряд одной из обкладок, а U 1 2 – разность потенциалов между обкладками. Электроемкость измеряется в фарадах: 1Ф 1 КлВ .
1.2. Релаксационные колебания
Колебания – это процессы, которые имеют ту или иную степень повторяемости во времени. Периодические колебания – это колебания, которые полностью повторяются через одинаковый промежуток времени Т, называемый периодом колебаний. Частота – это количество колебаний за одну секунду.
Наиболее распространенными колебаниями в природе есть гармонические, которые происходят по закону синуса или косинуса. Такие колебания возникают в линейных системах, в которых силы, вызывающие колебания, линейно зависят от смещения. Наряду с гармоническими колебаниями существуют другие, более сложные колебания. Одним из примеров таких колебаний могут быть релаксационные колебания. Релаксационные колебания возникают в нелинейных системах, в которых определяющую роль играют нелинейные диссипативные силы: внешнее или внутреннее трение – в механических системах, нелинейное сопротивление – в электрических. Период релаксационных колебаний может быть разделен
U Т U Т
а |
|
б |
|
|
|
|
|
|
|
t |
t |
U |
Т |
U |
Т |
в |
|
г |
|
|
|
|
|
|
|
t |
t |

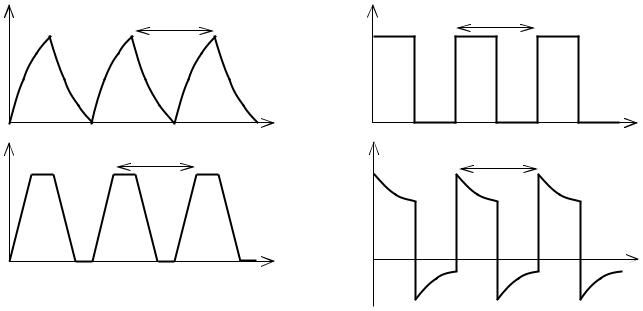

Рис. 1
на несколько резко разграниченных этапов, которые отвечают медленным и быстрым изменениям состояния системы. В зависимости от свойств системы существует много форм релаксационных колебаний: пилообразные (рис. 1а), прямоугольные (рис. 1б), трапециоподобные (рис. 1в) и др. Данная лабораторная работа посвящена исследованию электрических релаксационных колебаний пилообразной формы, которые можно получить с помощью RС-генератора релаксационных колебаний.
1.3. Неоновая лампа
Рассмотрим строение неоновой лампы и процессы, которые в ней происходят при прикладывании напряжения. Неоновая лампа представляет
5
собой стеклянный баллон с двумя электродами – катодом К и анодом А. В баллоне находится инертный газ неон при малом давлении 0,1 1 Па (это в
миллион раз меньше атмосферного). При небольших напряжениях между катодом и анодом сопротивление лампы будет очень высоким, поскольку в газе, который заполняет лампу, практически нет свободных носителей заряда (электронов или положительных ионов). Следовательно, при небольших напряжениях ток через лампу практически не проходит.
С повышением напряжения те свободные электроны, что все же находятся в лампе (например, возникли благодаря космическому излучению) ускоряются полем и приобретают всё большую энергию. ( В таком типе ламп создают малое давление для того, чтобы электроны испытывали меньше соударений с атомами, то есть, двигаясь ускоренно и без столкновений (без потерь скорости), успевали приобретать большую энергию.)
При некотором значении напряжения UЗ, которое называется напряжением зажигания, энергии электронов становится достаточно для ионизации атомов неона – то есть электроны, сталкиваясь с атомами, выбивают из них электроны. При этом возникают новые электроны и положительные ионы. Эти ионы двигаются к катоду и выбивают из него вторичные электроны, которые снова ускоряются полем и снова вызывают ионизацию. Ведь процесс повторяется и поддерживает сам себя – возникает самостоятельный (тлеющий) разряд в газе. Количество вторичных электронов и ионов в лампе может быть очень значительным, поэтому при разряде сопротивление лампы резко уменьшается (приблизительно до 10 Ом), а ток возрастает.
Заметим, что наряду с процессом ионизации атомов неона, происходит и обратный процесс – рекомбинация. При рекомбинации электроны и положительные ионы объединяются в нейтральные атомы, а энергия что высвобождается при этом, выделяется в виде фотонов – газ в лампе
светится.
R
10 Ом
UГ UЗ U
Рис. 2
Если уменьшить напряжение на лампе, то при определенном напряжении UГ UЗ ,
которое называют напряжением гашения, тлеющий разряд прекратится. При таком напряжении электроны не могут приобрести кинетическую энергию, достаточную для ионизации атомов. Даже у вторичных электронов, которые вылетели из катода и не испытывали столкновений на своем пути, не
6
хватит энергии для ионизации атомов неона. Таким образом, в лампе исчезнут свободные носители заряда – электроны и ионы, сопротивление лампы снова возрастет до бесконечности, а ток через лампу падает до нуля.
Объединяя все вышесказанное, можно сделать вывод, что сопротивление неоновой лампы нелинейно зависит от приложенного напряжения (рис. 2). Именно благодаря этому лампу используют в качестве основного нелинейного элемента RС-Генератора.
1.4. RC- генератор релаксационных колебаний
Генератор, схема которого показана на рис. 3, состоит из неоновой лампы с холодным катодом, конденсатора С, сопротивления R и источника постоянного тока, ЭДС которого E больше на величину IR-падения напряжения на сопротивлении, чем напряжение зажигания лампы.
Рассмотрим |
его |
принцип действия. При замыкании ключа через |
|
R |
1 |
|
сопротивление R потечет ток. При этом ток |
|
через лампу идти не будет, поскольку ее |
||
|
К |
||
|
|
сопротивление бесконечно большое. Заряд |
E |
С |
Q,а, следовательно и напряжение U |
Q |
,на |
C |
А |
конденсаторе |
также |
будут увеличиваться. |
||
Поскольку напряжение на лампе равняется |
|||||
2 |
напряжению |
на |
конденсаторе |
(это |
|
Рис. 3 |
|||||
напряжение между точками 1 и 2), то |
|||||
|
|||||
напряжение на лампе будет также возрастать. |
|
|
|
Напряжение на конденсаторе будет возрастать до тех пор, пока не достигнет значения зажигания лампы UЗ. После этого лампа зажжется, ее сопротивление резко уменьшится. Это приведет к тому, что через лампу начнет разряжаться конденсатор. При этом заряд конденсатора и напряжение на нем будут очень быстро уменьшаться. Разрядка будет происходить до тех пор, пока напряжение на конденсаторе (и на лампе) не упадет до значения UГ – напряжения гашения лампы. При этом напряжении тлеющий разряд в лампе прекратится, ее сопротивление возрастет до бесконечности, ток через нее практически исчезнет. Таким образом, система вернется в начальное состояние и начнется новый цикл зарядки конденсатора.
1.5. Период релаксационных колебаний
7
График зависимости напряжения на конденсаторе от времени представлен на рис.4. Заметим, что процесс зарядки конденсатора
U |
|
происходит |
|
значительно |
|
|
медленнее, |
чем |
процесс его |
||
UЗ |
|
||||
|
разрядки |
(то |
есть |
tЗ tР ). |
|
|
|
||||
|
|
Поэтому будем считать, что |
|||
UГ |
|
период |
релаксационных |
||
|
колебаний |
равняется |
времени |
||
tЗ tР |
t |
зарядки конденсатора, то есть |
|||
T tЗ . |
|
|
|
||
Т |
|
|
|
|
|
|
Выведем выражение для |
||||
|
|
||||
Рис. 4 |
|
tЗ, для |
чего |
рассмотрим |
|
|
|
процесс зарядки конденсатора |
|||
С через сопротивление R (рис.3). Применяя для контура |
E RСE |
второе |
|||
правило Кирхгофа, получим |
|
|
|
|
|
IR UC E , |
|
|
|
|
(1) |
где I – мгновенное значение силы тока; UС – мгновенное значение напряжения на конденсаторе. Поскольку мгновенное значение заряда конденсатора равно Q CUC , то ток зарядки конденсатора равный скорости
изменения заряда на его обкладках, будет
I |
dQ |
|
d C UC |
C |
dU |
C . |
|
dt |
dt |
dt |
|||||
|
|
|
|
Подставив (2) в (1), получим дифференциальное релаксационных колебаний напряжения на конденсаторе:
dUdtC RC1 UC RCE 0 или dUdtC RC1 E UC .
(2)
уравнение
(3)
Оно представляет собой неоднородное дифференциальное уравнение первого порядка с постоянными коэффициентами относительно UC . Для его
решения введем новую переменную u E UC , тогда ее производная по времени будет
du |
|
d E UC |
dUC , |
(4) |
|
dt |
dt |
||||
|
dt |
|
а уравнение (3) приобретет вид
|
|
|
|
|
|
8 |
|
|
|
du |
|
1 |
u или |
du |
|
1 |
u 0 |
(5) |
|
RC |
dt |
RC |
|||||||
dt |
|
|
|
|
|
Мы получили однородное дифференциальное уравнение, переменные в котором можно разделить
du |
|
1 |
dt |
(6) |
|
u |
RC |
||||
|
|
|
и проинтегрировать
u |
duu |
|
1 |
t |
|
|
|
u2 |
|
1 |
|
|
|
2 |
|
2 |
dt |
|
ln |
|
t2 t1 . |
(7) |
|||||
RC |
u |
RC |
|||||||||||
u |
|
|
|
t |
|
|
1 |
|
|
|
|
||
1 |
|
|
|
1 |
|
|
|
|
|
|
|
|
Теперь выберем границы интегрирования. Пусть отсчет времени (t1 0 ) начинается с момента, когда напряжение на конденсаторе равняется UГ , рис. 4. Тогда нижняя граница интегрирования равняется u1 E UГ . Верхней
границе интегрирования отвечают |
t2 T |
и напряжение UC UЗ , то |
есть |
|||
u2 E UЗ . Тогда подставив |
найденные |
границы интегрирования в |
(7), |
|||
получим |
|
|
|
|
|
|
ln |
E UЗ |
|
1 |
T . |
|
(8) |
E UГ |
RC |
|
|
|||
|
|
|
|
|
||
Отсюда находим период колебаний в RC- генераторе |
|
|||||
T RC lnE UГ . |
|
(9) |
||||
|
|
E UЗ |
|
|
Анализируя это выражение, можно увидеть, что, во-первых, период колебаний возрастает при увеличении емкости конденсатора С. Это объясняется тем, что конденсатор большей емкости будет дольше заряжаться. Во-вторых, Т возрастает при росте сопротивления R. Это связано с тем, что при больших сопротивлениях ток зарядки конденсатора будет малым и зарядка будет происходить медленно.
2.ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
2.1.Цель работы
1.Исследование зависимости периода релаксационных колебаний от величины емкости конденсатора.
2.Определение величин неизвестных емкостей.
2.2.Приборы и оборудование
|
|
9 |
|
|
Схема экспериментальной |
|
|
R |
|
установки показана на рис. 5. На |
|
|
|
К |
ней обозначено: |
|
|
|
|
|
|
|
|
|
E – источник постоянного тока, |
E |
V |
С |
СХ |
R – магазин сопротивлений, |
|
|
|
А |
С – магазин емкостей, |
|
|
Рис. 5 |
|
СХ – неизвестные емкости, |
|
|
|
|
|
|
|
|
|
А – неоновая лампа, |
|
|
|
|
V – вольтметр.
Секундомер.
2.3. Порядок проведения измерений
После включения установки установите заданные преподавателем значения сопротивления R и емкости С. С помощью секундомера измерьте (дважды) время одиннадцати вспышек неоновой лампы. Поскольку время между двумя вспышками лампы равно периоду колебаний Т, то время отвечает десяти периодам. Тогда один период равен T 10 . Измерение
проведите при десяти разных емкостях для каждого из двух значений сопротивления. Результаты измерений занесите в таблицу 1.
|
|
|
|
|
|
|
|
|
Таблица 1. |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
R2 Ом |
|
||||||
№ |
С, |
|
|
|
R1 Ом |
|
|
|
|
|
|||||||||
|
мкФ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
,c |
T ,c |
|
|
2 |
,c |
T ,c |
T ,c |
|
,c |
T ,c |
|
|
2 |
,c |
T ,c |
T ,c |
||
|
|
1 |
|
1 |
|
|
|
2 |
CP |
1 |
|
1 |
|
|
|
2 |
CP |
||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
После этого в цепь подключают первое сопротивление ,а вместо магазина емкостей подключают поочередно три неизвестных емкости СХ. и проводят аналогичные измерения. Результаты заносят в таблицу 2.
|
|
|
Таблица 2 |
|||
|
|
|
|
|
|
|
№ |
|
|
R1 Ом |
|||
|
1 ,c |
T1 ,c |
2 ,c |
T2 ,c |
TCP ,c |
СХ, мкФ |
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
