7. Комбинированные троса.
Для облегчения работы с тросами и получения достаточно большого провеса применяют комбинированные буксирные линии
Преимущество этого метода в том, что при сравнительно небольшой стреле провиса обеспечивается хорошее упругое удлинение.
8.Буксировка лагом.
Она может быть осуществлена в закрытых водах, когда нет достаточного места для буксировки на буксирном тросе за кармой, и в тех случаях, когда на море нет значительного волнения. Расположение буксирующего судна сбоку от буксируемого дает хорошую управляемость обоим судам.
9.Буксировка толканием.
Сущность этого способа заключается в том, что буксир-толкач распологается за кормой толкаемого судна, шарнирно с ним скрепленного, и толкает его вперед . При таком расположении буксирующего и буксируемого судов:
-уменьшается сопротивление корпуса(так как они движутся в попутном потоке буксируемого судна)
-уменьшается сопротивление баржи (отсутствие струй от буксировщика)
-отсутствует сопротивление буксирного каната
-возрастает устойчивость на курсе
10.Выбор бускирной линии.
Если выбор возможен, следует выбрать следующие характеристики:
А)тягу на гаке в нормальных условиях плавания(на тихой воде и штормовом ветре)
Б)разрывные усилия элементов буксирной линии
В)элементы буксирной линии
Г)длину буксирной линии
Е)увеличение расстояния между судами при выбранной буксирной линии для тяги между судами
Если выбор ограничен:
-выбор из длин тросов, имеющихся на судне
-выбор случайной нагрузки на бускирную линию делением разрешающего усилия на 2
-степень расхождения судов и отмечают значение расхождения с высотой волны
11.Суммарное сопротивление r и сила тяги на гаке f.
12. Сопротивление R буксировщика.
13.Сопротивление буксируемого судна
R1=Rf+Rr+Rвозд+Rволн+Rвинт+Rтр
Где Rf-сопрот. Трения
Rr-остаточное
Rтр-сопротивление буксирного тросса
14.Сопротивление трения:
Rf=f*p*Ω*V1,83*10-5
Где f- коэффициент трения зависящий от длины судна
Если длина L=100м f=0,142
150 0,141
200 0,139
Р-плотность воды
Ω-площадь смоченной поверхности корпуса судна в м квадр.
Ω=1,05*L*(1,7d+Cв*B)
Где L- длина судна между перпендикулярами
d-средняя осадка
Св-коэф полноты водоизмещения
B-ширина судна
Св=V/(L*B*T)
Где L B T –длина ширина осадка а V- обьем погруженной части судна.
15.Сопротивление остаточное
Rr=0,09*(Св*D*V4/L2)
Где L-длина между перп.
D-водоизмещение
V-скорость судна
Св-коэф полноты водоизмещения
Св=V/(L*B*T)
Где L B T –длина ширина осадка а V- обьем погруженной части судна.
16.Воздушное сопротивление
Rвозд=0,8*Ан*u2*10-3
Где Ан- проекция надводной поверхности судна на плоскости мидель-шпангоута в метрах квадр.
u-скорость судна
17.Сопротивление судна на волнении
Rволн=Kволн*(P/2)*Ω*V2*10-3
Где Кволн-коэффициент дополнительного сопротивления при волнении
1,2 балла (0,1-0,2)*10-3
3,4 балла(0,3-0,4)*10-3 и тд.
18.Сопротивление гребного винта
Сопротивление гребного винта застопоренного:
Rзв=0,25*Dв2*V2
Где Dв-диаметр винта а V-скор судна
Сопротивление винта который проворачивается (ВРАЩАЕТСЯ)
Rвв=0,15*(A/Ad)*Dв*V2
Где A/Ad-дисковое соотношение винта,техническая характеристика(0,3-0,6)
19. Сопротивление погруженной в воду части буксирного троса
20. Таблица и график сопротивлений
Данная таблица делается на основании расчетов сопротивлений буксирующего и буксируемого судна при различных скоростях. Так же эти данные можно представить в форме графика
21. Зависимость тяги на гаке и длины буксирного троса
Зависимотсь тяги на гаке и длины буксирного троса можно узнать из эмпирической формулы нахождения длины буксирного троса
Где,
L – длина судна
FТ – сила тяги на гаке
hв-длина волны
ki– коэфициент игры тросса
Глядя на формулы мы понимаем что чем больше длина буксирной линии тем больше тяга на гаке
22. Эмпирическая формула длины троса
Где,
L – длтна судна
FТ – сила тяги на гаке
hв-длина волны

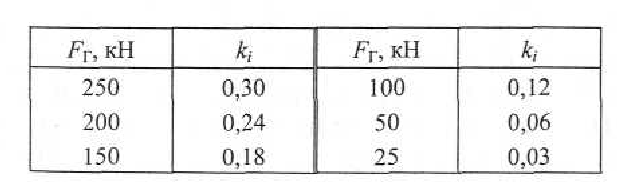

ki– коэфициент игры тросса, который находится из таблицы зависимости
23. Учет рыскливости при буксировке поврежденных судов
Рыскливость зависит от
- направления ветра и волн относительнокурса буксируемого судна
- осадки
- высоты надводного борта
Расстояния водных сооружений буксирующего судна
- дифферента и крена
25. Подготовка судна перед выходом в шторм
Подготовка к плаванию в штормовую погоду должна начинаться еще в порту. Перед выходом судна в рейс: проводят внешний и внутренний осмотр корпуса и переборок; в грузовых помещениях проверяют льяла и приемные сетки, опробовают водоотливные средства, проверяют исправность водомерных трубок; танки и цистерны полностью заполняют/опорожняют; задраивают и проверяют горловины всех танков и отсеков и двери водонепроницаемых переборок; при загрузке производят тщательную штивку, укладку и крепление груза; осматривают состояние люковых закрытий; при наличии палубного груза производят надежное крепление его найтовами; принимают другие меры по особенностям специализированных судов; обтягивают весь стальной такелаж; якоря в клюзах берут на дополнительные стопоры, клюзы цепных ящиков закрывают крышками; проверяют исправность штормовых портиков, шпигатов; трюмные вентиляторы разворачивают по ветру.
