Сообщения
В вызывной последовательности в зависимости от определителя формата, может быть до четырех сообщений.
Вызов бедствия включает 4 сообщения, располагающихся в следующем порядке;
Сообщение 1 – содержит характер бедствия; оператор при наборе формата выбирает один из предлагаемых пунктов.
Сообщение 2 – содержит координаты судна, терпящего бедствие; вводится сначала широта, затем долгота в градусах и минутах.
Сообщение 3 - содержит время взятия координат; (в часах и минутах)
Сообщение 4 - указывает вид связи который судно находящееся в бедствии, предпочитает для последующего обмена сообщениями о бедствии (телефония, телекс и.т.д.) вид связи выбирается оператором.
Вызовы, отличные от вызова бедствия, стандартно содержат два сообщения в следующем порядке:
Сообщение 1 является информацией "телеуправления" (режим работы на рабочей частоте, причина невозможности организации рабочего канала и т.п.) и состоит из двух знаков телеуправления, выбираемых оператором ЦИВ – модема. В случае формирования вызывной последовательности избирательного вызова для испытания судового оборудования ЦИВ, используемого для вызовов бедствия и безопасности в качестве первого знака телеуправления выбирается "проверка".
Сообщение 2 содержит информацию о рабочей частоте или канале (частота или канал передачи или частота или канал приема). Частота кратная 100 Гц, может быть указана только в том случае если она меньше 30 МГц.
При ответе на вызывную последовательность, запрашивающую позицию судна, сообщение 2 содержит координаты судна. В этом случае за ним следует сообщение 3, содержащее время когда были определены координаты.
При использовании ЦИВ для установления связи по инициативе судовых станций, запрашивающих автоматическое или полуавтоматическое соединение, за сообщением 2 следует сообщение 3, которое содержит номер коммутируемой сети общественного пользования (например номер телефона).
Конец последовательности
Данный сигнал может быть трех видов:
RQ – вызов, требующий подтверждения;
BQ – ответ на вызов, требующий подтверждения;
EOS – для всех прочих вызов.

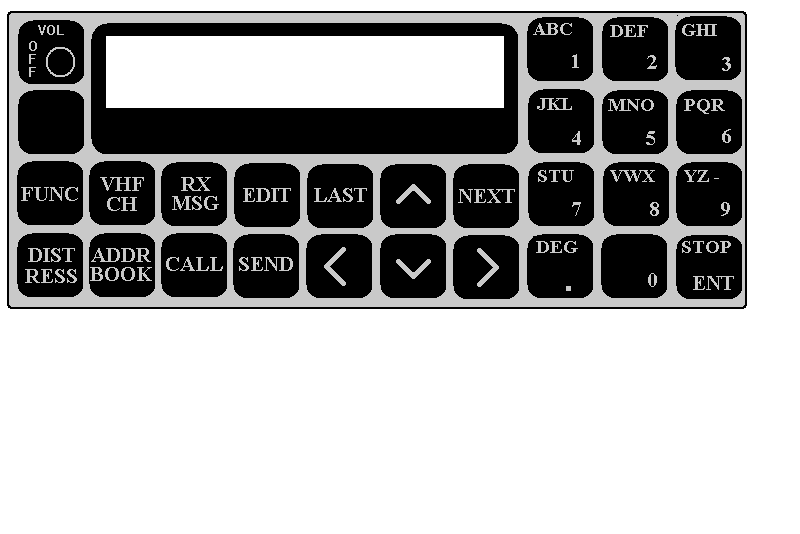

ОБЩИЙ ВИД:
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:
Регулировки дисплея
Нажать Нажать
Параметр изменяется нажатием стрелок или цифр от 0 до 3
Выбор изменяемого параметра производится стрелками < >
Параметр изменяется нажатием стрелок или цифр от 0 до 9
Ввод/изменение координат:
Нажать Нажать
Использовать цифровые кнопки для того чтобы ввести время
когда координаты были сняты затем нажать
потом ввести широту и нажать
потом ввести долготу и нажать
При необходимости наименование широты и долготы изменяется стрелками
Ввод координат также осуществляется цифровыми кнопками.
После окончания ввода информации о местоположении нажать
Редактирование списка станций:
Нажать
Нажать
Набрать название береговой станции, нажать
Затем набрать ИМПС и нажать
Удаление станции из списка станций:
Нажать
Нажать L и используя стрелки и найти станцию Lyngby
Нажать
Используя стрелки < > переставить на Yes и нажать
Тогда появится надпись, о том что станция удалена
Установка времени:
Нажать
Редактировать временную зону (+ 0 -)
С помощью стрелок . Подтвердить
Редактировать времяUTC и дату с помощью стрелок
Затем нажать
Внутренний тест:
Нажать
Нажать для запуска теста
Далее появятся следующие надписи:
Петля обратной связи по проверке в развитии
Вызов передан и принят верно
Или
Тест провален устройство нуждается в ремонте.
Просмотр идентификационных номеров:
Нажать
Нажать
Нажать
Стрелкамиипросмотреть идентификационные номера (судовой и групповые)
Просмотр типа УКВ радиоустановки:
Нажать
Нажать
Нажать
Тип УКВ SP симплекс, серийный интерфейс
Контрольные вопросы:
Вид модуляции и скорость передачи информации на УКВ в ЦИВ?
Вид модуляции и скорость передачи информации на ПВ/КВ в ЦИВ?
Состав, количество цифр судовых номеров в ЦИВ?
Состав, количество цифр в номерах береговых станций в ЦИВ?
