2 Опис моделі,

Імітаційна модель призначена для спостереження процесів перетворення сигналів ЛДМ кодека, що працює в нереальному масштабі часу. Модель містить блоки:

• НЧ генератора,

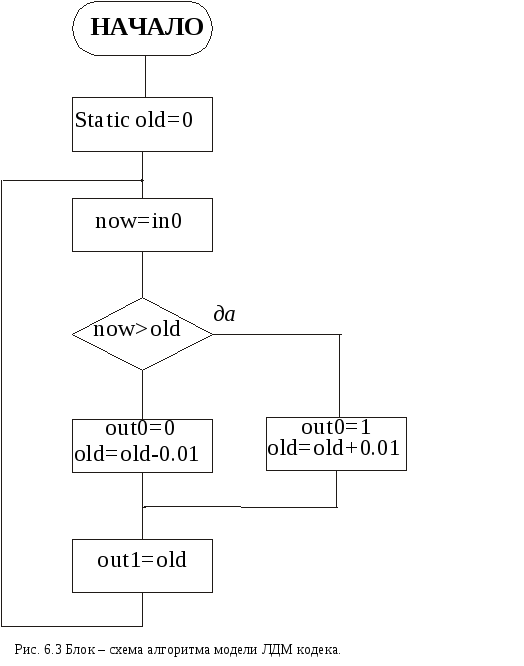

• кодека ЛДМ ( блок-схема алгоритму на мал.7),

• осцилографа,

• аналізатора спектра.

Рис.8.

3 Етапи роботи

1. Вивчення впливу кроку квантування й частоти квантування ЛДМ кодеку на величину шумів квантування. Аналіз амплітудних і частотних характеристик захищеності ЛДМ кодеку.

2. Спостереження й аналіз процесів імітаційного моделювання роботи ЛДМ кодека

Порядок виконання

Вивчення впливу кроку квантування й частоти квантування ЛДМ кодека на величину шумів квантування й спектральний состав вихідного сигналу за допомогою імітаційної моделі.

1. Завантажте модель в MathConnex 7.0.

2. Запустіть модель на виконання.

3. Змінюючи частоту квантування (32 , 64 , 128) кГц спостерігайте вплив цього параметра на шуми квантування й спектральний склад вихідного сигналу.

4. Змінюючи крок квантування (від 0,01 до 0,1 амплітуди вхідного сигналу) спостерігайте вплив цього параметра на шуми квантування й спектральний склад вихідного сигналу.

1.5.Вийдіть із програми MathConnex 7.0.

4 Контрольні питання

1. Розкажіть принцип дії ЛДМ кодека.

2. Як змінюються характеристики кодека при включенні ФНЧ на вході й/або виході кодека?

3. Що називається режимом перевантаження по крутості?

4. Розкажіть про залежності характеристик вихідного сигналу від параметрів перетворення.

5. Розкажіть про оптимізацію режимів роботи ЛДМ кодека й області його застосування.

5. Література, що рекомендує

1. Конспект лекцій.

2. Хоровіц П., Хілл У. Мистецтво схемотехніки в 2-х томах -М.: Мир, 1986.

3. Беламі Дж. Цифрова телефонія: Пер. с англ. - М.: Радіо й зв'язок, 1986.
