Створення схем алгоритмів
У графічному редакторі VISIO 2002 передбачено можливості побудови різноманітних блок-схем. Побудова схеми алгоритму здійснюється за допомогою шаблонів, які розміщені на панелі SDL Diagram, у наступній послідовності:
створити новий документ при цьому вибрати трафарети SDL Diagram: ФайлНовыйFlowchartSDL Diagramліворуч від робочої області вікна з’являється панельSDL Diagram;
з панелі SDL Diagramпотягти у робочу область необхідний елемент схеми алгоритму;
задати розміри згідно стандартів (Додаток Б) у контекстному вікні вибратиВидРазмер и положениеу панелі, яка звичайно розміщується у лівому нижньому куті, у поляхВысотаиШириназазначити необхідні розміризакрити панель;
створити необхідний напис на елементі вибрати інструментТекстна панелі інструментівСтандартнаявибрати мишею необхідний елементкурсор миші стає маркеромввести необхідний текствиконати форматування введеного тексту так саме як у текстовому редакторі;
створити наступний елемент схеми алгоритму та зазначити розмір згідно попереднім пунктам. Якщо необхідно дублювати один з елементів, можна скопіювати його звичайним способом та знову вставити у документ або створити за допомогою інструмента Штамп, але при використанні інструментуШтампне копіюється розмір об’єкту;
поєднати створені елементи з панеліSDL Diagramпотягти елементDynamic connector, якій автоматично створює прямо кутовий зв’язок між елементами схемипочаток зв’язку встановити біля першого елементу, а кінець - біля другого. При цьому з’являється лінія з маркерами, які дозволяють при необхідності змінити напрямок та розміщення елементів зв’язку за допомогою миші. Як правило з’єднання здійснюється у точках з’єднання, які відображаються на об’єкті автоматично після його позначення;
при необхідності нанесення напису поза елементами схеми вибрати інструментТекстклацнути мишею у будь якому місціз’являється рамка з тестовим маркеромввести текствиконати форматуванняперетягти мишею блок тексту у потрібне місце за допомогою миші;
поєднати всі елементи схеми алгоритму за допомогою інструменту Указательобвести всі елементи, які підлягають об’єднаннюоб’єкти опиняються у прямо кутовій рамцітримаючи курсор миші на одному з маркерів рамки у контекстному меню вибрати командуФорма Группировать;
зберегти створену схему на диск. У разі потреби використовувати створену схему у інших додатках офісних програм зберегти документ у форматі JPEG.
Вимоги щодо оформлення текстової документації
Пояснювальна записка курсового проекту оформлюється відповідно до діючих стандартів на оформлення програмної, текстової та графічної документації: ДСТУ 3008-95 „Документація. Звіти в сфері науки та техніки. Структура і правила оформлення» та СТП 15-1"Стандарт підприємства. Пояснювальна записка до курсових і дипломних проектів”.
Пояснювальна записка до РГЗ виконується на одному боці білого листа паперу формату А4 (210х297 мм). Перша сторінка пояснювальної записки (титульний лист) не нумерується. Зразок оформлення титульного листа наведено в Додатку А. Друга та третя сторінки пояснювальної записки – технічне завдання, виконується з обох сторін аркуша. Зразок оформлення технічного завдання наведено в Додатку Б.

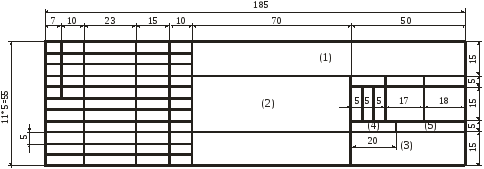

Четверта сторінка – реферат, який оформлюється в основній рамці (відступ зліва на 20 мм, з інших сторін на 5 мм) з великим штампом (рис. 5.1), в якому наводиться визначання децимального номеру пояснювальної записки (1), назва курсового проекту або РГЗ (2), номер групи (3), номер листа (4) та кількість листів в пояснювальній записці (5). Зразок оформлення реферату наводиться у Додатку В.
Рисунок 3.1 – Великий штамп в пояснювальній записці

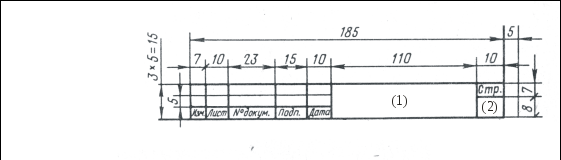

Усі інші сторінки тексту пояснювальної записки оформлюється в основній рамці (відступ зліва на 20 мм, з інших сторін на 5 мм) та з маленьким штампом (рис. 5.2), в якому визначається децимальний номер РГЗ (1) та номер листа (сторінки) пояснювальної записки (2), написаний арабськими цифрами.
Рисунок 3.2 – Маленький штамп в пояснювальній записці
Децимальний номер РГЗ має структуру:
хххх. хх. ххх. хх
порядковий двоцифровий
реєстраційний номер
код класифікаційної
характеристики
код організації
Приклад:
ЗНТУ. РГЗ. КСМ. 08 ПЗ
Це означає позначення пояснювальної записки за номером 08 (порядковий номер студента у журналі групи) розрахунково-графічного завдання, виконаного в ЗНТУ на кафедрі комп’ютерних систем та мереж.
