1 Мета і задачі виконання курсової роботи
Метою виконання курсової роботи з дисципліни «Підприємства автомобільного транспорту» є закріплення теоретичних знань з лекційного матеріалу і практичних занять, отримання студентами навичок прийняття самостійних рішень в питаннях технологічного проектування підприємств автомобільного транспорту (ПАТ).
Базовими дисциплінами для даної курсової роботи є: «Загальний курс транспорту», «Транспортні засоби», «Технічна експлуатація і ремонт транспортних засобів». Для виконання курсової роботи студент повинен вміти користуватися навчальною, довідковою та нормативною літературою.
У курсовій роботі з дисципліни «Підприємства автомобільного транспорту» передбачається вирішення наступних задач:
- корегування вихідних даних з врахуванням типу рухомого складу і умов експлуатації;
- розрахунок виробничої програми АТП з технічного обслуговування (ТО) і поточного ремонту (ПР) рухомого складу;
- технологічний розрахунок виробничої бази АТП;
- розрахунок штатної кількості працюючих в АТП;
- розрахунки основних і допоміжних площ АТП;
- графічне зображення технологічного планування виробничої ділянки за варіантом завдання;
- графічне зображення схеми генерального плану АТП.
2 Вихідні дані до курсової роботи
Згідно варіанту завдання студент вибирає вихідні дані з таблиць А.1 і А.2 додатку А щодо марки і типу автомобіля, кількісного (списочного) складу АТП, середньодобового і загального пробігів автомобіля, умов експлуатації і режиму роботи технічної служби АТП, а також нормативів з пробігів і трудомісткостей ТО і ПР автомобілів.
Відповідно до варіанту завдання з таблиць Б.1 – Б.5 вибираються значення коефіцієнтів коригування, зразковий перелік штатних працівників і робітників спеціалізованих ділянок, їх орієнтовна площа в залежності від кількості працюючих.
Варіант завдання на курсову роботу вибирається відповідно порядковому номеру студента в обліковому журналі групи або по узгодженню з викладачем.
3 Методичні вказівки до розрахункової частини курсової роботи
3.1 Корегування вихідних даних
У відповідності з варіантом завдання з табл.А.2 додатку А виписати нормативні значення пробігів до ТО-1, ТО-2, капітального ремонту, а також трудомісткостей технічного обслуговування (tщо, tто-1, tто-2 ) і поточного ремонту tпр автомобілів.
З табл. Б.1 додатку Б визначити значення коефіцієнтів корегування (К 1, К 2, К 3, К 4, К 5 ) згідно з умовами експлуатації, типом і моделлю автомобіля, списочним складом парку і його середнім пробігом з початку експлуатації.
3.2 Розрахунок рiчної і добової виробничної програми ТО і ремонту автомобiлiв в АТП
Для визначення кiлькостi рiчних i добавих впливiв (ЩО, ТО-1, ТО-2, Д-1 i Д-2) необхiдно розрахувати рiчний пробiг усього парку.
Lp = Др · lc.д. · αT · Ac , км (3.1)
де Др - кiлькiсть робочих днiв року (табл. А.1 додатку),
lc.д. - середнiй добовий пробiг автомобiля (табл. А.1),
αT - коефiцiєнт технiчної готовностi парку. В розрахунках приймати αT = 0,7 для вантажних автомобiлiв i αT = 0,85 для автобуciв,
Ac - списочний склад парку (табл. А.1)
Кiлькiсть впливiв на автомобiлi за рiк визначити за формулами:
Кiлькiсть ЩО (3.2)

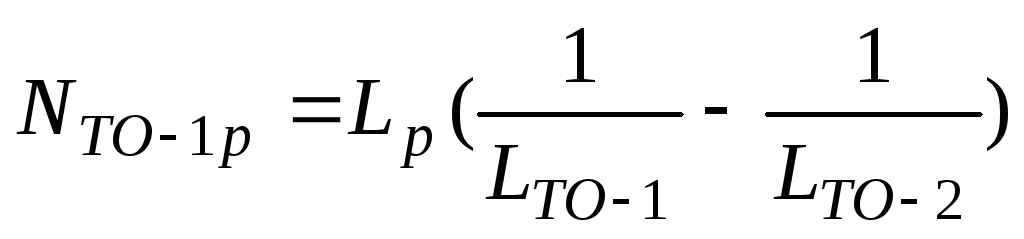

Кiлькiсть ТО-1 (3.3)
Кiлькiсть ТО-2 (3.4)
Кiлькiсть Д-1 (3.5)
Кiлькiсть Д-2 (3.6)
Пробiги LТО-1 i LТО-2 приймати з врахуванням їх коригування.
Добову кiлькiсть окремих впливів розрахувати за формулою:

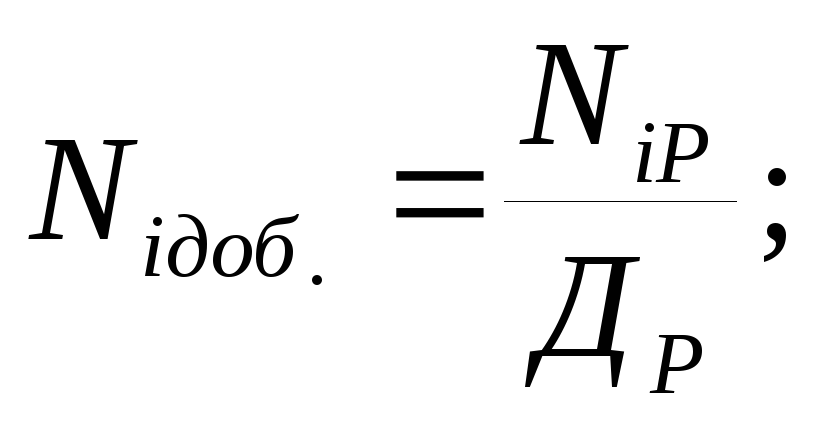

(3.7)
де NiР – рiчна кiлькiсть окремих впливiв;
ДР - кiлькiсть робочих днiв у роцi.
3.3 Технологiчний розрахунок АТП
3.3.1 Розрахунок обсягiв робiт.
Рiчнi обсяги робiт за окремими видами ТО i ремонту розраховуються за формулами:
- щоденного обслуговування:
ТЩО р. =NЩО р · tЩО , люд. · год ; (3.8)
- першого технiчного обслуговування:
ТТО-1 р. =NТО-1 р · tТО-1 , люд. · год ; (3.9)
- другого технiчного обслуговування:
ТТО-2 р. =NТО-2 р · tТО-2 , люд. · год ; (3.10)
- поточного ремонту автомобiлiв:
ТПР р. =Lр · tпр /1000 , люд. · год ; (3.11)
Значення трудомiсткостей t прийняти зкореговані, кiлькостi впливiв N – з формул (3.2-3.6); пробiгу Lр – з (3.1).
Загальний рiчний обсяг усiх робiт в АТП розраховується як сума окремих впливiв:
Σ Тр = ТЩО р+ ТТО-1 р+ ТТО-2 р. + ТПР р. , люд. · год ; (3.12)
3.3.2 Розрахунок кiлькостi постiв ТО i ПР автомобiлiв
Кiлькость постiв ТО
(3.13)
де τi - такт поста i -го виду обслуговування;
Ri - ритм виробництва i -го виду обслуговування.
Такт поста:
хв (3.14)
де 60 - перевід годин у хвилини;
ti - зкоригована трудомiсткiсть i -го виду ТО;
Pn - кiлькiсть одночасно працюючих робітників на посту (приймати Pn = 2 чол.),
tпер - час на пересування автомобiля (в’їзд - виїзд) (приймати tпер =5 хв.).
Ритм виробництва:
(3.15)
де Tзм - тривалiсть змiни (приймати Tзм = 8 год);
ЗМ - кiлькiсть робочих змiн на добу (1-2);
Niд - добова програма i -го ТО.
Кількість постів поточного ремонту можна розрахувати за формулою:
(3.16)
де - річний обсяг робіт з поточного ремонту, приймаємо з формули (11);
= (1,2 - 1,5) - коефіцієнт нерівномірності надходження автомобілів на пости ПР. Більші значення приймаються для великовантажних автомобілів і автобусів;
- кількість робочих днів у році (230 днів);
- тривалість робочої зміни (8 год);
З - кількість змін у зоні ПР (1 зміна);
= 0,8 - середній коефіцієнт використання робочого часу поста;
- кількість робочих на посту, 1-2 чол., в залежності від типу автомобіля. Для автомобілів вантажопідйомністю більше 10 т і автобусів приймати = 2 чол.
3.4 Кадровий розрахунок АТП
3.4.1 Кiлькість основних робітників зони ТО і ПР
Штатна кількість основних робітників () зони ТО і ПР визначається за формулою
(3.17)
де Σ Тр - загальна рiчний обсяг робiт по ТО i ПР, люд.год,
- річний обсяг робіт щоденного обслуговування, що виконується водієм;
Фшт - рiчний фонд часу штатного робітника, год:
Фшт = Фр - (Дв + Д п.в. ) · 8, год ; (3.18)
де Дв - середня тривалiсть вiдпустки робітника (24 дні);
Дп.в. - кiлькiсть днiв невиходу на роботу з поважних причин (святковi і вихідні).
Таким чином, річний фонд робочого часу штатного робітника складе
Фшт = [365 – (24+7+52· 2)]·8 = 1840 год.
3.4.2 Розрахунок загального кадрового складу АТП.
Сума працюючих робітників в АТП:
(3.19)
де - адміністративно-господарські працівники;
- основні працівники зон ТО і ПР;
- робітники спеціалізованих ділянок;
- молодший обслуговуючий персонал;
- пожежно-сторожова охорона.
Кількість адміністративно-господарських працівників вибирається з табл Б.3 додатку Б в залежності від списочного складу АТП і узгоджується з викладачем.
Орієнтовна кількість робітників спеціалізованих ділянок () наведена в табл Б.4 додатку Б. Цю кількість також необхідно з’ясувати з керівником курсового роботи.
Сума всіх працівників АТП, віднесена до списочного складу парку (Ас), не повинна перевищувати 0,6. Цю умову необхідно перевірити за формулою:
(3.20)
Виключення можуть складати АТП, списочний парк яких складають автопоїзди з великим добовим і річним пробігами. Ці парки мають значно більші доходи, тому допускається величина до 0,8.
3.5 Розрахунок основних і допоміжних площ, загальної площі АТП
3.5.1 Розрахунок площі виробничих приміщень
Розрахунки площ (зон, ділянок) технічного обслуговування, діагностики і поточного ремонту (варіанти 1, 3, 4, 6, 7, 8, 9, 10) здійснюються за формулою:
Fi = fA · Xi · K n , м2 (3.21)
де fA – площа, яку займає автомобіль у плані, м2, fA=ША ·ДА;
Xi – розрахункова кількість постів ТО і ПР;
K n – коефіцієнт щільності розстановки постів. Приймати Kn =4 ÷ 7, в залежності від величини горизонтальної проекції автомобіля.
Площа решти виробничих ділянок визначається з типових планувань по узгодженню з викладачем.
3.5.2. Розрахунок площ складських приміщень
Площі складів розраховуються з врахуванням типу, кількості і різноманітності рухомого складу.
Fскл = Lp · fпит · K рс · KА · K різ · 10-6 , м2, (3.22)
де Lp - річний пробіг усього парку, розраховується за формулою (3.1);
fпит - питома площа складу на 1 млн.км;
K рс - коефіцієнт впливу типу рухомого складу;
KА - коефіцієнт впливу списочного парку;
K різ - коефіцієнт впливу різномарочності рухомого складу.
Значення fпит приймати з табл. 3.1.
Таблиця 3.1 - Питома площа складів, м2/млн.км.
Вид складу |
Типи автомобілів | ||
Легкові |
Автобуси |
Вантажні | |
Запасних частин |
1,6 |
3,0 |
3,5 |
Агрегатів |
2,5 |
6,0 |
5,5 |
Матеріалів |
1,5 |
3,0 |
3,0 |
Шин |
1,5 |
3,0 |
2,3 |
Коефіцієнт K рс приймати:
- для легкових автомобілів - 0,85;
- для автобусів - 1,0;
- для вантажних автомобілів - 1,3.
Коефіцієнт KА приймати для списочного парку
- до 100од. - 1,4;
- від 100 до 200од. - 1,2;
- від 200 до 300од. - 1,0
Коефіцієнт Kр приймати при наявності в АТП 1-2 моделей - 1,2, трьох моделей - 1,3, більше трьох - 1,5.
3.5.3 Розрахунок площі зони зберігання (стоянки) автомобілів
Площа зберігання
Fзб = fA · Aзб · Кщ, , м2 , (3.23)
де fA - середня площа, яку займає автомобіль у плані, м2;
Aзб - кількість автомобіле-місць зберігання;
Кщ - коефіцієнт щільності розстановки автомобілів (1,5-2,5).
Кількість автомобіле-місць для зберігання розраховується за формулою
Aзб = Aс - Хто-1 - Хто-2 - Хпр - Хо - Хв, (3.24)
де Хто-1 - кількість постів ТО-1;
Хто-2 - кількість постів ТО-2;
Хпр - кількість постів поточного ремонту;
Хо - кількість постів очікування ТО і ПР;
Хв - rількість автомобілів, які знаходяться у відрядженні.
В розрахунках можна прийняти:
Хо = 0,05 (Хто-1 + Хто-2 + Хпр), Хв = 0,03 Aс.
3.5.4 Розрахунок площ допоміжних приміщень
Fдоп = fпит · Рпр , м2, (3.25)
де fпит - питома площа допоміжних приміщень (адміністра-тивних, побутових, громадських і ін.), приймається в залежності від кількості працюючих в найбільш багаточисленній зміні;
Рпр - кількість працюючих у зміні. Можна приймати Рпр = 1,75 · Рос, де Рос - штатна кількість основних робочих, яка розрахована за формулою (3.17).
За чисельності працюючих в АТП до 100 чол. приймається fпит 12 м2 /чол.; від 100 до 200 чол. – 9 12 м2 /чол.
3.5.5 Розрахунок загальної площі АТП
Загальна площа приміщень виробничих зон і ділянок, складів, зон зберігання (стоянки) і допоміжних площ АТП складає:
, м2, (3.26)
Загальна площа АТП, в яку крім загальної площі приміщень (Fзаг) входять площі КТП, оглядової естакади, очікування, проїздів, озеленення, зони відпочинку, котельні, трансформаторні підстанції, компресорні, очисник споруджень, заправка наливом тощо.
При коефіцієнті забудови 50 % маємо
FАТП = 1,5 · Fзаг, м2, (3.27)
Розрахувати загальну площу АТП і перевести її з м2 у гектари (га), 1 га = 10000 м2.
