4.2.2 Приклад проектування мікропрограмного автомата із жорсткою логікою управління

Завдання на проектування. Розробити синхронний цифровий мікропрограмний автомат із жорсткою логікою управління й переходів станів ЦА в послідовності 0, 7, 9, 11, 13, 0 за сигналами зворотних зв’язків із дешифраторів станівDC.

Мікропрограма складається з п’яти мікрокоманд (МК0, МК1, МК2, МК3, МК4), що надходять на виходи автомата у вигляді двійкових паралельних, семирозрядних кодів, що відповідають своєму стану (0 − 0000000, 7 − 0010001, 9 − 0100010, 11 − 1000100, 13 − 1111000).

Установка першої мікрокоманди МК1 здійснюється асинхронно за командою «Пуск» (надходить із зовні), установка в нульовий стан по входу Rздійснює мікрокоманда МК4.

Проектування мікропрограмного автомата почнемо з вибору достатньої кількості елементів пам’яті і їхнього типу.

Число елементів пам’яті визначаємо за розрядністю двійкового коду числа найбільшого стану. У нашому завданні це число 13, що відповідає коду 1101. Для його представлення необхідно, як мінімум, чотири двійкових розряди, що підтверджується загальним співвідношенням 2ⁿM, деM − найбільше число станів автомату;n− найменше число необхідних двійкових розрядів.

Для забезпечення синхронності надходження на вихід мікрокоманд нормального режиму переключення елементів пам’яті (по задньому фронту синхроімпульсу С) і, одночасно, вимоги асинхронного пуску й зупинки циклу, вибираємоJK-тригер. Двоступінчата схема такого триггера (в умовній позначці тригера ставлять дві буквиТ) за своїми властивостями забезпечує виконання цих вимог.

Інформаційний вхід сигналу J=1 тригера служить для переключення його зі стану 0 у стан 1, вхідК=1 служить для установки в стан 0. Переключення по сигналахJабоKвідбувається синхронно по задньому фронту синхроімпульсуС. Інверсні асинхронні входиSіRпризначені для установки тригера поSв 1, а поRв 0 без прив’язки до синхроімпульсів.

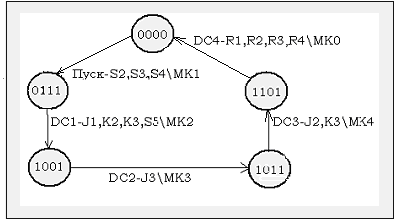

Рисунок 4.7 – Граф автомата ЖЛУ

Для реалізації комбінаційної частини дешифратора, побудуємо граф станів мікропрограмного автомата. На рисунку 4.7 представлений граф переходів мікропрограмного автомата із жорсткою логікою управління.

На дугах графа позначають найменування сигналу, за яким здійснюється перехід із попереднього стану в наступний. Через « − » записані входи елементів пам’яті, на які ці сигнали надходять, щоб зробити відповідні переключення. Через « \ » записані мікрокоманди, що надходять на вихід мікропрограмного автомата в цей момент часу.

Для синтезу дешифраторів DC, складемо таблицю відповідності, використовуючи стани графа зображеного на рисунку 4.7.

Складемо таблицю 4.8 відповідності і визначимо логічні функції для дешифраторів зворотних зв’язків керування DC1,DC2,DC3,DC4.

_;

_;

_;

_.

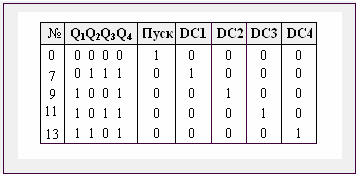

Таблиця 4.8 – Відповідність сигналів DCстану автомата

Схеми дешифраторів будуємо за ЛФ, використовуючи логічні схеми кон’юнкції на чотири входи. Виходи елементів пам’яті Q_iвводимо через зв’язки 1, 2, ..., 8 у шину і потім розводимо на відповідніDC. Виходи дешифраторів вводимо через зв’язки 1, 2, 3, 4 у шину зворотних зв’язків, а потім виводимо їх на входи елементів пам’яті, визначенні графом автомата. Якщо по якому-небудь входу потрібно подати кілька сигналів (у нас по входуК3), то це реалізуємо за допомогою логічних елементів АБО.

Для синтезу комбінаційної схеми шифратора, складемо таблицю відповідності його роботи, використовуючи виходи Q_i елементів пам’яті й коди мікрокоманд МKi.

За таблицею 4.9 отримаємо систему логічних функцій шифратора. Проведемо мінімізацію цих функцій за допомогою карт Карно. При мінімізації будемо враховувати, що з 16 станів у даному автоматі використовують тільки 5. Інші не визначені, тобто, у цьому випадку не реалізується 11 станів. Значення функцій для цих станів можуть визначатися нами й, тому, вони можуть бути використані в картах Карно при мінімізації. З таблиці 4.9 запишемо функції виходу та проведемо мінімізацію.

Таблиця 4.9 - Таблиця роботи шифратора

_;

_;

_;

_;

_;

_.

Для прикладу, мінімізуємо функцію Y5,задану на рисунку 4.8 картою Карно для чотирьох зміннихQ₁Q₂Q₃Q₄.

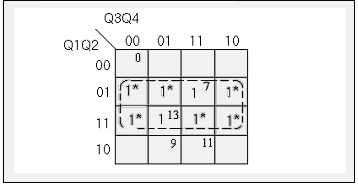

Рисунок 4.8 – Карта Карно функції Y5 шифратора

У верхньому правому куті кліток позначені стани, використані автоматом. Клітки позначені 1* − це невизначені стани, які використовують при мінімізації функцій.

По аналогії з прикладом рисунку 4.8 проводимо мінімізацію всіх логічних функцій автомата.

За отриманими мінімальними функціями будуємо схему мікропрограмного автомата із жорсткою логікою управління (рисунок 4.6).
