2.3.2. Системы с телекоммуникационным доступом
В этих системах для подключения удаленных источников информации и пользователей к центральной части используются сетевые адаптеры (карты, контроллеры). Центральная часть может состоять из одной ЭВМ или представлять собой комплекс с архитектурой любого типа (МПВК или ММВК), которые рассмотрены в подразделе 2.3.1.
ВСТД
на основе IBM PC могут быть выполнены
с использованием встроенного и удаленного
мультиплексора. В первом случае
подключение мультиплексора к системной
шине может осуществляться через
параллельный порт (если оконечными
устройствами являются обычные терминалы)
или через последовательный (если
оконечными устройствами являются
датчики или другие источники сигналов).
Система телекоммуникационного доступа
со встроенным мультиплексором может
иметь структуру, приведенную на рис.
2.14. ВСТД с удаленным мультиплексором
может быть построена, как показано на
рис. 2.15.
Рис. 2.14. Типовая структура ВСТД с встроенным мультиплексором
на основе IBM PC
ВСТД на транспьютерах строятся с использованием элементов UART, которые выполняют функции мультиплексоров. Типовые структуры ВСТД так же, как для IBM PC, могут быть с внутренним (рис. 2.16) и с удаленным элементом UART (рис. 2.17). На рисунках центральные модули одноплатные, с одним вычислительным элементом (ВЭ). Количество этих элементов при необходимости может быть увеличено.
Рис.
2.15. Типовая
структура ВСТД с удаленным мультиплексором
на IBM
PC
Рис.
2.16. Типовая
структура ВСТД с встроенным элементом
UART
на основе
транспьютеров.

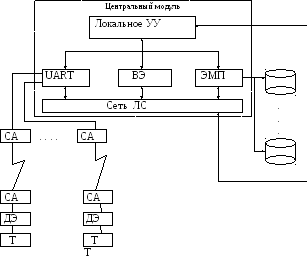

Рис. 2.17. Типовая структура ВСТД с удаленным элементом UART на основе транспьютеров.
2.3.3. Локальные сети
Известно, что сети на ПЭВМ и транспьютерах (в меньшей степени) в настоящее время применяются довольно широко. Наибольшее распространение получили локальные вычислительные сети (ЛВС) со структурой типа: моноканал (шина) — это сети типа Ethertnet (рис. 2.18) и петля (кольцо), типичный пример — TokenRing (рис. 2.19).
В линейных сетях используется случайный метод доступа (захват канала в любой момент) с проверкой столкновений или несущей. При проверке столкновения обнаруживается наложение передаваемого пакета на тот, который движется по каналу. Эта операция выполняется сетевым адаптером. При обнаружении столкновения передача прекращается и следующая попытка предпринимается через случайный интервал времени . Этот метод применяется в слабозагруженных сетях. При проверке несущей адаптер прослушивает канал и начинает передачу только при отсутствии в ней пакета (несущей частоты).
В кольцевых сетях используется детерминированный (маркерный, эстафетный) метод доступа. При этом сетевой адаптер (СА) получает разрешение на передачу пакета в момент поступления специального маркера. Обычно его роль играет пустой пакет. После получения заполненного пакета адаптер освобождает его от информации и гонит по каналу.
В курсовом проекте мы будем использовать наиболее распространенную архитектуру типа моноканала. В качестве канала чаще всего применяют высокочастотный телефонный кабель с пропускной способностью 40 - 1000 Кбод. Для подключения к каналу используют сетевые адаптеры (контроллеры), в состав которых включены и модемы. В проекте для минимальной конфигурации необходимо взять канал первого типа из списка, приведенного в задании.
Рис.2.18. Типовая структура линейной ЛВС
Рис.2.19. Типовая структура кольцевой ЛВС
Рис. 2.21. Типовая структура линейной ЛВС на транспьютерах
Наиболее простая архитектура ЛВС на IBM PC может быть одноранговой, т.е. иметь типовую структуру, состоящую из двух станций, как показано на рис.2.20. В связи с тем, что при расчете количества линий связи не учитывались передачи файлов по ним, в курсовом проекте все файлы необходимо назначить на каждую станцию.
ЛВС на транспьютерах строится с использованием элементов UART и сетевых адаптеров. Типовая структура такой сети, состоящей из двух станций, приведена на рис.2.21. Модули станций одноплатные, содержат необходимое количество вычислительных элементов. Все файлы должны быть на каждой станции.
